CL325、3 通道、25mA 線性 LED 驅動器的典型應用，降低 CL325 功耗：跌落電阻器

使用 Microchip Technology 的 CL325 的參考設計

設計簡介

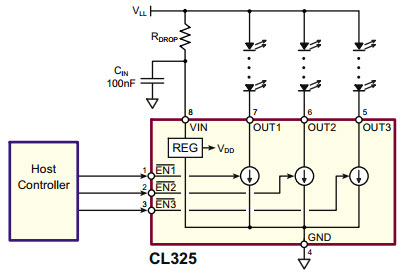

CL325、3 通道、25mA 線性 LED 驅動器的典型應用，降低 CL325 功耗：降電阻。 CL325 設計用于以 25mA 的恒定電流驅動 3 串 LED。還提供電流在 20 - 30mA 范圍內的其他驅動器。驅動電流是固定的，在 4 - 15V 的 VOUT 范圍內具有 ±6% 的容差。每個通道的獨立使能引腳可實現 PWM 調光、3 步線性調光或單獨斷開故障 LED 燈串

說明

Typical Application for CL325, 3-Channel, 25mA Linear LED Driver, Lowering CL325 Power Dissipation: Dropping Resistor. The CL325 is designed to drive 3 strings of LEDs at a constant current of 25mA. Other drivers with currents in the range of 20 - 30mA are available. The drive current is fixed, with a ±6% tolerance over a VOUT range of 4 - 15V. Separate enable pins for each channel allow for PWM dimming, 3-step linear dimming, or individual disconnection of faulty LED strings

主要特色

Input Voltage

6.5 to 90 V
Output Voltage

4 to 15 V

相關文檔

10cl325

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CL325SG-G	LED Drivers	LED Driver 2300uA Supply Current 8-Pin SOIC N EP T/R	點擊下載
