使用 Microchip Technology 的 MIC28513-2YFL 的參考設計

MIC28513-2YML EV，MIC28513 45V/4A 同步降壓穩壓器評估板

設計簡介

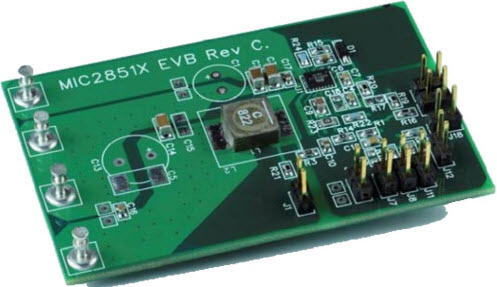

MIC28513-2YML EV，MIC28513 的評估板是一款同步降壓穩壓器，具有帶集成功率 MOSFET 的獨特自適應導通時間控制架構。 MIC28513 的工作輸入電源范圍為 4.6 至 45V，可用于提供高達 4A 的輸出電流。輸出電壓可調節至 0.8V。該器件以 200 至 680kHz 的可編程開關頻率運行。 MIC28513-2 采用超高速控制架構，在所有負載條件下以固定頻率 CCM 模式運行

說明

MIC28513-2YML EV, Evaluation Board for the MIC28513 is a synchronous step-down regulator featuring unique adaptive on-time control architecture with integrated power MOSFETs. The MIC28513 operates over an input supply range of 4.6 to 45V, and can be used to supply up to 4A of output current. The output voltage is adjustable down to 0.8V. The device operates with a programmable switching frequency from 200 to 680kHz. The MIC28513-2 utilizes Hyper Speed Control architecture, operating in fixed-frequency CCM mode under all load conditions

主要特色

Conversion Type

DC to DC
Input Voltage

4.6 to 45 V
Output Voltage

0.8 V
Output Current

4 A
Topology

Buck

相關文檔

334mic28513_eb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC28513-2YFL	直流-直流轉換器和開關調節器芯片	DC TO DC CONVERTER CHIP	點擊下載
