NSV50350ADT4G 大電流 LED 燈串的典型應用

使用 ON Semiconductor 的 NSV50350ADT4G 的參考設計


設計簡介
NSV50350ADT4G 高電流 LED 燈串的典型應用??烧{(diào)恒流調節器 (CCR) 是一種簡單、經濟且穩定的器件,旨在為 LED 電流調節提供經濟有效的解決方案(類似于恒流二極管,CCD)。 CCR 基于自偏置晶體管 (SBT) 技術,可在較寬的電壓范圍內調節電流。它采用負溫度系數設計,可保護 LED 在極端電壓和電流下免受熱失控

說明

  • Typical Application for NSV50350ADT4G Higher Current LED Strings. The adjustable constant current regulator (CCR) is a simple, economical and robust device designed to provide a cost effective solution for regulating current in LEDs (similar to Constant Current Diode, CCD). The CCR is based on Self-Biased Transistor (SBT) technology and regulates current over a wide voltage range. It is designed with a negative temperature coefficient to protect LEDs from thermal runaway at extreme voltages and currents

主要特色

  • Input Voltage
    10 to 18 V
  • Output Voltage
    3.5 V
  • Number of Derived Elements
    2

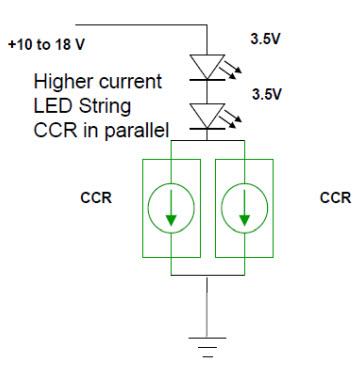

參考設計圖片
×
相關文檔

!注意:請使用瀏覽器自帶下載,迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
NSV50350ADT4G LED Drivers IC REG CCR 50V 350MA DPAK 點擊下載
