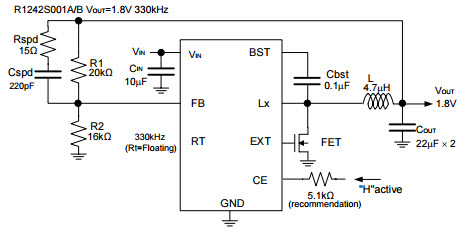

R1242S 30V 輸入、3A 降壓 DC/DC 轉換器的典型應用

使用 Ricoh Electronic Devices Co., Ltd 的 R1242S 的參考設計

設計簡介

R1242S 30V 輸入、3A 降壓 DC/DC 轉換器的典型應用。 R1242S 是一款基于 CMOS 的 30 V 輸入、3 A 同步整流降壓 DC/DC 轉換器，具有內置高側開關。 R1242S 包含 N 溝道高側 Tr。（典型值 0.1 歐姆），可提供最大 3 A 輸出電流。為了減少因能量損耗而產生的熱量，可以使用 FET 作為低邊開關。 IC 關閉時低側開關關閉

說明

Typical Application for R1242S 30V Input, 3A Buck DC/DC converter. The R1242S is a CMOS-based 30 V input, 3 A, synchronous rectified step-down DC/DC converter with built-in High-side switch. The R1242S contains Nch High-side Tr. (Typ. 0.1 ohm) and can supply maximum 3 A output current. In order to reduce heat generation caused by energy loss, FET can be used as Low-side switch. Low side switch turns off when ICs shut down

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

3366249058883794r1242-ea

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
R1242S001D-E2-F	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 30V Synchronous Step Down Single-Out 0.8V to 15V 3A 8-Pin HSOP-E EP T/R	點擊下載
R1242S001B-E2-FE	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 30V Synchronous Step Down Single-Out 0.8V to 15V 3A 8-Pin HSOP-E EP T/R	點擊下載
R1242S001C-E2-FE	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 30V Synchronous Step Down Single-Out 0.8V to 15V 3A 8-Pin HSOP-E EP T/R	點擊下載
R1242S001A-E2-FE	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 30V Synchronous Step Down Single-Out 0.8V to 15V 3A 8-Pin HSOP-E EP T/R	點擊下載
R1242S001F-E2-FE	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 30V Synchronous Step Down Single-Out 0.8V to 15V 3A 8-Pin HSOP-E EP T/R	點擊下載
