STEVAL-IME003V1，STHV748 超聲脈沖器 IC 評估板

使用 STMicroelectronics 的 STHV748QTR 的參考設計

設計簡介

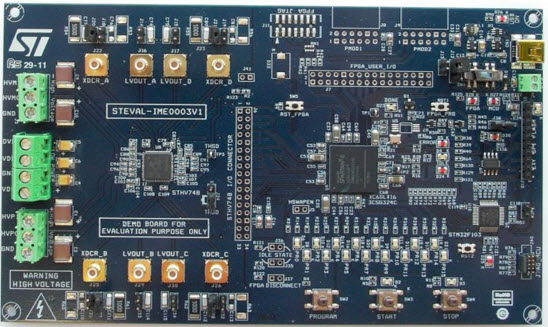

STEVAL-IME003V1，STHV748 超聲波脈沖發生器 IC 評估板。 STEVAL-IME003V1 演示板圍繞 STHV748 4 通道高壓脈沖發生器而設計，這是一款專為超聲成像應用而設計的最先進的設備。通過將示波器探頭連接到相關的 BNC，可以將輸出波形直接顯示在示波器上。 16 個預設波形可用于在不同條件下測試高壓脈沖發生器

說明

STEVAL-IME003V1, Evaluation Board for STHV748 Ultrasound Pulser IC. The STEVAL-IME003V1 demonstration board is designed around the STHV748 4-channel high voltage pulser, a state-of-the-art device designed for ultrasound imaging applications. The output waveforms can be displayed directly on an oscilloscope by connecting the scope probe to the relative BNCs. 16 preset waveforms are available to test the HV pulser under varying conditions

參考設計下載

相關文檔

269104737838437dm00

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
USBUF02W6	EMI Filters	EMI Filter Low Pass RC-Circuit Gull Wing SMD T/R	點擊下載
SN74LVC1G08DCKRG4	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-70 T/R	點擊下載
MMS228T	Switch Slide	Switch Slide ON ON Top Slide 0.3A 24VDC 10000Cycles Gull Wing SMD T/R	點擊下載
LDS3985M33R	Linear Regulators	LDO Regulator Pos 3.3V 0.55A 5-Pin SOT-23 T/R	點擊下載
STM32F103C8T6	Microcontrollers	MCU 32-bit ARM Cortex M3 RISC 64KB Flash 2.5V/3.3V 48-Pin LQFP Tray	點擊下載
MC74VHC1G32DFT2G	Gates	OR Gate 1-Element 2-IN CMOS 5-Pin SC-88A T/R	點擊下載
SN74LVC1G08DCKR	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-70 T/R	點擊下載
ST1S12G12R	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 1.2V 0.7A 5-Pin TSOT-23 T/R	點擊下載
SN74LVC1G08DCKRE4	Gates	AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-70 T/R	點擊下載
