B-LCDAD-HDMI1，DSI轉HDMI轉接板提供基于ADV7533的DSI輸入端口和HDMI輸出端口

使用 STMicroelectronics 的 ADV7533BCBZ-RL 的參考設計

設計簡介

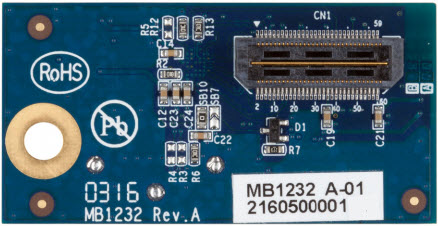

B-LCDAD-HDMI1，DSI轉HDMI轉接板提供DSI輸入端口和HDMI輸出端口。它可用于 STM32 評估板或發現板，演示基于 STM32 MCU 的視頻解決方案。它基于橋接芯片 ADV7533，DSI 轉 HDMI 轉接板可支持 2、3 或 4 通道 DSI 視頻輸入數據、S/PDIF、2 通道 I2S 音頻輸入數據和 HDMI v1.3 輸出端口

說明

B-LCDAD-HDMI1, DSI to HDMI Adapter Board provides DSI input port and HDMI output port. It can be used on STM32 evaluation boards or discovery boards, to demonstrate video solutions based on STM32 MCUs. It based on the bridge chip ADV7533, the DSI to HDMI adapter board can support 2, 3 or 4-lanes DSI video input data, S/PDIF, 2-channels I2S audio input data and HDMI v1.3 output port

主要特色

Interface Type

HDMI

參考設計下載

相關文檔

dm0028

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LD1117S18TR	Linear Regulators	LDO Regulator Pos 1.8V 1.3A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
ECMF04-4HSWM10	Common Mode Chokes	Common Mode Chokes Quad -28dB 0.1A 5Ohm DCR SMD T/R	點擊下載
STMPS2141STR	Current Limit Switches	Current Limit SW 1-IN 1-OUT 2.7V to 5.5V 0.5A 5-Pin SOT-23 T/R	點擊下載
ADV7533BCBZ-RL	Transceivers Misc	HDMI Transmitter 1TX 800Mbps 49-Pin WLCSP T/R	點擊下載
ADV75338CBZ-RL	Transceivers Misc	HDMI Transmitter 1TX 800Mbps 49-Pin WLCSP T/R	點擊下載
