ADL5380-EVALZ，基于 ADL5380 400 MHz 至 6 GHz 正交解調器的評估板

使用 Analog Devices 的 ADL5380ACPZ 的參考設計

設計簡介

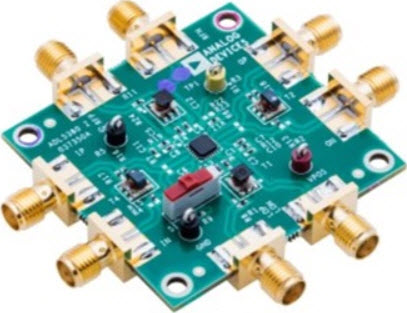

ADL5380-EVALZ 評估板是一款完全填充的 4 層、基于 FR4 的評估板，旨在允許在 400 MHz 至 6 GHz 的 RF 輸入頻率下輕松評估 ADL5380 的所有功能。該評估板集成了可通過的變壓器，以允許單端或差分基帶 I 和 Q 輸出，并可選擇使用單端或差分信號驅動 RF 和 LO 輸入。該評估板僅需要 4.75 至 5.25 V 范圍內的單電源

說明

ADL5380-EVALZ, Evaluation Board is a fully populated, 4-layer, FR4 based is designed to allow easy evaluation of all features of the ADL5380 at RF input frequencies from 400 MHz to 6 GHz. The evaluation board integrates by passable transformers to allow single ended or differential baseband I and Q outputs and an option to drive the RF and LO inputs with a single ended or differential signals. The evaluation board requires only a single supply within the range of 4.75 to 5.25 V

主要特色

Operating Frequency

400 to 6000 MHz

參考設計下載

ADL5380-EVALZ - Schematics and BOM

相關文檔

459993891688142adl5380

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADL5380ACPZ-R7MULT1	Mod and Demod	Quadrature Dmod 6GHz 24-Pin LFCSP EP T/R	點擊下載
ADL5380ACPZ-R7	Mod and Demod	Quadrature Dmod 6GHz 24-Pin LFCSP EP T/R	點擊下載
ADL5380ACPZ-WP	Mod and Demod	Quadrature Dmod 6GHz 24-Pin LFCSP EP Tray	點擊下載
ADL5380ACPZ-R2	Mod and Demod	Quadrature Dmod 6GHz 24-Pin LFCSP EP	點擊下載
