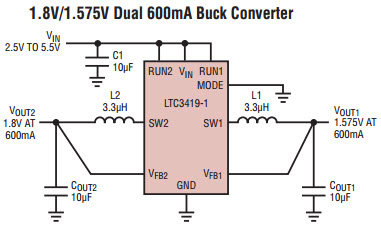

LTC3419IMS-1、1.8V/1.575V 雙路 600mA 降壓轉換器的典型應用電路

使用 Analog Devices 的 LTC3419IMS-1 的參考設計

設計簡介

LTC3419IMS-1、1.8V/1.575V 雙路 600mA 降壓轉換器的典型應用電路。 LTC3419 是一款雙通道 2.25MHz、恒定頻率、同步降壓型 DC/DC 轉換器，采用纖巧 3mm + 3mm DFN 封裝。輸入電壓范圍為 2.5V 至 5.5V，非常適合鋰離子電池和 USB 供電應用

說明

Typical Application Circuit for LTC3419IMS-1, 1.8V/1.575V Dual 600mA Buck Converter. The LTC3419 is a dual, 2.25MHz, constant-frequency, synchronous step-down DC/DC converter in a tiny 3mm + 3mm DFN package. The input voltage range is 2.5V to 5.5V, making it ideal for Li-Ion and USB powered applications

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 5.5 V
Output Voltage

1.5|1.8 V
Output Current

0.6 A
Efficiency

96 %
Topology

Buck

相關文檔

3419f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3419IMS-1#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 1.575V/1.8V 0.6A/0.6A Automotive 10-Pin MSOP T/R	點擊下載
LTC3419IMS-1#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 1.575V/1.8V 0.6A/0.6A Automotive 10-Pin MSOP Tube	點擊下載
