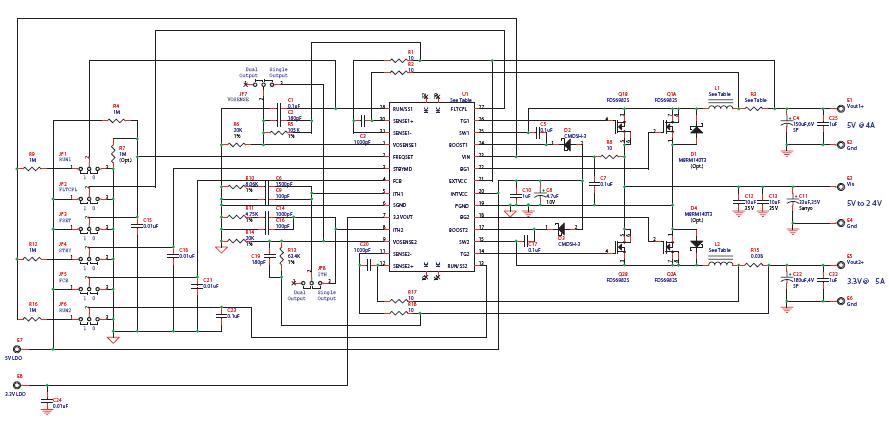

DC392A-C，使用 LTC3728LEUH 雙路輸出的 5V 至 24Vin、5Vout1 @ 4A、3.3Vout2 @ 5A 同步降壓轉換器的演示板

使用 Analog Devices 的 LTC3728LCUH 的參考設計

設計簡介

DC392A-C，演示電路 392 是一款雙輸出、降壓、同步降壓轉換器，采用 250kHz 至 550kHz LTC3728LUH。它的工作輸入電壓范圍為 7V 至 24V，輸出電壓為 3.3V @ 5A 和 5V @ 4A。 LTC3728L 的最大輸入電壓低于 LTC3728 (28V 與 36V)，因此更具成本效益

說明

DC392A-C, Demonstration circuit 392 is a dual output, step-down, synchronous buck converter featuring the 250kHz to 550kHz LTC3728LUH. It operates with an input voltage range of 7V to 24V and provides 3.3V @ 5A and 5V @ 4A at its output. The LTC3728L has a lower maximum input voltage than the LTC3728 (28V vs. 36V) and thus is more cost effective

主要特色

Conversion Type

DC to DC
Input Voltage

7 to 24 V
Output Voltage

3.3|5 V
Output Current

4@5V|5@3.3V A
Topology

Buck

相關文檔

dc392a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3728LCUH#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 590kHz Automotive 32-Pin QFN EP T/R	點擊下載
LTC3728LCUH	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 590kHz Automotive 32-Pin QFN EP	點擊下載
LTC3728LCUH#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 590kHz Automotive 32-Pin QFN EP Tube	點擊下載
