EVAL-AD5516-1EBZ,使用 AD5516-1 的評估板,16 通道串行數模轉換器

使用 Analog Devices 的 AD5516 的參考設計


設計簡介
EVAL-AD5516-1EBZ,使用 AD5516-1 16 通道串行數模轉換器的評估板。該器件包含 16 個電壓輸出 DAC。每個 DAC 均通過 3 線串行接口的 18 位寫入進行寫入。通道選擇由地址位 A3-A0 完成。 AD5516-1 采用 74 引腳 LFBGA 封裝。 AD5516-1 的輸出電壓范圍為 ± 2.5 V。該評估板包含 AD780,它是引腳可編程 3 V 高精度帶隙基準電壓源

說明

  • EVAL-AD5516-1EBZ, Evaluation Board using AD5516-1, 16-Channel Serial Digital to Analog Converter. This device contains 16 voltage-output DACs. Each DAC is written to via an 18-bit write to the 3-wire serial interface. Channel selection is accomplished by address bits A3-A0. The AD5516-1 is available in a 74-lead LFBGA package. The AD5516-1 has an output voltage range of ± 2.5 V. This evaluation board contains an AD780 which is a pin programmable 3 V high precision bandgap reference

主要特色

  • DAC Resolution
    12 Bit
  • Number of Channels
    16CH

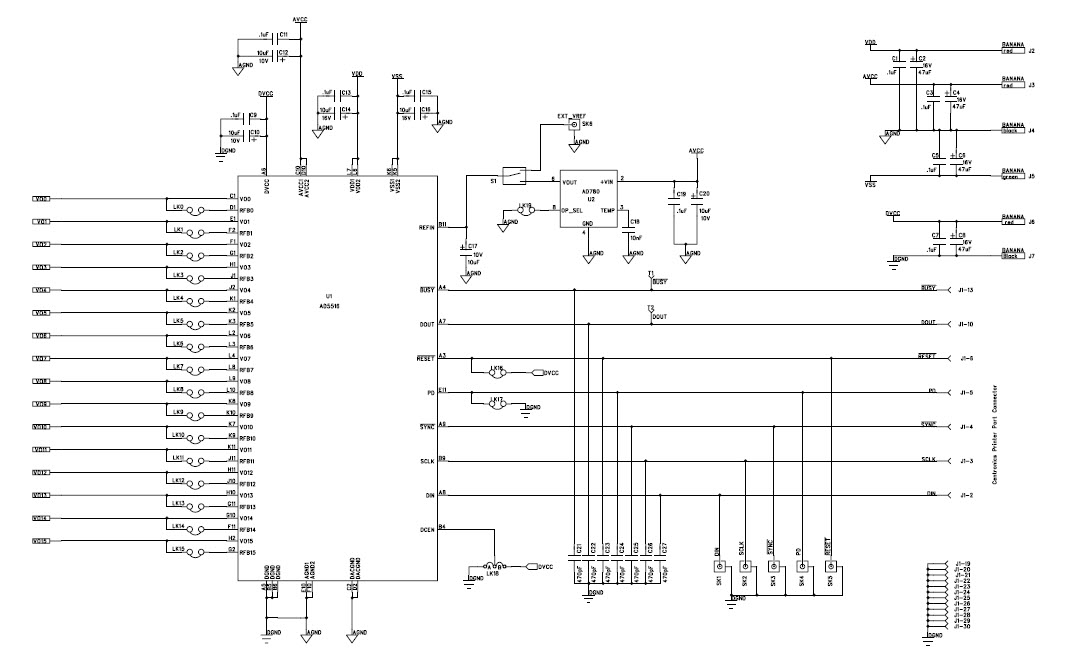

參考設計圖片
×
