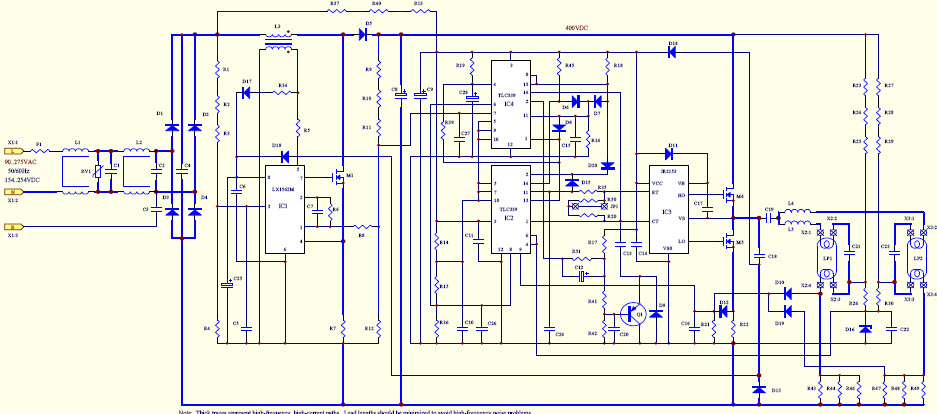

IRPLLNR1，聚光燈參考設計：線性鎮流器

使用 Infineon Technologies AG 的 IR2153 的參考設計

設計簡介

IRPLLNR1 參考設計是一款高效率、高功率因數、不可調光電子鎮流器，專為線性熒光燈類型而設計。該設計包含一個用于通用電壓輸入的有源功率因數校正電路和一個使用 IR2153 來控制燈的鎮流器控制電路。其他功能包括 EMI 濾波、瞬態保護和燈故障保護

說明

IRPLLNR1, Reference Design is a high efficiency, high power factor, non-dimmable electronic ballast designed for linear fluorescent lamp types. The design contains an active power factor correction circuit for universal voltage input and a ballast control circuit using the IR2153 for controlling the lamp. Other features include EMI filtering, transient protection and lamp fault protection

主要特色

Input Voltage

90 to 255 (AC) V
Output Power

40 W
Number of Derived Elements

2

相關文檔

irpllnr1

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TLC339IDR	Comparators	Comparator Quad 16V 14-Pin SOIC T/R	點擊下載
TLC339CD	Comparators	Comparator Quad 16V 14-Pin SOIC Tube	點擊下載
TLC339CN	Comparators	Comparator Quad 16V 14-Pin PDIP Tube	點擊下載
TLC339IN	Comparators	Comparator Quad 16V 14-Pin PDIP Tube	點擊下載
TLC339CPW	Comparators	Comparator Quad 16V 14-Pin TSSOP Tube	點擊下載
TLC339CPWR	Comparators	Comparator Quad 16V 14-Pin TSSOP T/R	點擊下載
TLC339IPW	Comparators	Comparator Quad 16V 14-Pin TSSOP Tube	點擊下載
TLC339IPWRG4	Comparators	Comparator Quad 16V 14-Pin TSSOP T/R	點擊下載
TLC339IDG4	Comparators	Comparator Quad 16V 14-Pin SOIC Tube	點擊下載
TLC339MD	Comparators	Comparator Quad 16V 14-Pin SOIC T/R	點擊下載
TLC339MDR	Comparators	Comparator Quad 16V 14-Pin SOIC T/R	點擊下載
TLC339CPWRG4	Comparators	Comparator Quad 16V 14-Pin TSSOP T/R	點擊下載
