對于開發板來說，點亮第一個LED可能就像程序里的HELLO WORLD!一樣重要吧。

由于缺少資源，點亮這個LED浪費了我兩天的寶貴時光，也沒能成功，后來想到了老師一直強調的要看芯片手冊和原理圖，想想LED應該也不難，那么從零應該也是可以的。

對于STM32來說最難的是配置底層文件了，然而STM32CUBEMX可以幫助我們完成這一項操作，關于STM32CUBEMX的使用方法網上有好多，然而我竟然在B站搜索到了視頻教程！而且講的也很好！

接下來要說的內容是對B站UP主的現學現賣和自己的一些補充。

首先你需要找到原理圖和芯片手冊

不說廢話直接放連接

https://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-eval-tools/stm32-mcu-eval-tools/stm32-mcu-discovery-kits/stm32f4discovery.html

這個連接應該可以找到STM32F4絕大部分資料，但是對于我們今天的任務好像沒有啥用。

https://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-eval-tools/stm32-mcu-eval-tools/stm32-mcu-discovery-kits/32f411ediscovery.html#design-scroll

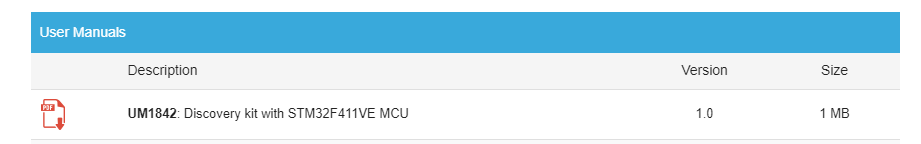

這里就是STM32F411 discovery開發板的資料啦，在這里我們主要看用戶手冊這一部分

找到LED連接的管腳

打開這份文件我們可以看到開發板上的LED連接到了哪里

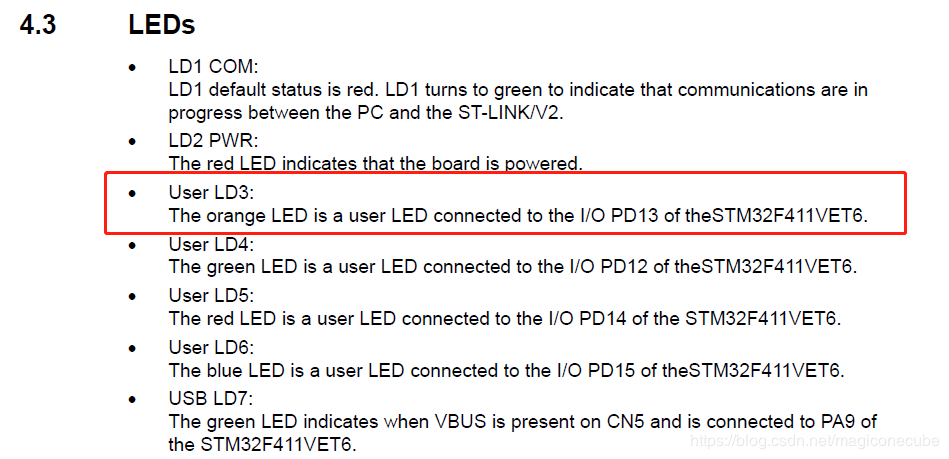

可以看到橙色的LED連接到了GPIO的PD13。

使用STM32cubeMx進行底層配置

打開cubeMx

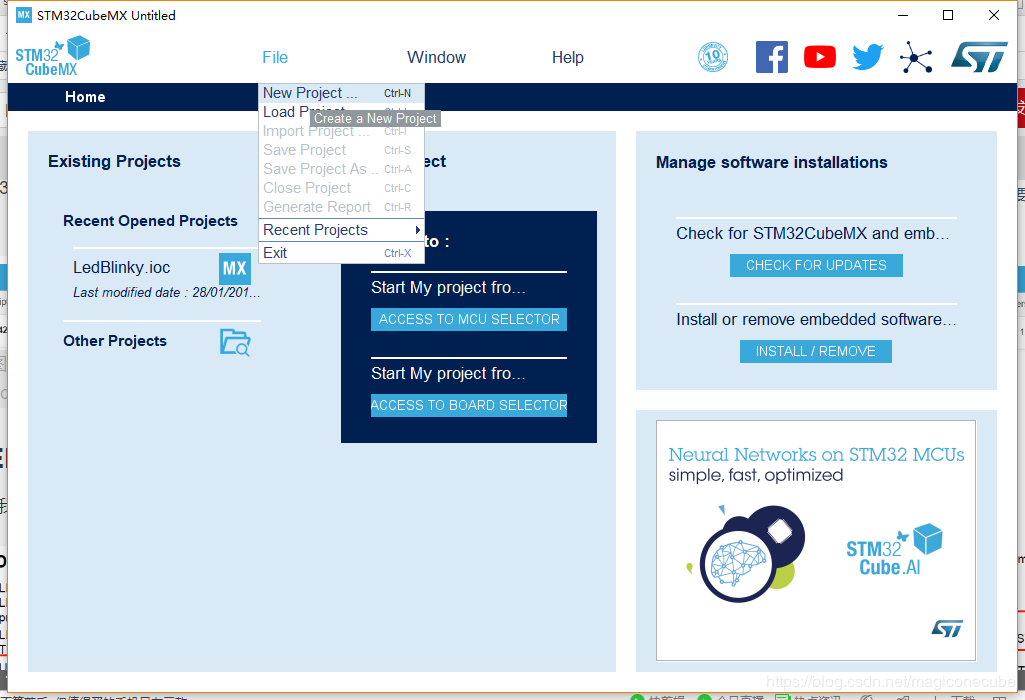

新建工程

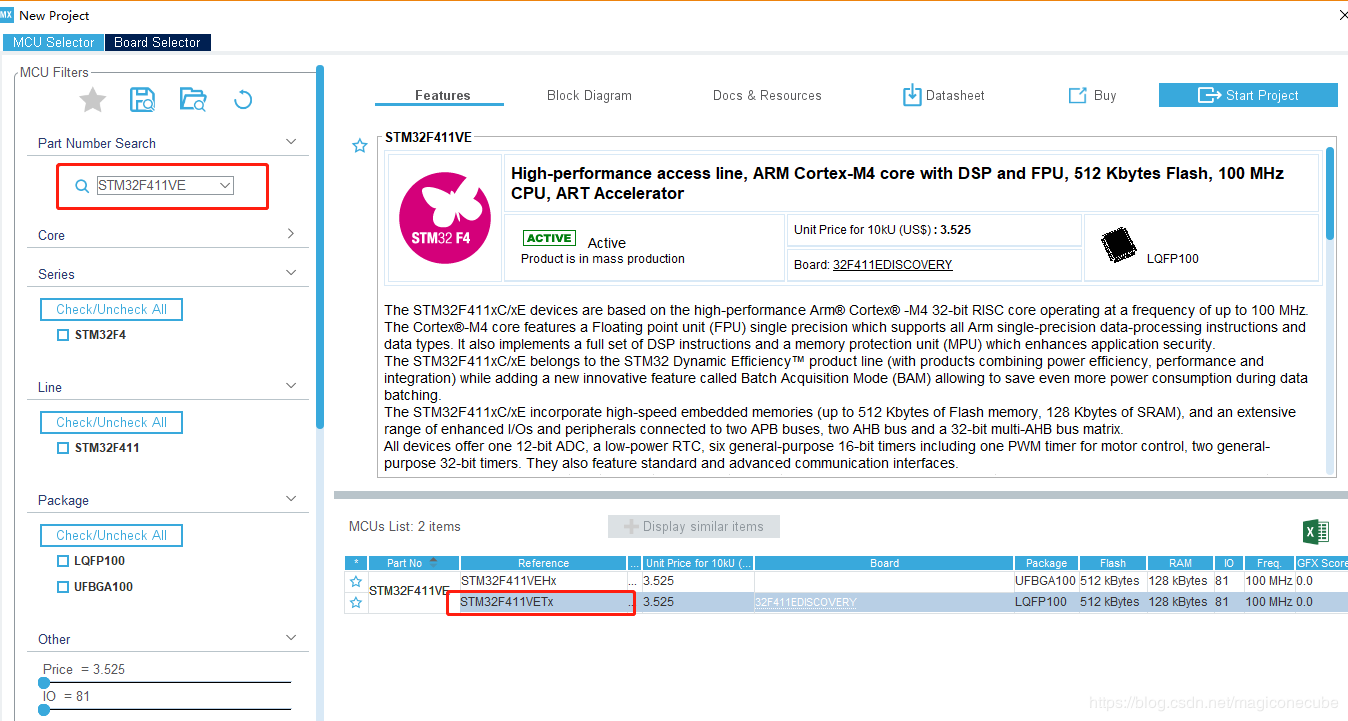

根據開發板上的芯片型號選擇STM32F411VET6，注意使用搜索功能（左上角紅色方框）獲得更好體驗。

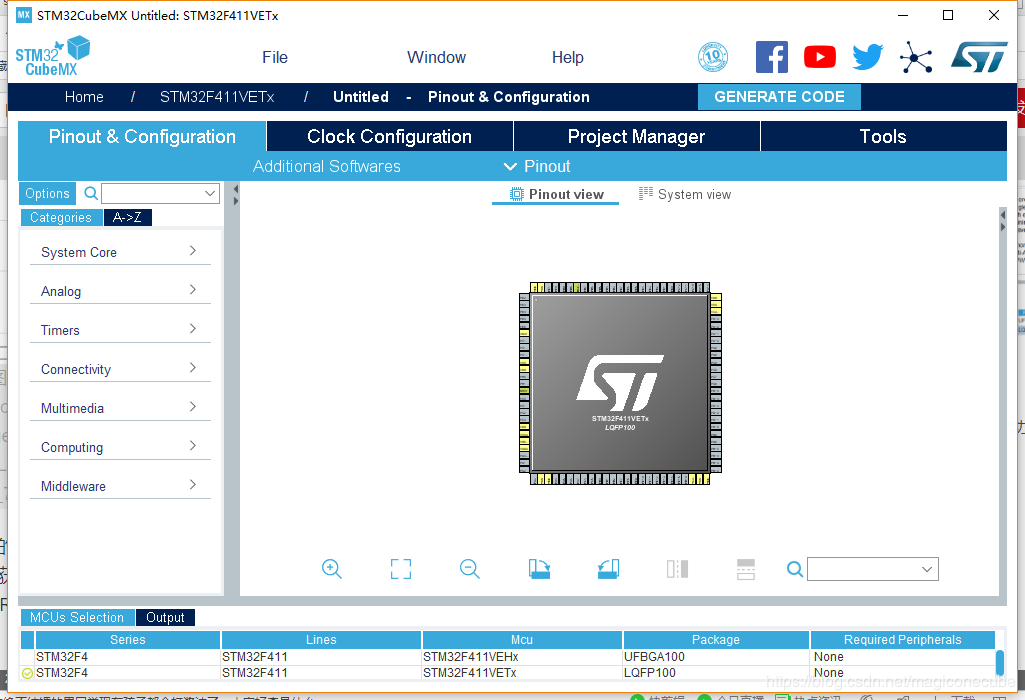

點擊START PROJECT開始配置。

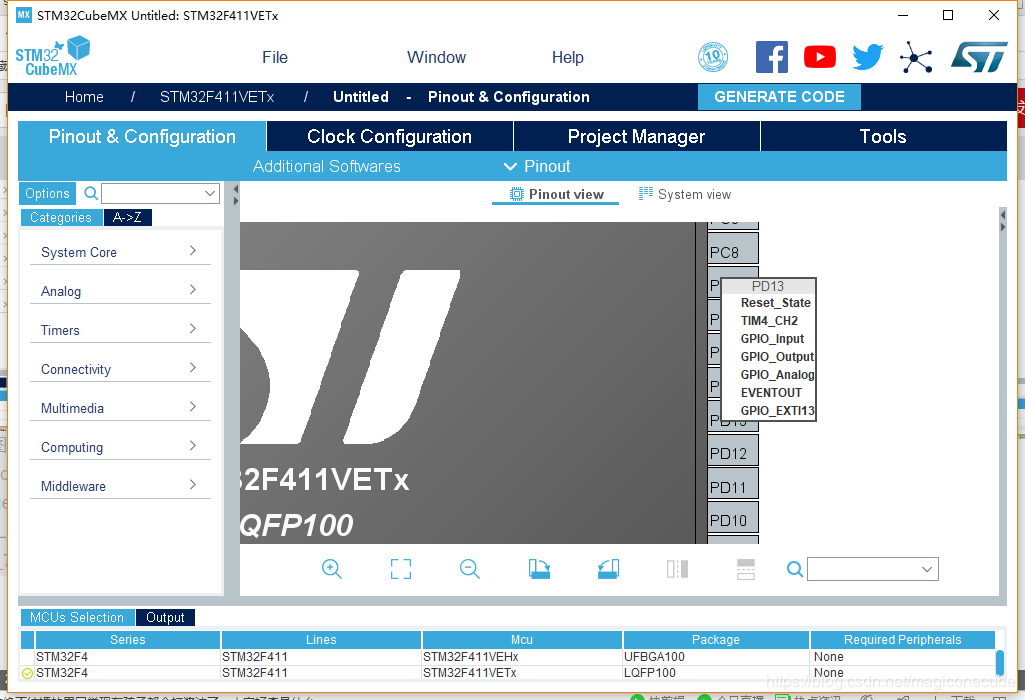

找到PD13管腳，將他設置成GPIO_OUTPUT （左鍵點擊管腳，選擇GPIO_OUTPUT)

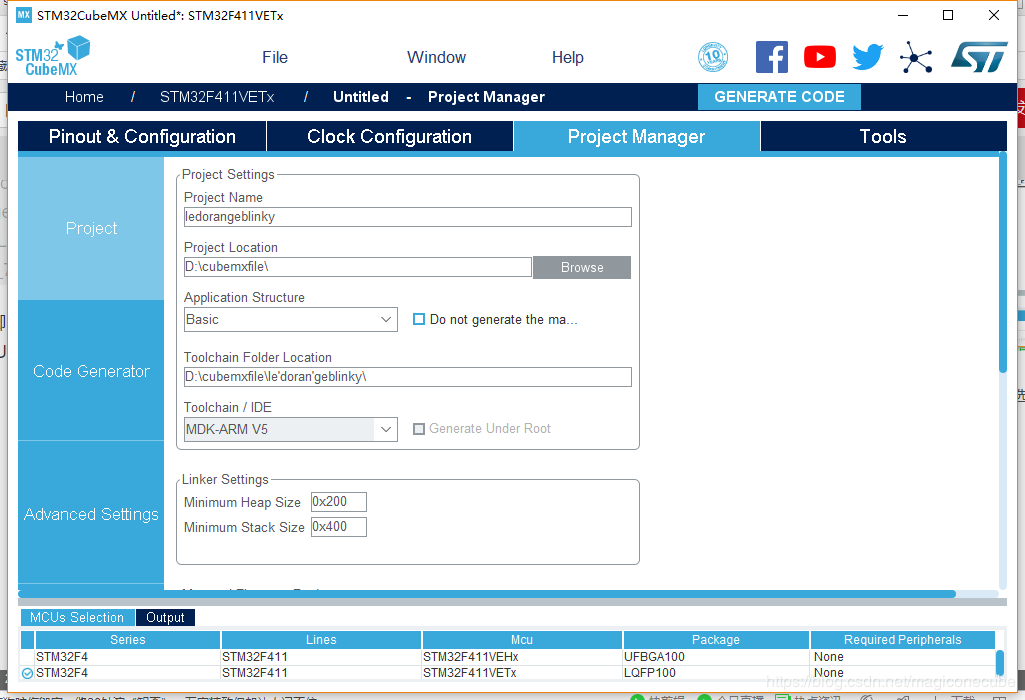

在project manager里選擇路徑，文件名，注意選擇IDE為MDK-ARM V5。

點擊generate code創建MDK工程

等待一會會提示生成成功，是否打開工程？選擇打開工程即可（這一步 忘記截圖了）

在主函數里的while（1）循環中讓LED點亮延時熄滅延時

HAL庫manual

https://www.st.com/content/ccc/resource/technical/document/user_manual/2f/71/ba/b8/75/54/47/cf/DM00105879.pdf/files/DM00105879.pdf/jcr:content/translations/en.DM00105879.pdf

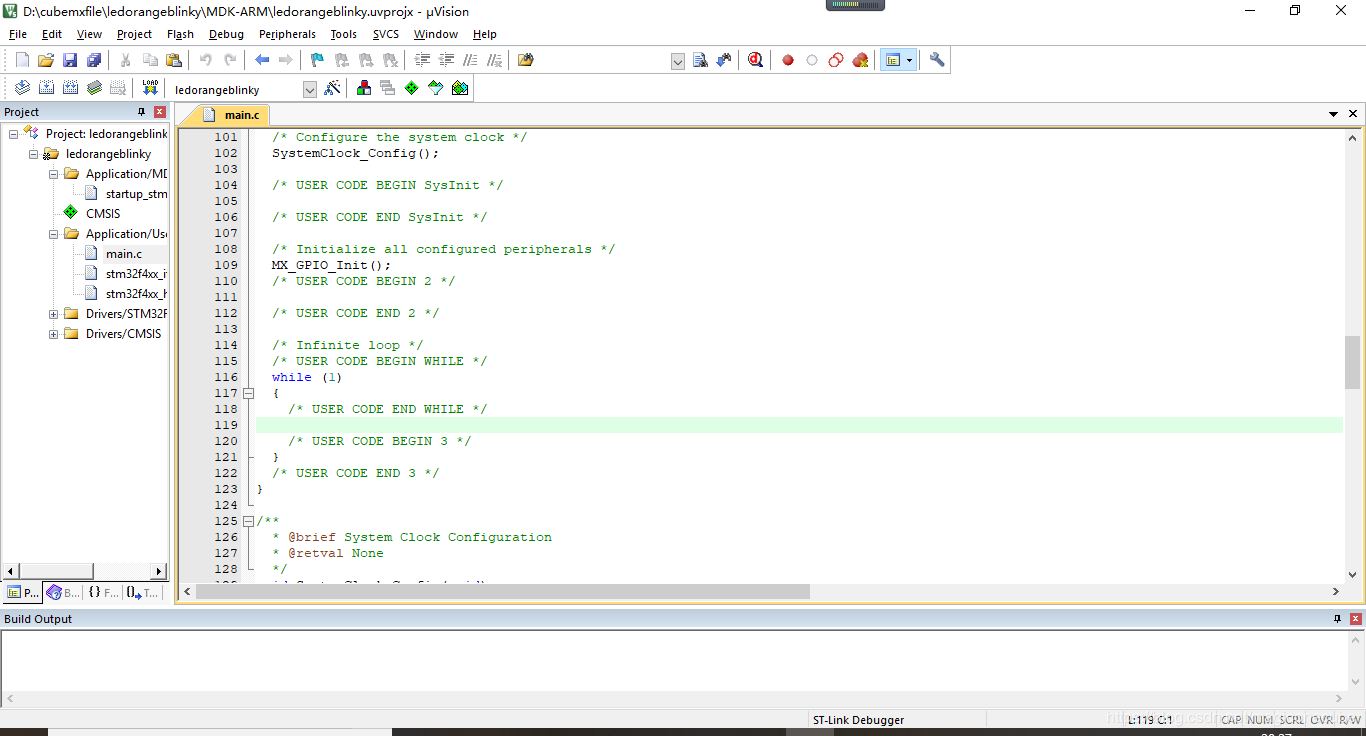

所以我們只需要在main函數中加入如下代碼（while循環自動生成）

while (1)

  {

    /* USER CODE END WHILE */

HAL_GPIO_WritePin(GPIOD, GPIO_PIN_13, GPIO_PIN_SET);

HAL_Delay(500);

HAL_GPIO_WritePin(GPIOD, GPIO_PIN_13, GPIO_PIN_RESET);

HAL_Delay(500);

    /* USER CODE BEGIN 3 */

  }

點擊全部編譯

編譯結束沒有錯誤沒有警告。

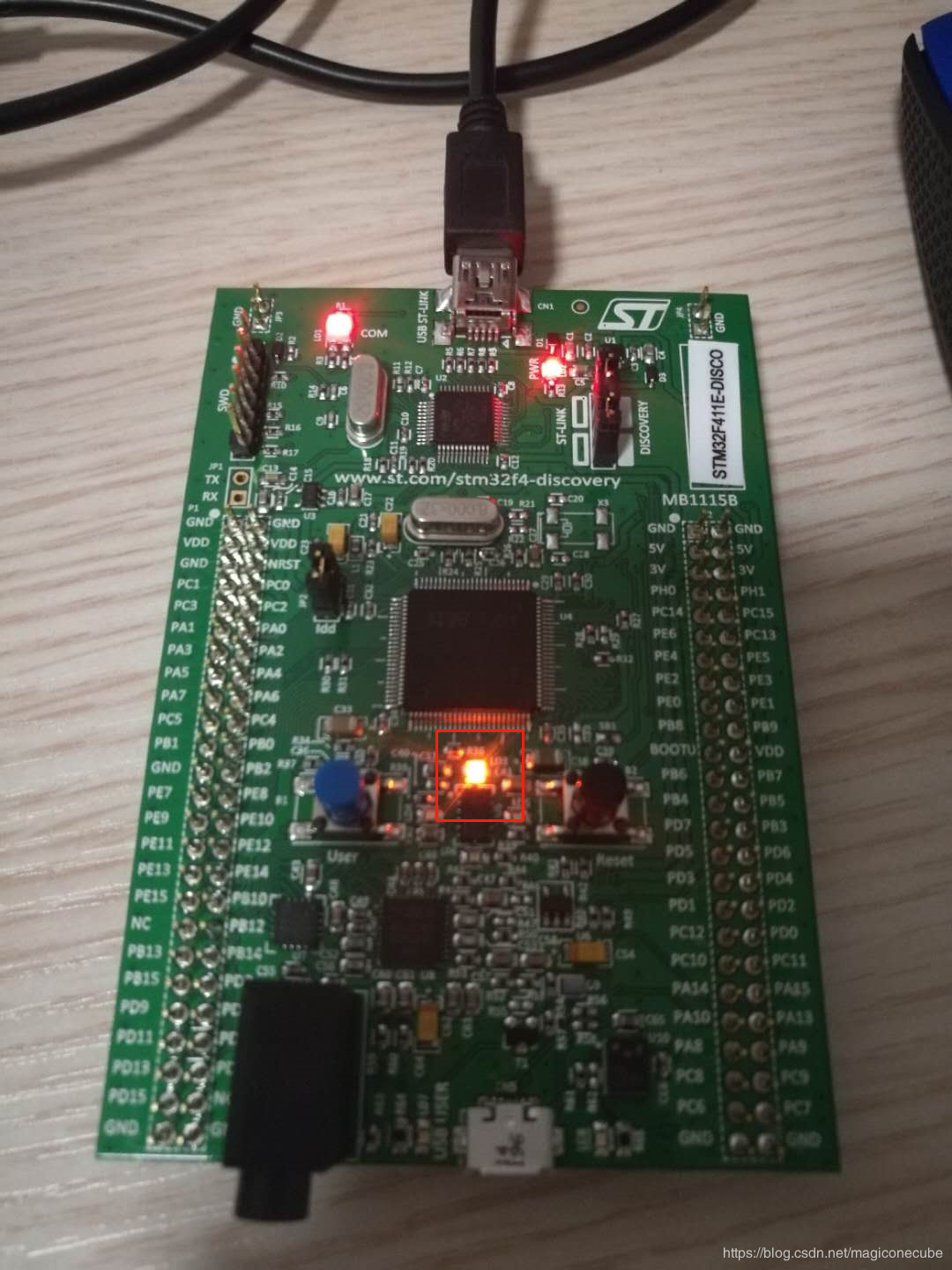

燒錄進開發板即可觀察到橙色LED閃爍。

我踩過的坑

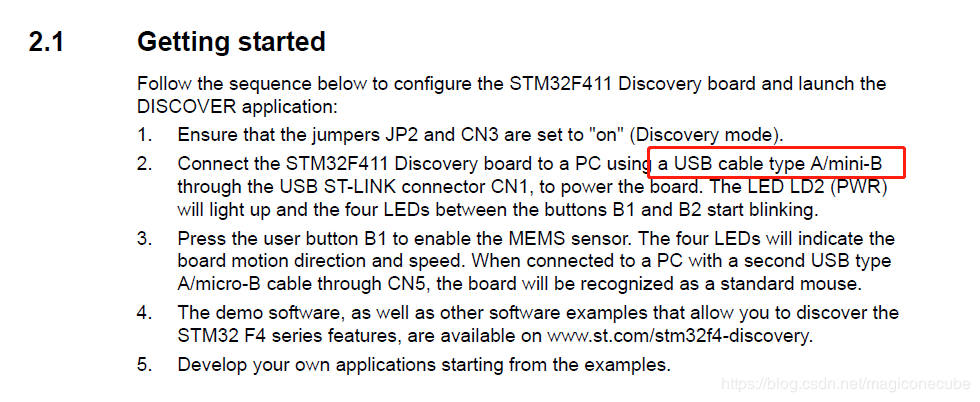

首先411板上有兩個USB接口，一個是micro usb一個是sub mini口，最開始我以為是要接micro口就在淘寶上買了兩根線，賣家剛發貨我就找到了之前的手機，插上線之后發現電源等都不亮

“不會是燒了吧”

懷著忐忑的心情多次實驗無果，查閱用戶手冊發現
