PIN（P–I–N，摻雜型半導體）是一種特殊類型的半導體結構，廣泛用于光電探測器、射頻器件和電源整流等應用中。PIN二極管由三層不同摻雜濃度的半導體材料構成，分別是P型（正摻雜）、I型（本征，即本質半導體）和N型（負摻雜）材料，因此得名“PIN”。

PIN二極管的結構和工作原理

PIN二極管的基本結構包括：

1. P型區：P型半導體區域摻入了受體雜質（如硼），其特征是擁有多余的空穴作為主要載流子。

2. I型區：I型區域是本征半導體，沒有摻雜雜質，其作用是提供一個較寬的電場區域。這個區域是PIN二極管的關鍵，能夠在電場的作用下形成有效的載流子分離。

3. N型區：N型半導體區域摻入了供體雜質（如磷），具有多余的電子作為主要載流子。

工作原理如下：當PIN二極管處于正向偏置時，電流通過P型區和N型區之間的I型區流動。I型區由于其較寬的電場，能夠有效地分離和遷移載流子，從而減少了電阻，提高了導電性。在反向偏置條件下，I型區的電場能有效地阻止電流流動，除非電場強度足夠大以使二極管擊穿。由于其結構特點，PIN二極管在反向偏置時具有很高的阻抗。

PIN二極管的應用

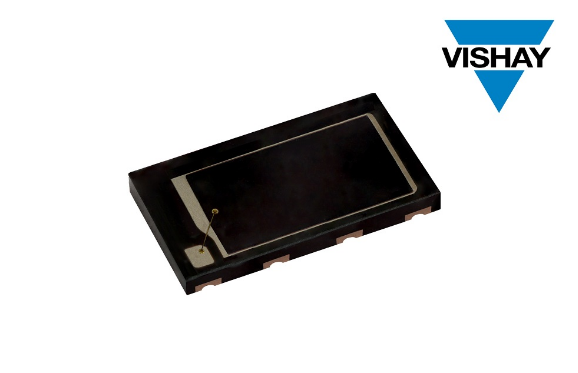

1. 光電探測器：PIN二極管在光電探測器中被用來將光信號轉換為電信號。由于其高電阻和快速響應特性，PIN二極管適用于光纖通信和激光系統中的光接收模塊。

2. 射頻應用：在射頻和微波應用中，PIN二極管用于開關和衰減器。這是因為其能夠處理高頻信號并具有優異的線性性能。

3. 電源整流：PIN二極管也被用于電源整流，尤其是在高電壓和高功率的應用中。其寬的I型區能夠承受較大的電壓，減少了整流過程中的能量損耗。

PIN二極管的優點

1. 高線性度：PIN二極管在大范圍的操作條件下保持良好的線性性能，使其適合于高頻和高功率應用。

2. 快速響應：在光電探測器應用中，PIN二極管的快速響應時間使其能夠有效地處理高數據速率的光信號。

3. 高阻抗：在反向偏置條件下，PIN二極管具有很高的阻抗，這有助于提高電源整流的效率。

4. 低反向漏電流：PIN二極管的I型區域能夠有效地減少反向漏電流，從而提高了器件的性能和可靠性。

PIN二極管的挑戰與發展

盡管PIN二極管具有許多優點，但其設計和制造過程也面臨挑戰。例如，制造過程中需要精確控制摻雜濃度和I型區域的厚度，以確保器件的性能一致性。隨著技術的進步，PIN二極管也在不斷發展，包括采用新材料、改進制造工藝和優化器件結構，以滿足現代應用對高頻、高速和高功率的需求。

總之，PIN二極管以其獨特的結構和優良的性能，在光電探測、射頻應用和電源整流等領域發揮著重要作用。了解其工作原理和應用特點，有助于在設計和使用過程中充分發揮其優勢，提升系統的性能和可靠性。
