本次實驗系統環境

Matlab版本： 2021b

系統環境 ：Win10專業版

模型與原理圖

本次實驗的simulink模型如圖5.2所示，實驗現象可以通過改變控制PC6引腳的“constant2”變量實現LED流水燈效果，如圖5.1所示，本次實驗電路原理如圖5.3所示，STM32引腳與74HC595的連接方式為PC6->DS, PC7->STCP, PC8->SHCP，采用兩片74HC595極聯，共用DS,STCP,SHCP引腳，實驗所使用的下載器為STLINK 2V1版本，自帶一個串口。

圖5.1 74HC595流水燈實驗現象

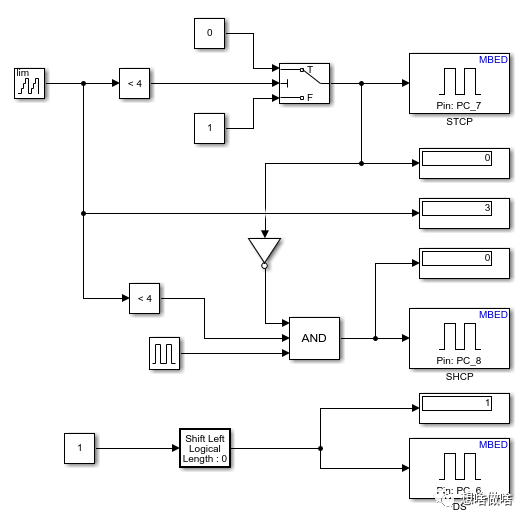

圖5.2 74HC595流水燈驅動模型

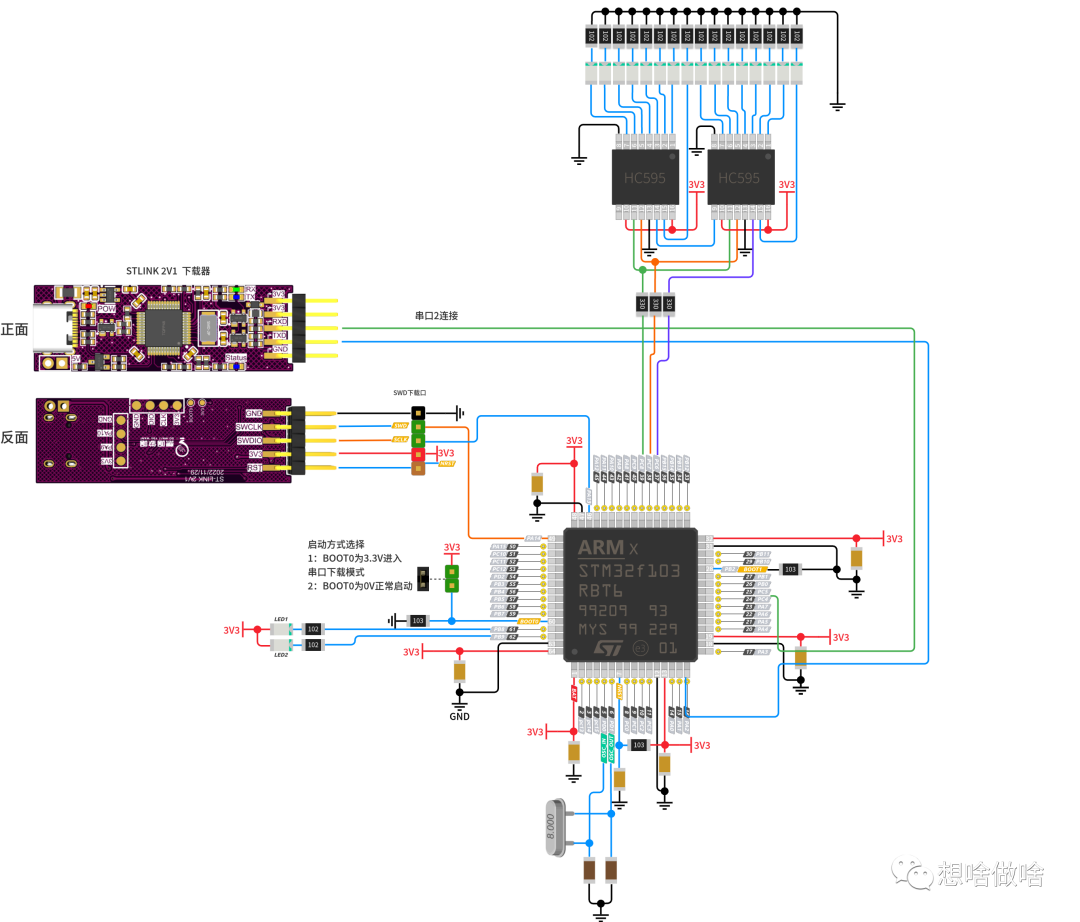

圖5.3 74HC595流水燈電路圖

模型介紹與分析

關于模型怎么理解，這里讀者朋友首先需要理解74HC595如何驅動，只需關注STCP,DS,SHCP如何使用即可，讀者朋友可以參考這篇文章。

首先來看下圖，這里將模型劃分為三個區域，紅色區域用于控制STCP引腳，黃色區域用于控制SHCP引腳，綠色區域用于控制DS數據引腳

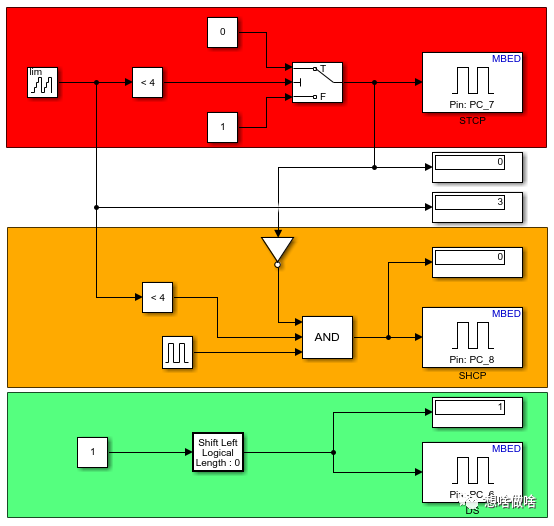

圖5.4 模型功能劃分

為了便于觀察分析，這里將用于監控數據的“Display”模型先去掉，STCP控制模型如圖5.5所示，通過一個“Count Limited”模型用來產生計數，然后通過“Compare To Constant”模型來判斷當前計數值是否小于4，如果小于4則經由“Switch”模型將STCP設置為0，即低電平，否則將其設置為1，即高電平，從而實現數據鎖存功能

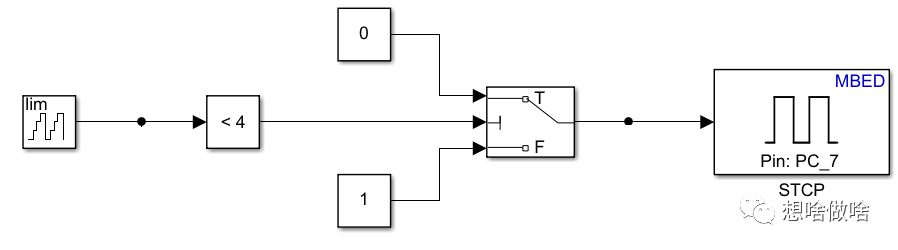

圖5.5 STCP引腳控制模型

SHCP引腳用于控制數據移位功能，由于SHCP移位功能受STCP鎖存引腳控制，所以這里我們將最終用于控制STCP引腳的另外一路信號通過“NOT”模型進行取反操作來控制SHCP引腳的有效移位功能，“Pulse Generator”用于產生周期性移位脈沖，最后將'NOT'模型的信號與“Pulse Generator”以及“Count Limited”輸出的比較信號一同通過“AND”與模型輸出給SHCP引腳用于產生數據移位信號。

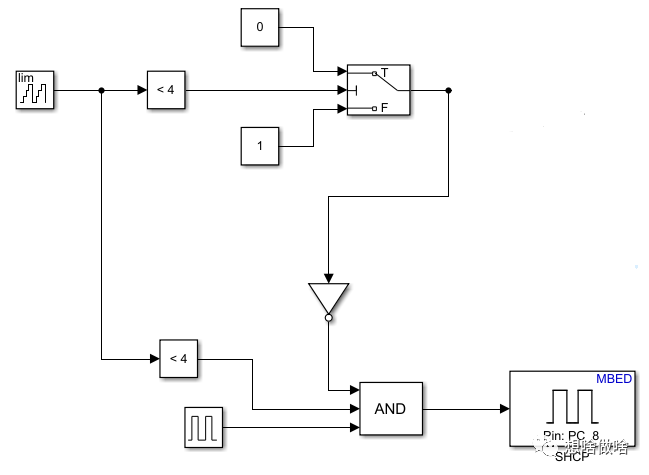

圖5.6 SHCP引腳控制模型

DS引腳控制模型就相對比較簡單，直接將“Constant”的值通過“Bit Shift”移位模型進行移位，然后直接輸出給DS控制引腳

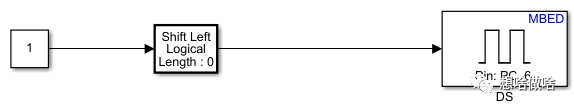

圖5.7 DS引腳控制模型

總 結

本節實驗通過simulink搭建模型的方式驅動74HC595芯片工作，從而實現對LED的控制，至于模型的搭建有多種方式，但是其背后的本質還是在于讀者朋友是否理解74HC595的工作原理。

細心的讀者朋友可能注意到本節實驗中使用的模型還有很大優化空間，例如圖5.6出現兩個通用的“Compare To Constant”模型，圖5.7中的“Bit Shift”模型其實可以去掉也能實現正常功能，如圖5.8所示，這里僅僅給讀者朋友拋磚引玉，至于模型的優化和多種實現方式也歡迎大家大膽的去嘗試和提出寶貴意見。

最后給讀者留個題目，改變simulink模型實現單顆LED流水燈式點亮效果。

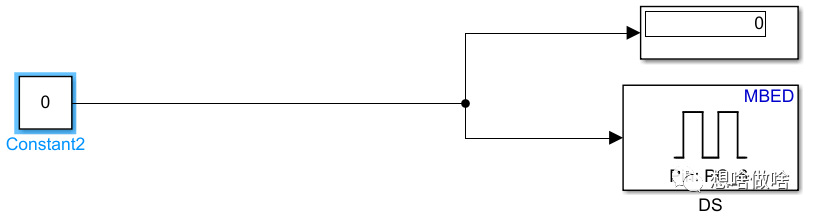

圖5.8 去掉“Bit Shift”后DS模型

拓展延伸

本節實驗中有首次出現“Display”模型，如圖5.9所示，這也是simulink有意思的地方，我們可以添加該模型用于監控數據變化，另外還可以在“調試”模式下通過“步進”按鈕單步控制模型的運行，該方式與單片機的單步調試類似，如圖5.10所示，該運行方式無需將模型代碼下載到目標硬件中即可使用，這里先給讀者朋友拋出來，后面再找機會單獨介紹如何使用單步調試方式來調試模型。

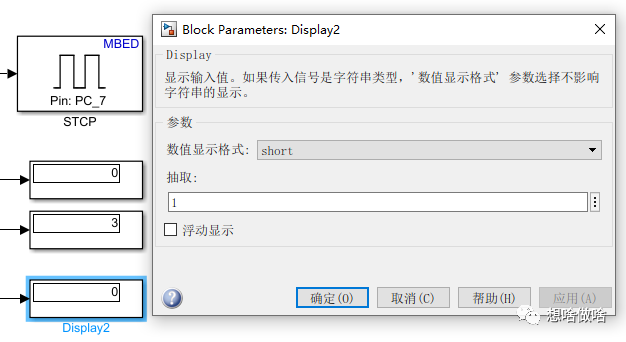

圖5.9 “Display”模型

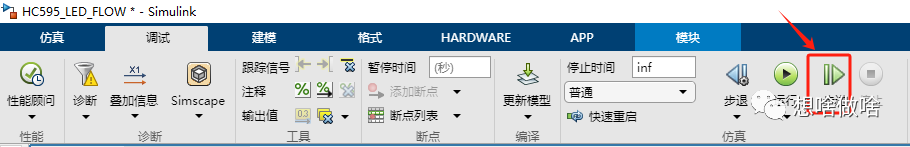

圖5.10 simulink模型單獨調試
