STM32U5 是ST在2021年推出的新一代超低功耗產品，不僅在工藝（40nm制程），性能（主頻160MHz），低功耗（超低功耗模式低至：110nA，動態功耗低至：19μA/MHz ）等多個方面都有顯著提升，在信息安全方面也增加很多新特性。

STM32U5目前已經推出STM32U575、 STM32U585兩個系列，這兩者區別之一是 STM32U585芯片內置了AES，SAES和PKA硬件加解密引擎， STM32U575只有軟件方式實現的加解密算法。

STM32U5的硬件加解密引擎相對于純軟件實現有多方面的優勢，比如：硬件SAES、PKA模塊具備側信道攻擊防御能力，有更高的安全性，更高的性能，更快的運算速度，計算過程中不需要CPU參與，CPU可以處理其他更具有實時性要求的任務，同時在存儲空間占用和功耗上也更有優勢。

我們將從性能、功耗和存儲空間占用幾方面 ，將STM32U5硬件加解密引擎和軟件實現算法做一個對比。

通過EEMBC SecureMarkTLS評測跑分，對比軟硬件算法實現

我們使用 EEMBC SecureMarkTLS 對U575（純軟件）和U585（帶硬件加速引擎)分別進行性能和能耗的對比。

EEMBC SecureMark是一個公認標準化的、用于衡量加解密操作效率的基準測試套件。在SecureMark中，EEMBC計劃支持對不同應用領域的各種安全配置進行測試和分析。其中第一個授權可用的是SecureMark-TLS，它專注于物聯網(IoT)邊緣節點的傳輸層安全(TLS)。

SecureMark-TLS基準配置文件對用于安全互聯網通信的傳輸層安全(TLS)協議所需的加解密操作進行建模。TLS協議提供了交換消息的機密性和完整性，并且可以對通信雙方進行身份驗證。SecureMark-TLS測量物理設備(可以是開發板或最終產品) 在執行一組指定的加解密操作時的性能和功耗。功耗測量被換算成一個最終的單一分?jǐn)?shù)，該分?jǐn)?shù)代表物聯網邊緣節點設備的TLS操作。

? EEMBC SecureMarkTLS跑分對比

可以看到 ST發布的使用 EEMBC SecureMarkTLS測試套件的測試報告。

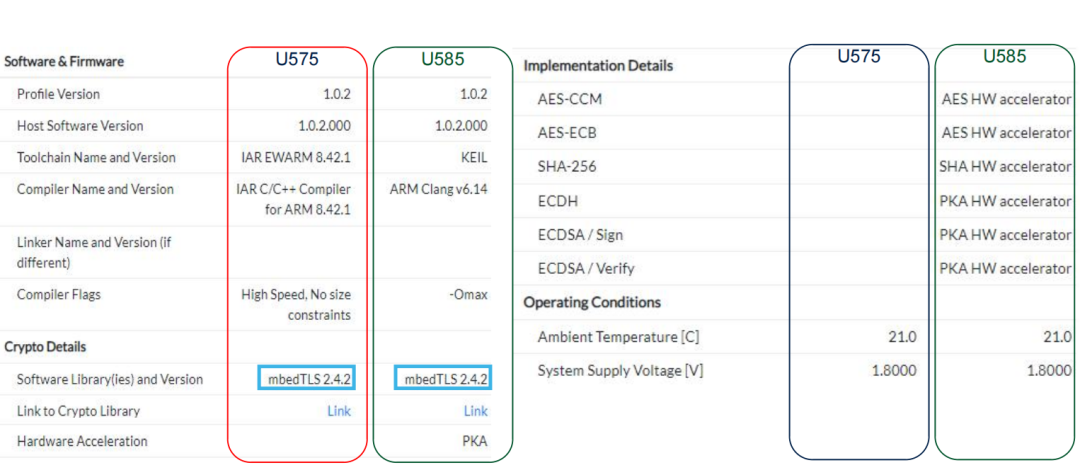

選擇STM32U575 RevB Core MHz:160 和STM32U585 RevB Core MHz:160 （我們選擇的是最大主頻 160MHz），可以看到測試的硬件環境如下圖所示：

測試的軟件和Crypto信息如下：

請注意藍框中標出測試的算法庫和版本：Software Library(ies) and Version: mbedTLS 2.4.2。

mbedTLS 現已被arm公司收購并由arm技術團隊進行維護更新，是對TLS和SSL協議實現的算法庫。mbedTLS的目標是：易于理解，使用，集成和擴展。它主要是面向小型嵌入式設備，代碼緊湊，而且執行效率高，可以說是行業內最小巧的SSL加密算法庫。并且mbedTLS是完全OpenSource的，支持Apache 2.0 license 或者GPL 2.0 license雙重許可，可以自由應用于商業項目中。

在 U575 上，我們直接運行的是開源的mbedTLS 2.4.2，算法部分是開源的mbedTLS 2.4.2里面實現的軟件算法; 在U585上，同樣運行的是開源的mbedTLS 2.4.2，但算法部分使用U585自帶的硬件加解密引擎。

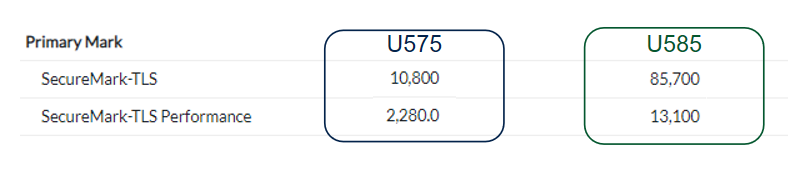

在下圖的測試結果中，SecureMark-TLS 是對整體功耗的跑分總評，SecureMark-TLS Performance 是對整體性能的跑分總評。后面我們又分別列出了不同算法的性能和功耗的分?jǐn)?shù)。

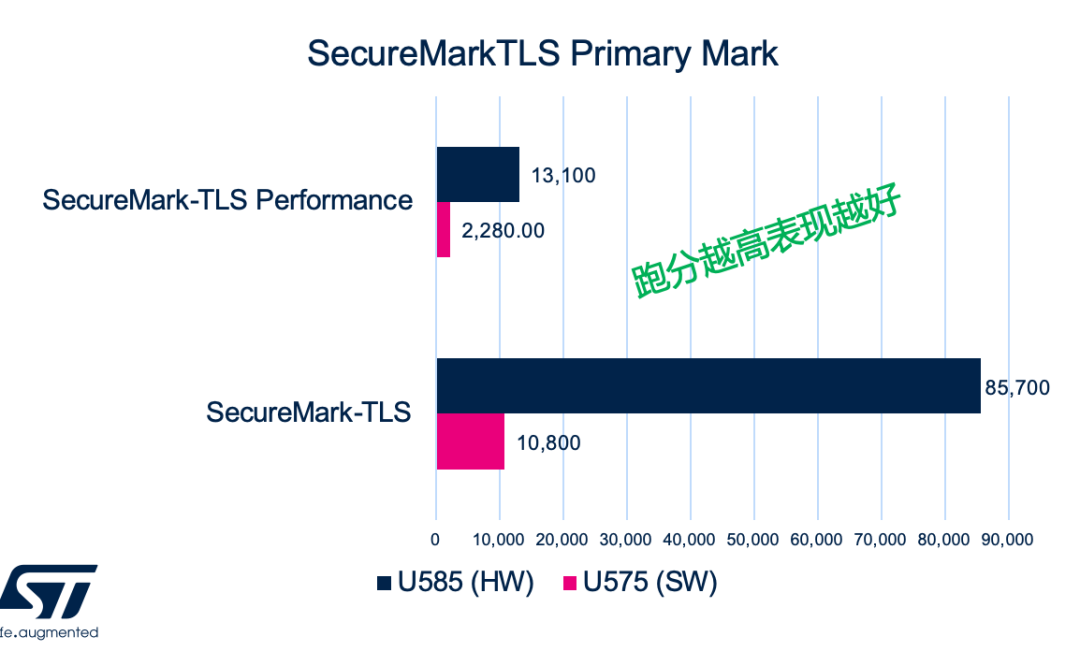

Benchmark跑分總評

說明：

測試中硬件加速的部分采用mbedtls ALT function方式，由于數據存儲方式，API等原因，并未使U585 HW crypto性能得到最大化利用；

實際應用程序如果直接調用Driver，則可有更高的性能和能耗表現。

Mbedtls軟件作為運行的代碼進行benchmark，對比U575純軟件和U585帶硬件加速的性能和能耗。

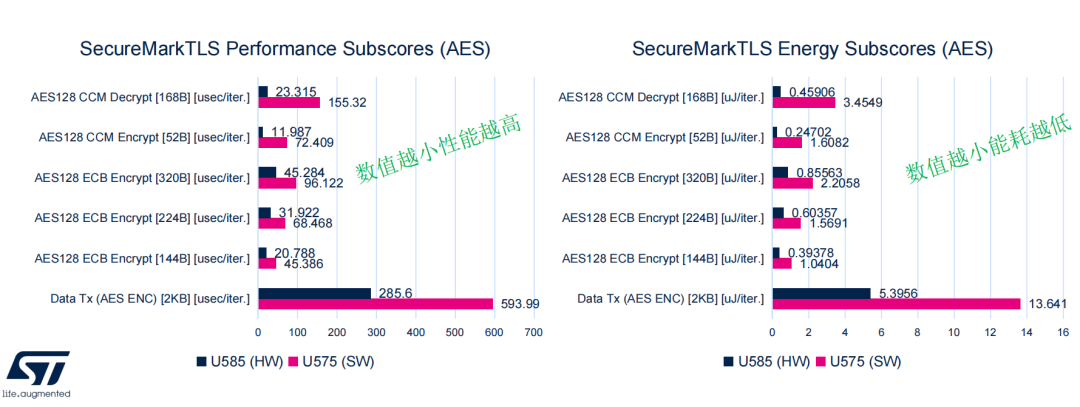

Benchmark子項：AES 性能 + 能耗

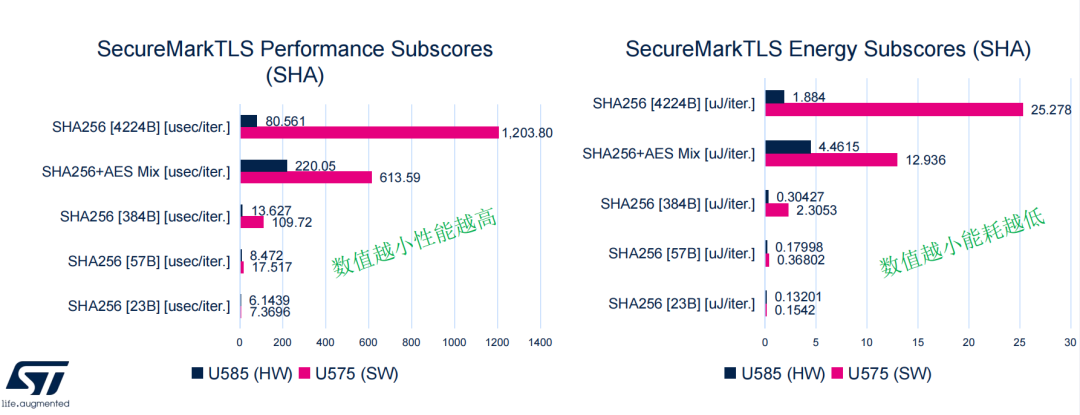

Benchmark子項：SHA 性能 + 能耗

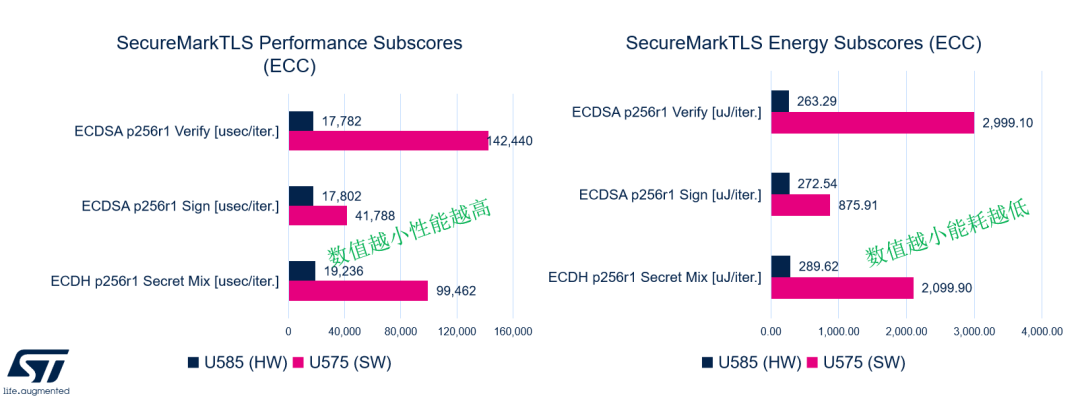

Benchmark子項：ECC 性能 + 能耗

硬件加解密引擎（HAL驅動）與Cryptolib軟件算法對比

軟件算法部分采用ST 的 X-CUBE-CRYPTOLIB作為對比的對象。X-CUBE-CRYPTOLIB是基于STM32的軟件算法庫，支持STM32全系列產品，提供多種主流算法的實現，針對不同的內核進行了算法優化，支持多種使用的配置模式（高性能、小代碼量等選擇）。硬件引擎的使用則通過直接調用HAL驅動來完成。

我們通過以下幾個常用的典型算法進行對比，比較的內容為軟硬件實現的性能和存儲空間占用情況：

AES CBC加密和解密

RSA加密和解密

ECDSA簽名和驗簽

? 性能對比

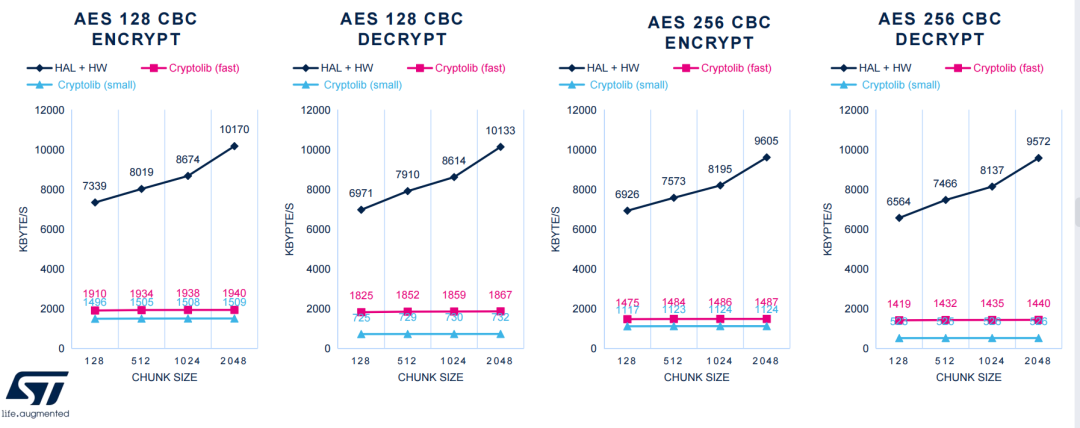

AES CBC 數據流加解密：每秒數據處理能力 (以8KB數據做測試, 每次處理大小分別為128, 512, 1024, 2048字節的結果)

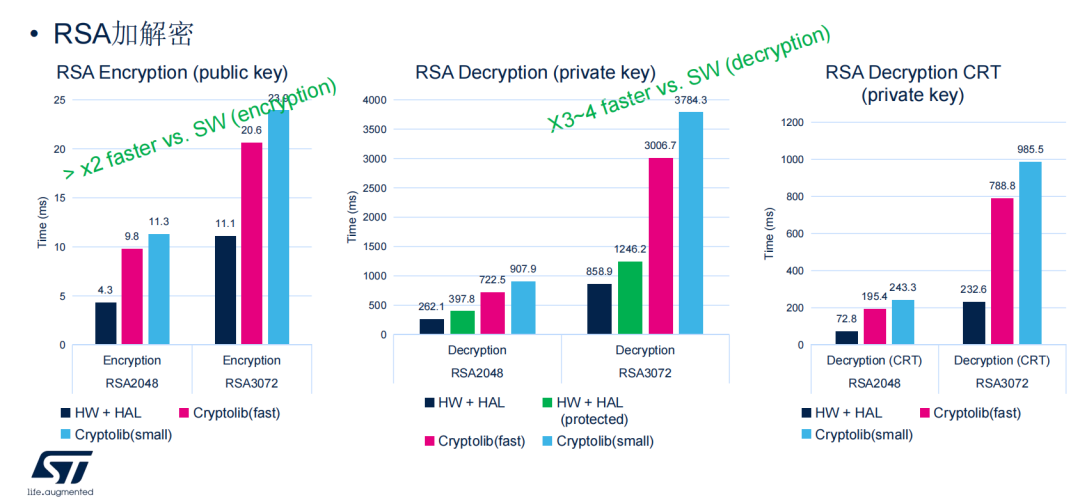

RSA加解密

ECC簽名驗簽

? 存儲空間占用情況

存儲空間的占用和選擇的編譯器、編譯器版本、編譯選項和配置等很多因素有關，下面的數據僅供參考。

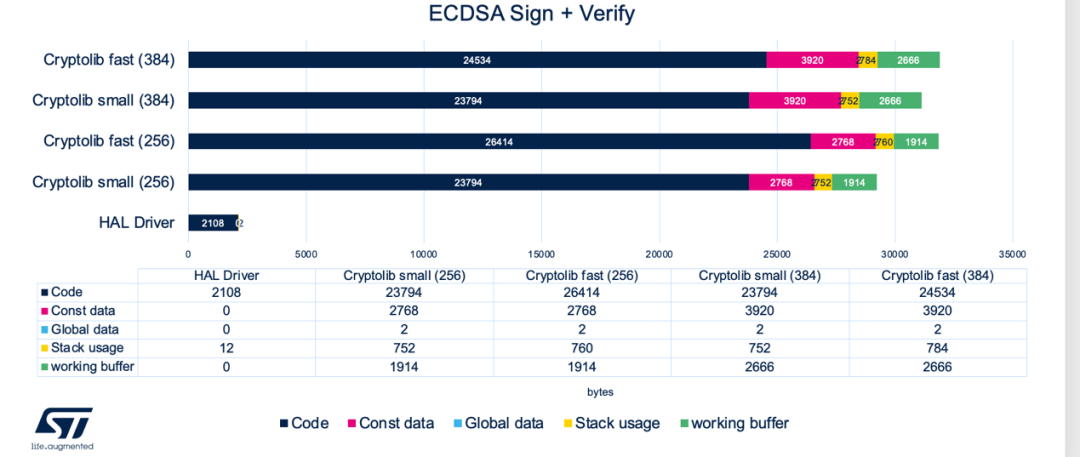

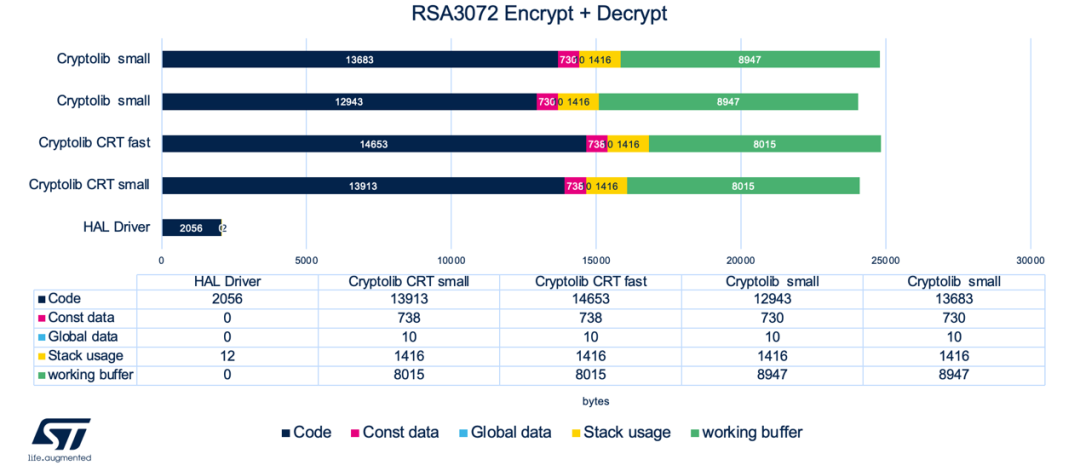

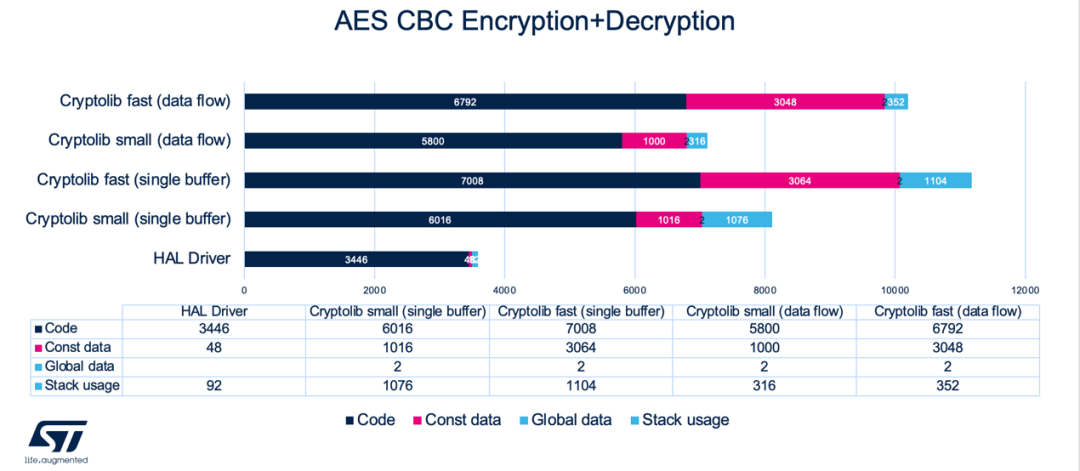

Memory Footprint HAL + HW vs. Cryptolib SW

硬件加解密引擎優勢總結

綜上所述，硬件加解密引擎具有更高安全性、更高性能、更低功耗和更少的系統資源需求。

? 更高安全性

SAES和PKA引擎具備攻擊防御能力（側信道攻擊，錯誤注入攻擊）

HUK+SAES提供基于硬件的安全存儲功能，防克隆，防軟件邏輯攻擊

? 更高性能

相較于軟件實現 x5 倍的數據AES加解密處理能力

相比軟件實現快5~10倍的簽名驗簽操作

十倍的Hash運算

? 更低功耗

完成相同運算所消耗的能量只有軟件運算的幾分之一

? 更少系統資源需求

運算過程中CPU可以處理器其他高優先級事物

運算無需占用額外Flash與RAM空間
