一、中斷及定時器工作原理
1、中斷概念：
1>CPU處理事件A發生事件B進行處理（中斷產生）
2>CPU暫時中斷當前工作，轉去處理事件B（中斷響應與中斷服務）
3>待CPU處理完B，再回來處理事件A（中斷返回）
4>51不支持中斷嵌套

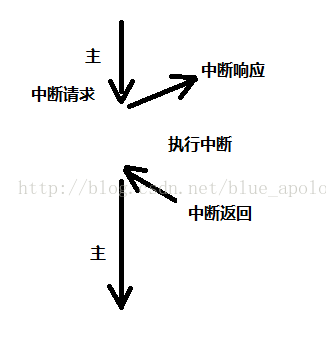

圖釋：
注意:中斷服務不超過20行，盡量簡短，不要進行復雜的比較，延時運算！可以進行簡單比較，標志位，賦值的處理
保存主程序服務狀態（保護現場）:push：入棧 保存工作狀態
恢復工作狀態 pop：出棧
89C51：5個中斷源 89C52:8個中斷源

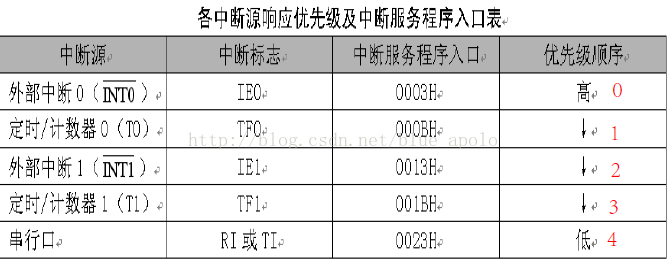

2、
可以看出，003H——00BH中有8個字節，顯然是不夠程序存放的，著八個字節中存放跳轉指令
在ARM中，此表叫做中斷向量表，在ARM中可更改，在51中固定

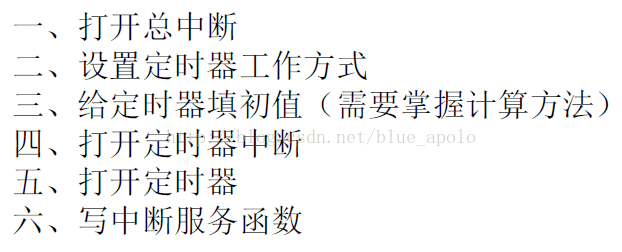

二、定時器使用方法
void timer_init()
{
EA = 1; //打開總中斷
TMOD = 0x01; //設置定時器工作模式
TH0 = (65536 - 5000) / 256; //為定時器填初值5ms
TL0 = (65536 - 5000) % 256;
ET0 = 1; //打開定時器0
TR0 = 1;? //啟動定時器0
}

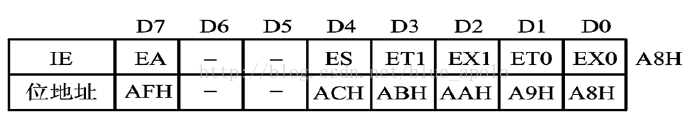

（一）、打開總中斷:
在reg52中：
/* IE */
sbit EA = IE^7;
sbit ET2 = IE^5; //8052 only
sbit ES = IE^4;
sbit ET1 = IE^3;
sbit EX1 = IE^2;
sbit ET0 = IE^1;
sbit EX0 = IE^0;

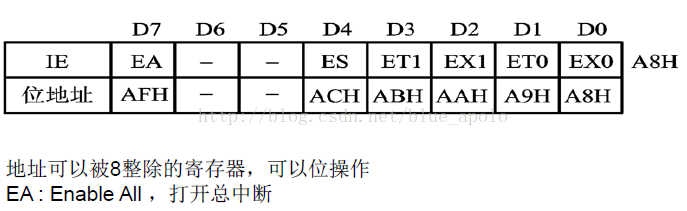

EA被定義為A8H的第七位
標志位（只有0/1的）可以用bit定義

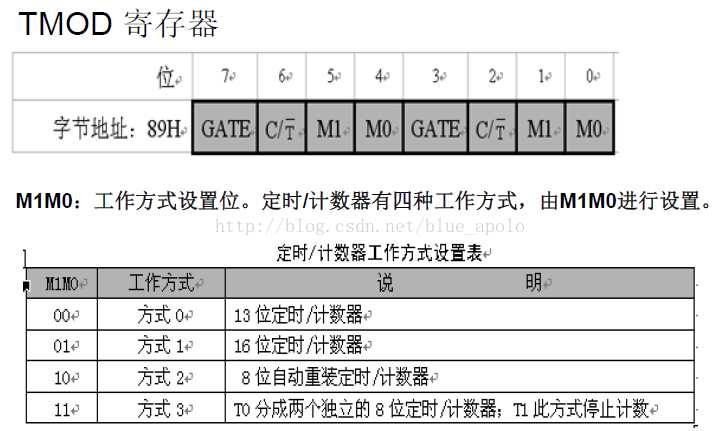

（二）、設定定時器工作方式
C/T：0定時，1計數（默認為0）
GATE：門電壓位
（三）、給定時器賦初值：
1、晶振頻率：12M，那么震蕩周期為1/12us
2、機器周期：12個震蕩周期=一個機器周期，即1us
3、51單片機為加法定時器
假如需要定時2ms，即加2000次，則定時器中填入65535-2000，即加2000溢出
TL0與TH0為兩個寄存器，合成16位，為Timer0，高八位等于65535-2000對256取整（相當于右移8位），放入TH0，低八位等于65535-2000對256取余，放入TL0
（四）、打開定時器中斷
（五）、啟動定時器
（六）、寫中斷服務函數
1、中斷服務函數無參數，無返回值
2、例：
void timer_isr() interrupt 1 //中斷服務號
{
TH0 = (65536 - 5000) / 256; //重新填初值
TL0 = (65536 - 5000) % 256;
i++;
if(200 == i) //一秒到（200次，一次5ms）
{
i = 0;
led = ~led;
}
}
三、蜂鳴器
（一）、分類
1、有源蜂鳴器
2、無源蜂鳴器（大都為無源蜂鳴器，可以變音調）

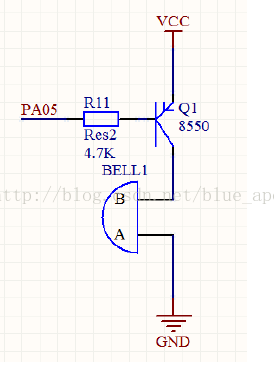

（二）、有源蜂鳴器原理圖：
其中蜂鳴器部分需要方波，一般為1K的頻率，此頻率可調音調
（三）、例：
sbit beep = P0^5;
void main()
{
while(1)
{
beep = ~beep;
delay_ms(1); //時間越短，聲音越尖銳
}
}
（四）、技巧：
1、用兩個定時器時候設定工作方式：
TOMD |= 0x01;
TOMD |= 0x01;
2、關定時器：
TR1 = 0；
