最近看了一下80C51單片機的中斷部分的實驗，做一些筆記，方便以后學習查找。

首先說一下什么是中斷吧，中斷是指CPU在執行當前程序的過程中，由于某種隨機出現的外設（外部設備）請求或CPU內部的異常事件，使CPU暫停正在執行的程序而轉去執行相應的服務處理程序；當服務處理程序運行完畢之后，CPU再返回到暫停處繼續執行原來的程序。

那什么是中斷嵌套呢？簡單點說就是低優先級的中斷可以被高優先級的中斷源所中斷，等高優先級中斷服務程序結束后，再返回去執行被中斷的的低優先級的中斷服務程序。

舉個簡單的栗子吧（之前寫過但不知道怎么刪了，，又讓我重新編輯）：比如我們就是一個CPU，我們當前在洗衣服（當前程序），突然電話鈴聲響了（中斷來了），它的優先級肯定高于洗衣服嘞，此時我們會停止洗衣服而轉去接電話，等到電話打完，我們繼續回去洗衣服（也就是所謂的“”等高優先級中斷服務程序結束后，再返回去執行被中斷的的低優先級的中斷服務程序“”）。

好了，接下來我們來說說怎么去設置一個中斷：

TCON（定時器/計數器控制寄存器）高4位是設置定時計數器，低4位是用來設置外部中斷

這里寫圖片描述

* IT0和IT1是設置外部中斷的觸發方式

當其為0時，為低電平觸發方式。

當其為1時，為負跳變觸發方式。

* IE0和IE1是外部中斷標志位。

* 其他事定時/計數器的控制。

* TF0和TF1是定時器的中斷標志。

* TR0和TR1是打開相應的定時器。

中斷允許寄存器IE

這里寫圖片描述

* EA總中斷允許。

0時：CPU屏蔽所有的中斷請求。

1時：CPU開放所有的中斷。

* ES串行口中斷允許位。

0時：禁止串行中斷。

1時：允許串行中斷。

* ET1和ET0：分別是定時計數器1和定時計數器0中斷允許位。

0時：禁止相應的定時計數器中斷。

1時：允許相應的定時計數器中斷。

 *  EX1和EX0：分別是外部中斷1和外部中斷0的中斷允許位

    0時：禁止相應的外部中斷。

    1時：允許相應的外部中斷。

中斷優先級寄存器IP

這里寫圖片描述

* PS：串行口中斷優先級

0時：串行口中斷優先級定義為高優先級

1時：串行口中斷優先級定義為低優先級

 *  PT1和PT0：分別是定時計數器1和定時計數器0的中斷優先級

    0時：相應的定時計數器中斷為高優先級

    1時：相應的定時計數器中斷為低優先級

 *  PX1和PX0：分別是外部中斷1和外部中斷0的中斷優先級

    0時：相應的外部中斷為高優先級

    1時：相應的外部中斷為低優先級

**一般默認低優先級，不是特別需求不用改**********

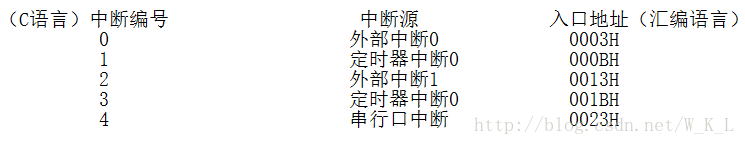

中斷地址

中斷函數的寫法

void  函數名()interrupt 中斷編號

{

    ；

}

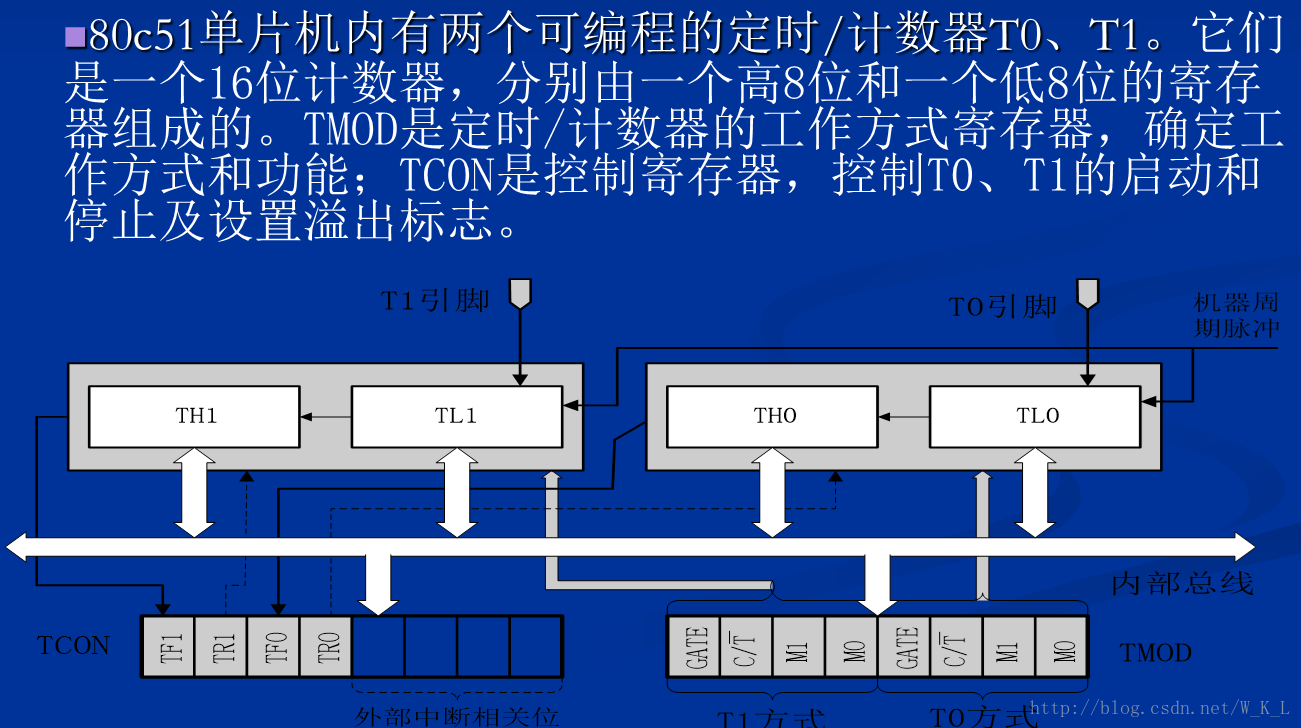

接下來我們來說一下定時器：

定時/計數器實質上是一個加1計數器。它隨著計數器的而輸入脈沖進行自加1，也就是每來一個脈沖，計數器 就自動加1，當加到計數器為全1 的時候，再輸入一個脈沖使計數器歸零，且計數器的溢出使相應的中斷標志位置為1，向CPU發出中斷請求（定時/計數器中斷允許時）。如果定時/計數器工作于定時模式，則表示定時時間已到，如果工作于計數模式，則表示計數值已滿。
**可見，由溢出時計時器的值減去計數初值才是加1計數器的計值。*

TMOD（工作方式寄存器）

* GATE：門控制
0時：僅有運行控制位TRx來控制定時/計數器的開啟。
1時：由TRx和外部中斷脈沖計數（用于計算外部中斷負跳變的次數）
* C/T：計數器模式和定時器模式選擇
0時：選擇定時器模式。
1時：選擇計數器模式。

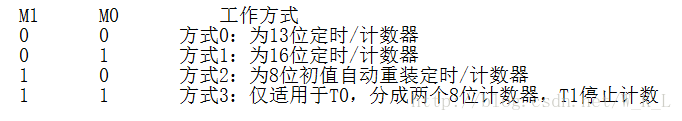

M1和M0:選擇定時/計數器的工作方式

計數器初值的計算：

• 機器周期：CPU完成一個基本操作所需要的時間

• 機器周期=1/單片機的時鐘頻率。

• 51單片機內部時鐘頻率是外部時鐘的12分頻。也就是說當外部晶振的頻率輸入到單片機里面的時候要進行12分頻。比如你用的是12MHZ的晶振，那么單片機內部的時鐘頻率就是 12/12MHZ，當你使用12MHZ的外部晶振的時候，機器周期=1/1M=1us.

• 而我們定時1ms的初值是多少呢，1ms/1us=1000.
  也就是要計數1000個數，初值=6553-1000+1（因為實際上計數器計數到66636才溢出）=64536=FC18H

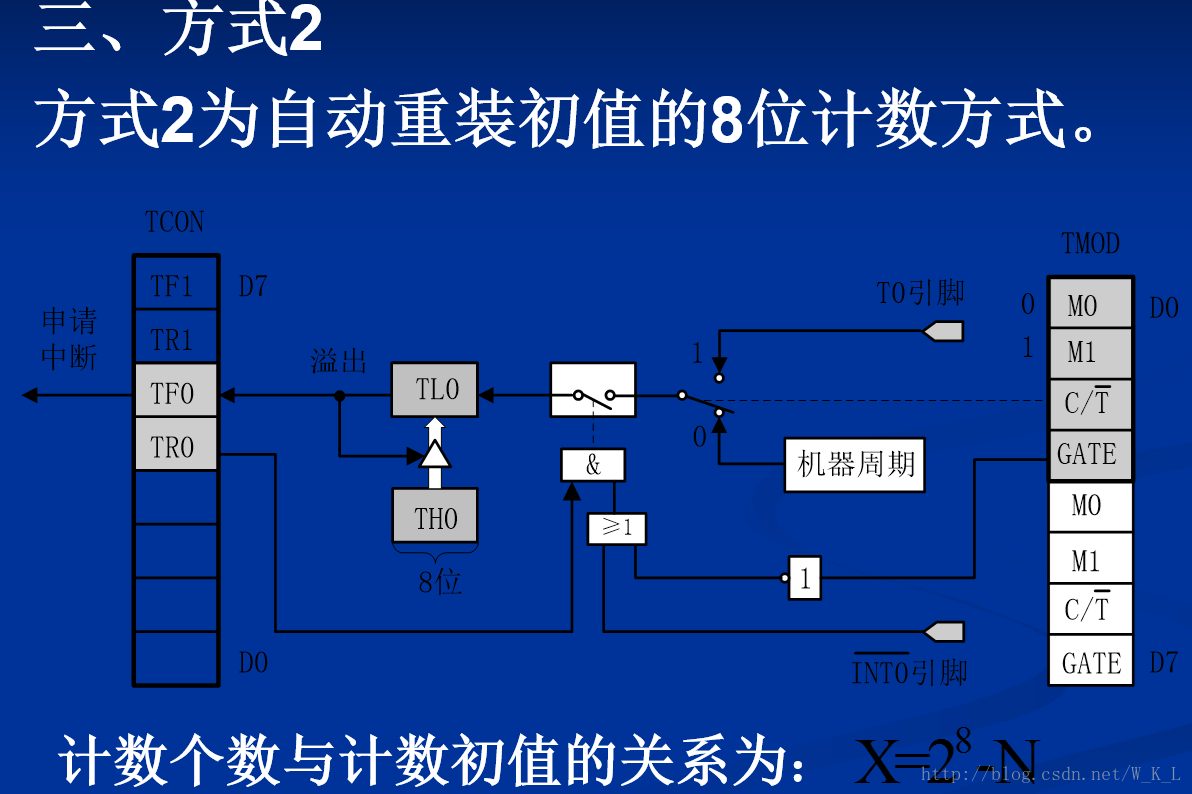

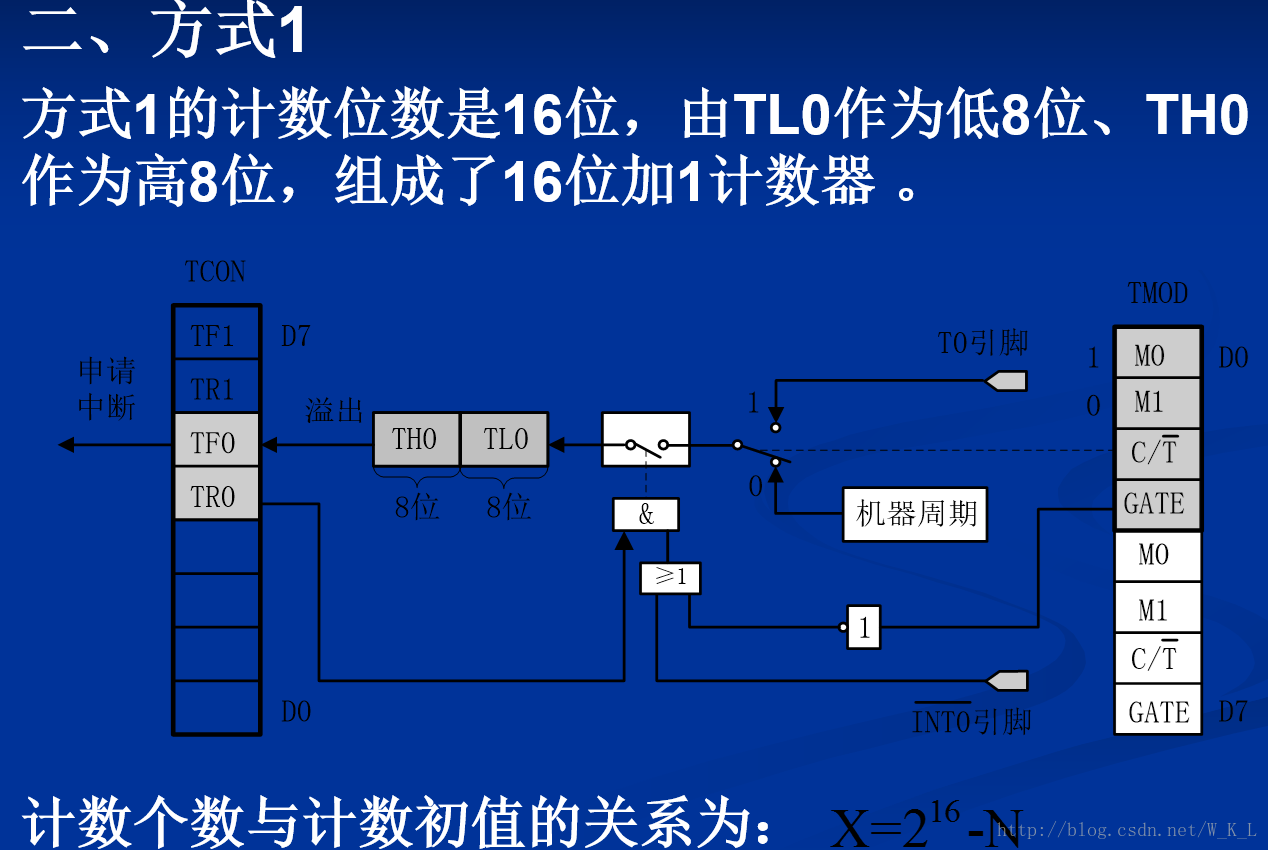

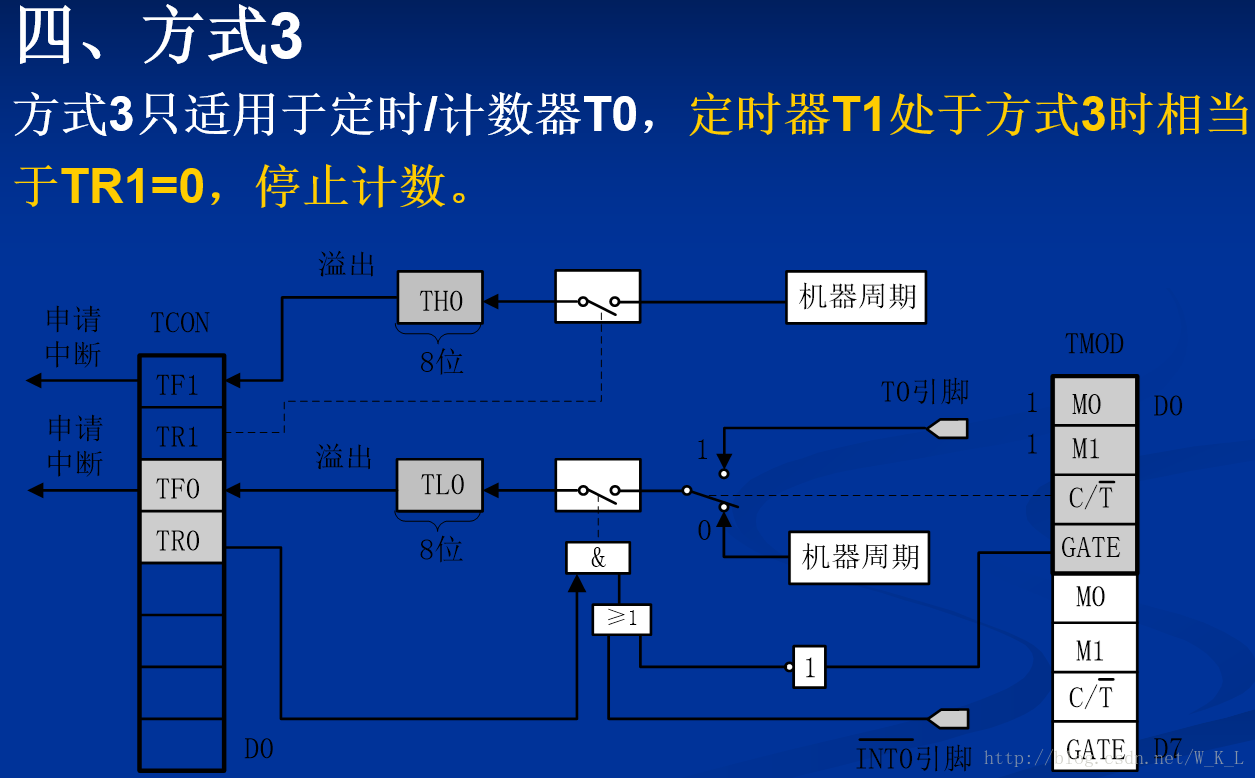

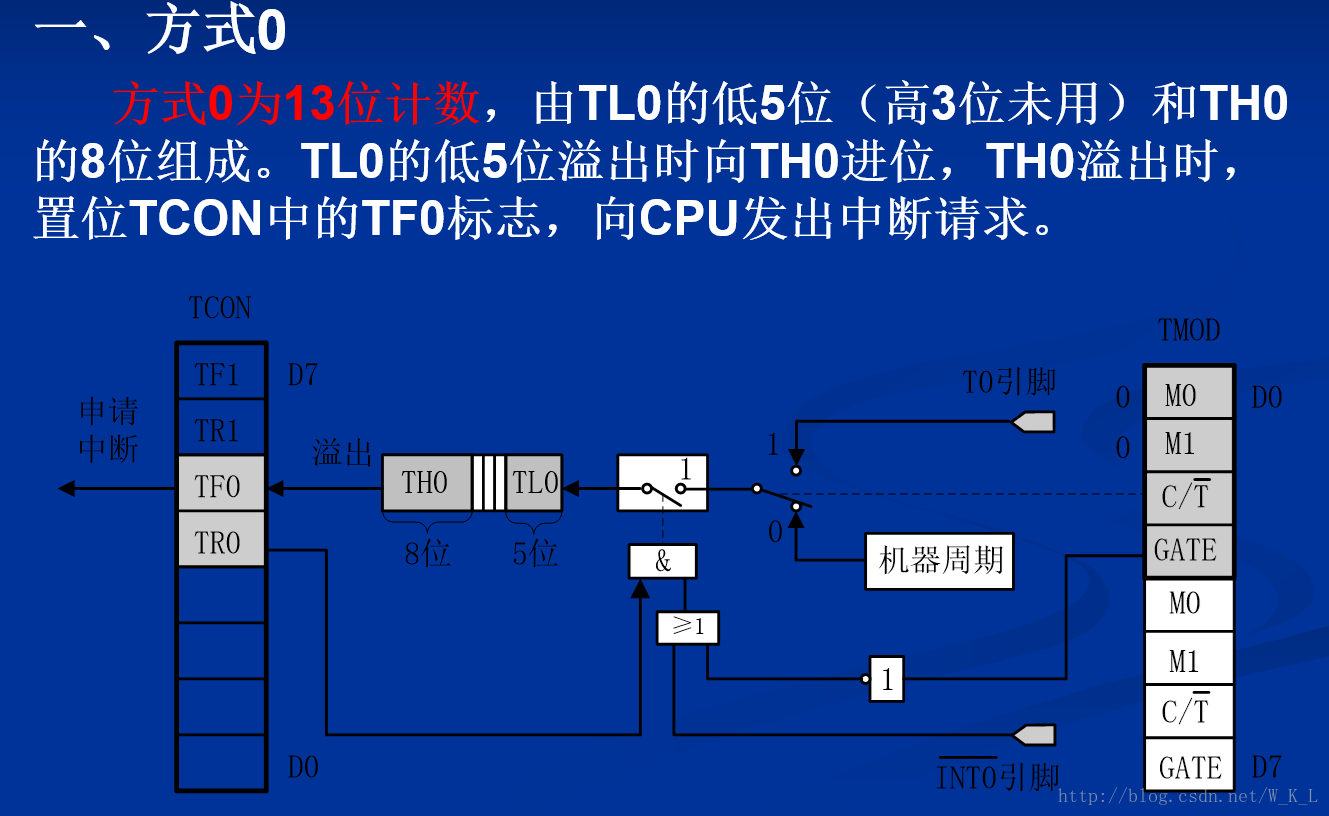

  定時/計數器的工作方式：

  定時器操作步驟：

選擇工作方式（設置M1，M0）

選擇控制方式（設置GATE）

選擇定時器還是計數器模式（設置C/T）

給定時/計數器賦初值（設置THx和TLx）

開啟定時器中斷（設置ET0或ET1）

開啟總中斷（設置EA）

打開計數器（設置TR1或TR0）

    void TimeConfiguration()

    {

        TMOD = 0x01;         //定時器0選擇工作方式1

        TH0 = 0x3C;          //設置初始值

        TL0 = 0xB0;

        EA = 1;              //打開總中斷

        ET0 = 1;             //打開定時器0中斷

        TR0 = 1;             //啟動定時器

    }

中斷操作步驟：

* 打開總中斷（設置EA）

* 設置外部中斷的觸發方式（設置IT0或IT1）

* 設置外部中斷的中斷允許位（設置EX0或EX1）

* 設置外部中斷的優先級（一般默認低優先級，不是特別需求不用改，設置PX0或PX1）

void InConfiguration()

{

        EA=1;             //打開總中斷

        IT1=1;        //設置外部中斷觸發方式為負跳變觸發方式

        EX1=1;        //允許外部中斷1發生中斷

        PX1=0;        //相應的外部中斷為高優先級

}

好了，這部分內容就先小結到這
