第001節段的概念重定位的引入

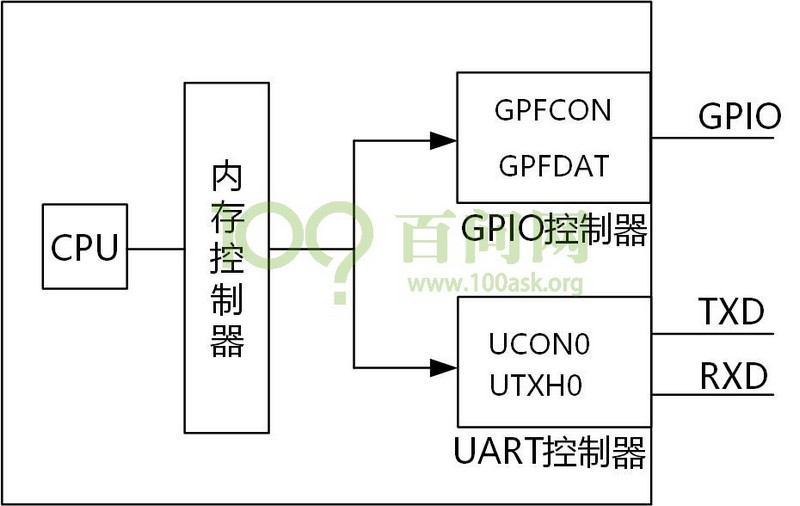

S3C2440的CPU可以直接給SDRAM發送命令、給Nor Flash發送命令、給4K的片上SDRAM發送命令，但是不能直接給Nand Flsh發送命令

假如把程序燒寫到Nand Flsh上，即向Nand Flsh燒入* bin* 文件，CPU是無法從Nand Flsh中取代碼執行的。

為什還可以使用NAND啟動？

• 上電后，Nand啟動硬件會自動把Nand Flsh前4K復制到SRAM；

• CPU從0地址運行SRAM；

如果我的程序大于4K怎么辦？
前4K的代碼需要把整個程序讀出來放到SDRAM(即代碼重定位)。

如果從Nor Flash啟動，會出現什么問題？

將撥動開關撥到Nor Flash啟動時，此時CPU認為的 0地址 在Nor Flash上面，片內內存SRAM的基地址就變成了0x40000000(Nand啟動時片內內存SRAM的基地址基地址是0)，
由于Nor Flash特性：可以像內存一樣讀，但不能像內存直接寫，因此需要把全局變量和靜態變量重定位 放到SDRAM里。

例如執行如下幾條匯編指令

 MOV R0, #0

 LDR R1, [R0] @讀有效

 STR R1, [R0] @寫無效

當程序中含有需要寫的全局變量或靜態變量時，假如是在Nand Flash可以正常操作，如果是在Nor Flash，修改無效。因此我們需要把全局變量和靜態變量重定位 放到SDRAM

#include "s3c2440_soc.h"

#include "uart.h"

#include "init.h"

char g_Char = 'A';　　／／定義一個全局變量

const char g_Char2 = 'B'; //定義固定的全局變量

int g_A = 0;

int g_B;

int main(void)

{

    uart0_init();

    while (1)

    {

        putchar(g_Char);　/＊讓g_Char輸出＊／

        g_Char++;         /* nor啟動時, 此代碼無效 */

        delay(1000000);

    }

    return 0;

}

編譯運行查看是否有效果

查看sdram.dis文件 發現data數據段放在了0x00008474這個地址導致 程序太大

在makefile中加入這么一句話

 arm-linux-ld -Ttext 0 ** -Tdata 0x700 ** start.o led.o uart.o init.o main.o -o sdram.elf

16進制的700就是十進制的2048

這時我們的bin文件就變?yōu)?049

燒寫程序:

燒寫在NORFlash 和 燒寫在NANDFlash觀察這兩種的效果。

設置成NANDFlash啟動沒有問題 顯示ABCDE…

設置成NORFlash啟動顯示AAA…

對于NOR啟動時g_Char++; /* nor啟動時, 此代碼無效 */

Disassembly of section .data:

00000700 <__data_start>:

 700:   Address 0x700 is out of bounds.  //數據段

Disassembly of section .rodata:

                            //放在只讀數據段內

00000474 :         //const char g_Char2 = 'B';

 474:   Address 0x474 is out of bounds.

Disassembly of section .bss:    //bss段

00000804 :             //int g_A = 0;

 804:   00000000    andeq   r0, r0, r0

00000808 :             //int g_B;

 808:   00000000    andeq   r0, r0, r0

Disassembly of section .comment:

一個程序里面有

.text 代碼段

.data 數據段

rodata 只讀數據段(const全局變量)

bss段 (初始值為0，無初始值的全局變量)

commen 注釋

其中bss段和commen 注釋不保存在bin文件中。

第002節_鏈接腳本的引入與簡單測試

前面程序運行，發現從Nand Flash啟動和從Nor Flash啟動表現是不一樣的。

設置成Nand Flash啟動沒有問題 顯示ABCDE…

設置成NOor Flash啟動則顯示AAA…

這是什么原因呢？

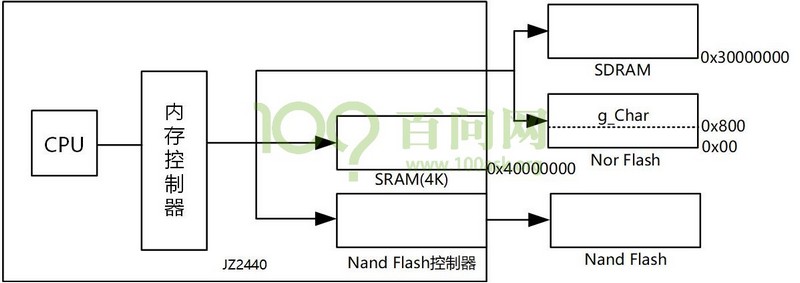

• 假如現在是Nor啟動：


Nor Flash就被認為是0地址，g_Char被放在0x700后面。CPU上電后從0地址開始執行，它能讀取Nor Flash上的代碼，打印出A，當進行g(shù)_Char++的時候，寫操作操作無效，下次讀取的數據仍然是A。

• 假如現在是Nor啟動：

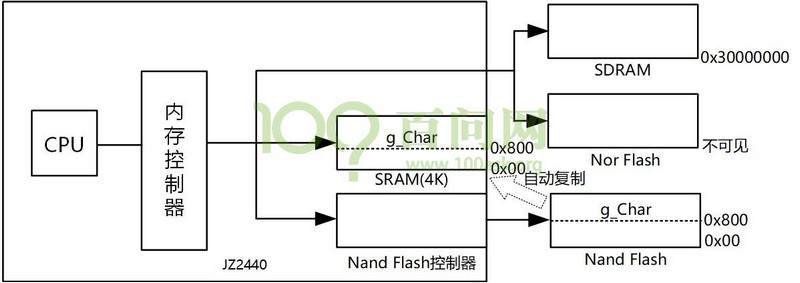

  上電后，Nand Flash前4K代碼就被自動的復制到SRAM里面，SRAM是CPU認為的0地址。CPU上電后從0地址開始執行，它讀取SRAM上的代碼，并g_Char++修改變量，下次讀取的數據就依次增加了。

為了解決Nor Flash里面的變量不能寫的問題，我們把變量所在的數據段放在SDRAM里面，看行不行。

修改Makefile 指定數據段為0x30000000 -Tdata 0x30000000:

 arm-linux-ld -Ttext 0 -Tdata 0x30000000  start.o led.o uart.o init.o main.o -o sdram.elf

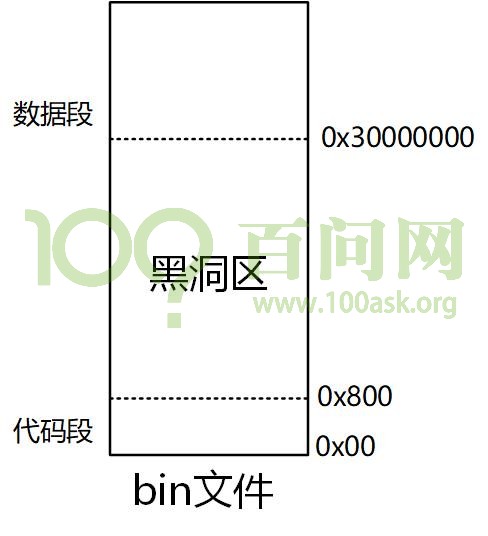

這樣的話編譯出來的bin文件 從0地址 到 0x30000000地址 文件大小有700多MB，代碼段和數據段直接有間隔，稱之為黑洞

解決黑洞有兩個辦法：

第一個方法

把數據段的g_Char和代碼段靠在一起；

燒寫在Nor Flash上面；

運行時把g_char(全局變量)復制到SDRAM，即0x3000000位置(重定位)；

第二個方法

讓文件直接從0x30000000開始，全局變量在0x3……；

燒寫Nor Flash上 0地址處；

運行會把整個代碼段數據段(整個程序)從0地址復制到SDRAM的0x30000000(重定位)；

這兩個方法的區別是前者只重定位了數據段，后者重定位了數據段和代碼段。

參考文檔

[http://ftp.gnu.org/old-gnu/Manuals/ld-2.9.1/html_mono/ld.html Using LD, the GNU linker]

第一種辦法如何實現

修改Makefile的代碼段地址，使用鏈接腳本sdram.lds指定。

 #arm-linux-ld -Ttext 0 -Tdata 0x30000000  start.o led.o uart.o init.o main.o -o sdram.elf

 arm-linux-ld -T sdram.lds start.o led.o uart.o init.o main.o -o sdram.elf

鏈接腳本的語法：

SECTIONS {

...

secname start BLOCK(align) (NOLOAD) : AT ( ldadr )

  { contents } >region :phdr =fill

...

}

我們需要依次排列 代碼段、只讀數據段、數據段、.bss段、.common。

其中數據段放在0x700,但運行時在0x3000000：

SECTIONS {

   .text   0  : { *(.text) }//所有文件的.text

   .rodata  : { *(.rodata) } //只讀數據段

   .data 0x30000000 : AT(0x700) { *(.data) } //放在0x700,但運行時在0x3000000

   .bss  : { *(.bss) *(.COMMON) }//所有文件的bss段，所有文件的.COMMON段

}

重新編譯后燒寫bin文件，發現啟動后顯示亂碼。原因是我們從0x30000000處獲取g_Char，但在這之前，并沒有在0x30000000處準備好數據。因此需要重定位數據段，將0x700的數據移動到0x30000000處，在start.S加入：

 bl sdram_init

 /* 重定位data段 */

 mov r1, #0x700

 ldr r0, [r1]

 mov r1, #0x30000000

 str r0, [r1]

 bl main

上面的這種方法，只能復制0x700處的一位數據，不太通用，下面寫一個更加通用的復制方法：

鏈接腳本修改如下：

SECTIONS {

   .text   0  : { *(.text) }

   .rodata  : { *(.rodata) }

   .data 0x30000000 : AT(0x700)

   {

      data_load_addr = LOADADDR(.data);

      data_start = . ;//等于當前位置

      *(.data)  //等于數據段的大小

      data_end = . ;//等于當前位置

   }

   .bss  : { *(.bss) *(.COMMON) }

}

修改start.S

    bl sdram_init

    /* 重定位data段 */

    ldr r1, =data_load_addr  /* data段在bin文件中的地址, 加載地址 */

    ldr r2, =data_start      /* data段在重定位地址, 運行時的地址 */

    ldr r3, =data_end        /* data段結束地址 */

cpy:

    ldrb r4, [r1] //從r1讀到r4

    strb r4, [r2] //r4存放到r2

    add r1, r1, #1 //r1+1

    add r2, r2, #1 //r2+1

    cmp r2, r3 //r2 r3比較

    bne cpy //如果不等則繼續拷貝

    bl main

第003節_鏈接腳本的解析

鏈接腳本的語法

SECTIONS {

...

secname start BLOCK(align) (NOLOAD) : AT ( ldadr )

  { contents } >region :phdr =fill

...

}

解釋：

 secname  ：段名

 start  ：起始地址：運行時的地址(runtime addr)；重定位地址(relocate addr)

 AT ( ldadr ) ：可有可無(load addr:加載地址) 不寫時LoadAddr = runtime addr

 { contents } 的內容：

 start.o //內容為start.o文件

 *（.text）所有的代碼段文件

 start.o *(.text)文件

elf文件格式

1 鏈接得到elf文件，含有地址信息(load addr)

2 使用加載器

:: 2.1 對于裸板是JTAG調試工具

:: 2.2 對于APP，加載器也是APP 把elf文件解析讀入內存的加載地址

3 運行程序

4 如果loadaddr != runtimeaddr程序本身要重定位

核心程序運行時應該位于 runtimeaddr（reloate addr）或者鏈接地址

bin文件

1 elf生成bin文件

2 硬件機制啟動

3 如果bin文件所在位置 不等于runtimeaddr ，程序本身實現重定位

bin文件/elf文件都不保存bss段 這些都是初始值為0 或者沒有初始化的全局變量

程序運行時把bss段對應的空間清零

做個實驗，把全局變量g_A以16進制打印出來

/* 0xABCDEF12 */

void printHex(unsigned int val)

{

    int i;

    unsigned char arr[8];

    /* 先取出每一位的值 */

    for (i = 0; i < 8; i++)

    {

        arr[i] = val & 0xf;

        val >>= 4;   /* arr[0] = 2, arr[1] = 1, arr[2] = 0xF */

    }

    /* 打印 */

    puts("0x");

    for (i = 7; i >=0; i--)

    {

        if (arr[i] >= 0 && arr[i] <= 9)

            putchar(arr[i] + '0');

        else if(arr[i] >= 0xA && arr[i] <= 0xF)

            putchar(arr[i] - 0xA + 'A');

    }

}

//打印初始值為0的變量

int g_A = 0;

int g_B;

int main(void)

{

    uart0_init();

    puts("\n\rg_A = ");

    printHex(g_A);

    puts("\n\r");

上述代碼，沒有清理bss段 g_A等于莫名奇妙的值 并不等于0 所以需要清理bss段

修改lds鏈接文件

SECTIONS {

   .text   0  : { *(.text) }

   .rodata  : { *(.rodata) }

   .data 0x30000000 : AT(0x700)

   {

      data_load_addr = LOADADDR(.data);

      data_start = . ;

      *(.data)

      data_end = . ;

   }

   bss_start = .; //bss開始地址是當前位置

   .bss  : { *(.bss) *(.COMMON) }

   bss_end = .; //bss結束地址也是當前位置

}

修改start.s，清除bss段

/* 清除BSS段 */

ldr r1, =bss_start

ldr r2, =bss_end

mov r3, #0

clean:

    strb r3, [r1]

    add r1, r1, #1

    cmp r1, r2

    bne clean

    bl main

halt:

現在的代碼全局變量就是為0，通過幾行代碼，就可以少幾十個甚至上千個全局變量的存儲空間。

第004節_拷貝代碼和鏈接腳本的改進

本節進行拷貝代碼的改進和鏈接腳本的改進。

前面重定位時，需要ldrb命令從的Nor Flash讀取1字節數據，再用strb命令將1字節數據寫到SDRAM里面。

cpy:

    ldrb r4, [r1] /*首先從flash讀出一個字節*/

    strb r4, [r2] /*讓后把數據寫到SDRAM*/

    add r1, r1, #1

    add r2, r2, #1

    cmp r2, r3

    bne cpy

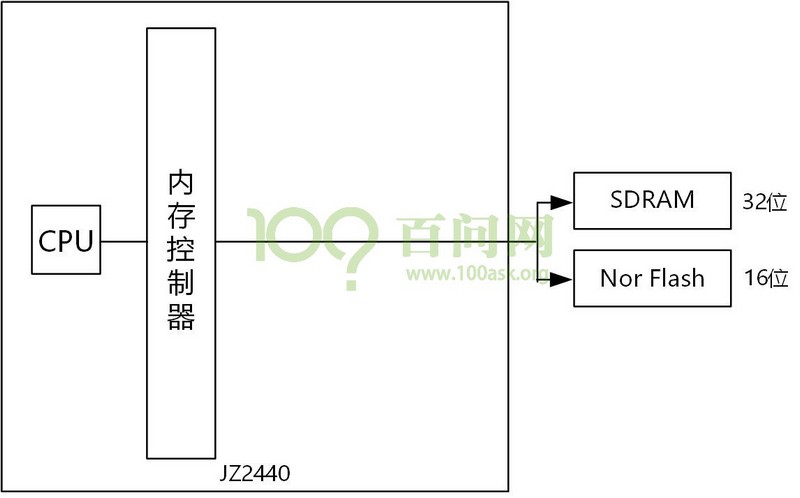

JZ2440上的Nor Flash是16位，SDRAM是32位。

假設現在需要復制16byte數據，

采用ldrb命令每次只能加載1byte，因此CPU需要發出16次命令，內存控制器每次收到命令后，訪問硬件Nor Flash，因此需要訪問硬件16次；

同理，訪問SDRAM時，CPU需要執行strb 16次，內存控制器每次收到命令后，訪問硬件SDRAM，也要16次，這樣總共訪問32次。

現在對其進行改進，使用ldr從Nor Flash中讀，ldr命令每次加載4字節數據，因此CPU只需執行4次，但由于Nor Flash是16位的，內存控制器每次收到CPU命令后，需要拆分成兩次訪問，因此需要訪問硬件8次；

使用str寫SDRAM，CPU只需執行4次，內存控制器每次收到命令后，直接硬件訪問32位的SDRAM，因此這里只需要4次，這樣總共訪問只需要12次。

在整個操作中，花費時間最長的就是硬件訪問，改進后代碼，減少了硬件訪問的次數，極大的提高了效率。

根據上面原理修改代碼，修改start.S：

cpy:

    ldr r4, [r1]

    str r4, [r2]

    add r1, r1, #4 //r1加4

    add r2, r2, #4 //r2加4

    cmp r2, r3 //如果r2 =< r3繼續拷貝

    ble cpy

/* 清除BSS段 */

    ldr r1, =bss_start

    ldr r2, =bss_end

    mov r3, #0

clean:

    str r3, [r1]

    add r1, r1, #4

    cmp r1, r2 //如果r1 =< r2則繼續拷貝

    ble clean

    bl main

然后編譯燒寫，發現啟動后沒有輸出字符。修改主程序，嘗試以整數格式輸出字符，發現輸出的數從0開始，應該是

全局變量被破壞了。

屏蔽掉start.S里面的清理命令，測試是否是清除bss段是清除了全局變量。

clean:

    //str r3, [r1] //注釋掉此句話，str不僅把bss段清除，把全局變量這些也清除了

    add r1, r1, #4

    cmp r1, r2

    ble clean

    bl main

屏蔽后，正常輸出，鎖定了問題大致位置。查看反匯編文件，原來是沒有向4取整。

修改鏈接腳本讓bss段，使用ALIGN(4)向4取整。

SECTIONS {

   .text   0  : { *(.text) }

   .rodata  : { *(.rodata) }

   .data 0x30000000 : AT(0x700)

   {

      data_load_addr = LOADADDR(.data);

      . = ALIGN(4);

      data_start = . ;

      *(.data)

      data_end = . ;

   }

   . = ALIGN(4);//讓當前地址向4對齊

   bss_start = .;

   .bss  : { *(.bss) *(.COMMON) }

   bss_end = .;

}

現在重新編譯燒寫，測試結果正常。

再次查看反匯編文件，發現現在bss段以4字節對齊，清理bss段也是正常的。

Disassembly of section .bss:

30000004 :

30000004:   00000000    andeq   r0, r0, r0

30000008 :

30000008:   00000000    andeq   r0, r0, r0

Disassembly of section .comment:

同樣的問題也會出在代碼重定位這里，如何保證data段起始地址也是向4對齊呢？

也是使用ALIGN(4)向4取整。

SECTIONS

{

    . = 0x30000000;

    . = ALIGN(4);

    .text      :

    {

      *(.text)

    }

    . = ALIGN(4);

    .rodata : { *(.rodata) }

    . = ALIGN(4);

    .data : { *(.data) }

    . = ALIGN(4);

    __bss_start = .;

    .bss : { *(.bss) *(.COMMON) }

    _end = .;

}

Uboot是裸機的集大成者，可以參考uboot鏈接腳本也是類似的。

第005節_代碼重定位與位置無關碼

一個程序，由代碼段、只讀數據段、數據段、bss段等組成。

程序一開始可以燒在Nor Flash上面，運行時代碼段仍可以在Nor Flash運行，但對于數據段，就必須把數據段移到SDRAM中，因為只要在SDRAM里面，數據段的變量才能被寫操作，把程序從一個位置移動到另一個位置，把這個過程就稱為重定位。

前面的例子，我們只是重定位了數據段，這里我們再嘗試重定位整個代碼。

先梳理下把整個程序復制到SDRAM需要哪些技術細節：

1. 把程序從Flash復制到運行地址，鏈接腳本中就要指定運行地址為SDRAM地址；

2. 編譯鏈接生成的bin文件，需要在SDRAM地址上運行，但上電后卻必須先在0地址運行，這就要求重定位之前的代碼與位置無關(是位置無關碼)；

參考Uboot修改鏈接腳本：

SECTIONS

{

    . = 0x30000000;

    . = ALIGN(4);

    .text      :

    {

      *(.text)

    }

    . = ALIGN(4);

    .rodata : { *(.rodata) }

    . = ALIGN(4);

    .data : { *(.data) }

    . = ALIGN(4);

    __bss_start = .;

    .bss : { *(.bss) *(.COMMON) }

    _end = .;

}

現在我們寫的這個鏈接腳本，稱為一體式鏈接腳本，對比前面的分體式鏈接腳本區別在于代碼段和數據段的存放位置是否是分開的。

例如現在的一體式鏈接腳本的代碼段后面依次就是只讀數據段、數據段、bss段，都是連續在一起的。

分體式鏈接腳本則是代碼段、只讀數據段，中間相關很遠之后才是數據段、bss段。

我們以后的代碼更多的采用一體式鏈接腳本，原因如下：

1. 分體式鏈接腳本適合單片機，單片機自帶有flash，不需要再將代碼復制到內存占用空間。而我們的嵌入式系統內存非常大，沒必要節省這點空間，并且有些嵌入式系統沒有Nor Flash等可以直接運行代碼的Flash，就需要從Nand Flash或者SD卡復制整個代碼到內存；

2. JTAG等調試器一般只支持一體式鏈接腳本；

修改start.S段

    /* 重定位text, rodata, data段整個程序 */

    mov r1, #0

    ldr r2, =_start         /* 第1條指令運行時的地址 */

    ldr r3, =__bss_start    /* bss段的起始地址 */

cpy:

    ldr r4, [r1]

    str r4, [r2]

    add r1, r1, #4

    add r2, r2, #4

    cmp r2, r3

    ble cpy

    /* 清除BSS段 */

    ldr r1, =__bss_start

    ldr r2, =_end

    mov r3, #0

clean:

    str r3, [r1]

    add r1, r1, #4

    cmp r1, r2

    ble clean

    bl main

halt:

    b halt

將修改后的代碼重新編譯燒寫在Nor Flash上，上電運行。

對本代碼的啟動情況進行分析:

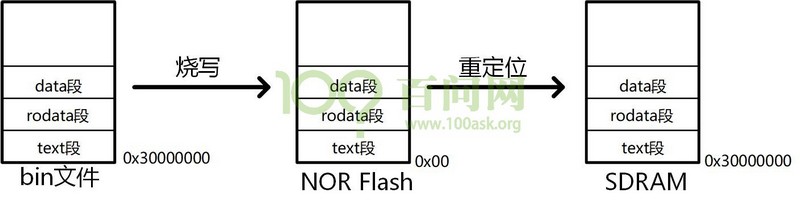

在生成的bin文件里，代碼保存的位置是0x30000000。隨后燒寫到NOR Flash的0地址，但代碼的結構沒有變化。之后再重定位到SDRAM。

查看反匯編：

3000005c:   eb000106    bl  30000478

30000060:   e3a01000    mov r1, #0  ; 0x0
30000064:   e59f204c    ldr r2, [pc, #76]   ; 300000b8 <.text+0xb8>
30000068:   e59f304c    ldr r3, [pc, #76]   ; 300000bc <.text+0xbc>123456

這里的bl 30000478不是跳轉到30000478，這個時候sdram并未初始化;
為了驗證，我們做另一個實驗，修改連接腳本sdram.lds, 鏈接地址改為0x32000478，編譯，查看反匯編：

3000005c:   eb000106    bl  30000478

30000060:   e3a01000    mov r1, #0  ; 0x0
30000064:   e59f204c    ldr r2, [pc, #76]   ; 300000b8 <.text+0xb8>
30000068:   e59f304c    ldr r3, [pc, #76]   ; 300000bc <.text+0xbc>123456

可以看到現在變成了bl 30000478,但兩個的機器碼eb000106都是一樣的，機器碼一樣，執行的內容肯定都是一樣的。
因此這里并不是跳轉到顯示的地址，而是跳轉到: pc + offset，這個由鏈接器決定。

假設程序從0x30000000執行，當前指令地址：0x3000005c ,那么就是跳到0x30000478；如果程序從0運行，當前指令地址:0x5c 調到：0x00000478

跳轉到某個地址并不是由bl指令所決定，而是由當前pc值決定。反匯編顯示這個值只是為了方便讀代碼。

重點：
反匯編文件里， B或BL 某個值，只是起到方便查看的作用，并不是真的跳轉。

怎么寫位置無關碼？

• 使用相對跳轉命令 b或bl;

• 重定位之前，不可使用絕對地址，不可訪問全局變量/靜態變量，也不可訪問有初始值的數組(因為初始值放在rodata里，使用絕對地址來訪問)；

• 重定位之后，使用ldr pc = xxx，跳轉到/runtime地址；

寫位置無關碼，其實就是不使用絕對地址，判斷有沒有使用絕對地址，除了前面的幾個規則，最根本的辦法看反匯編。

因此，前面的例子程序使用bl命令相對跳轉，程序仍在NOR/sram執行，要想讓main函數在SDRAM執行，需要修改代碼：

 //bl main  /*bl相對跳轉，程序仍在NOR/sram執行*/
 ldr pc, =main/*絕對跳轉，跳到SDRAM*/123

第006節重定位清除BSS段的C函數實現

在前面，我們使用匯編程序來實現了重定位和清bss段，本節我們將使用C語言，實現重定位和清除bss段。

1.打開start.S把原來的匯編代碼刪除改為調用C函數

    /* 重定位text, rodata, data段整個程序 */
    mov r1, #0
    ldr r2, =_start         /* 第1條指令運行時的地址 */
    ldr r3, =__bss_start    /* bss段的起始地址 */cpy:
    ldr r4, [r1]
    str r4, [r2]
    add r1, r1, #4
    add r2, r2, #4
    cmp r2, r3
    ble cpy    /* 清除BSS段 */
    ldr r1, =__bss_start
    ldr r2, =_end
    mov r3, #0clean:
    str r3, [r1]
    add r1, r1, #4
    cmp r1, r2
    ble clean1234567891011121314151617181920212223

改為

    /* 重定位text, rodata, data段整個程序 */
    mov r0, #0
    ldr r1, =_start         /* 第1條指令運行時的地址 */
    ldr r2, =__bss_start    /* bss段的起始地址 */
    sub r2, r2, r1          /*長度*/


    bl copy2sdram  /* src, dest, len */

    /* 清除BSS段 */
    ldr r0, =__bss_start
    ldr r1, =_end

    bl clean_bss  /* start, end */123456789101112131415

1. 在init.c 實現如上兩個C函數

void copy2sdram(volatile unsigned int *src, volatile unsigned int *dest, unsigned int len)  /* src, dest, len */{    unsigned int i = 0;    while (i < len)
    {
        *dest++ = *src++;
        i += 4;
    }
}void clean_bss(volatile unsigned int *start, volatile unsigned int *end)  /* start, end */{    while (start <= end)
    {
        *start++ = 0;
    }
}12345678910111213141516171819202122

匯編中，為C語言傳入的參數，依次就是R1、R2、R3。
編譯，燒寫運行沒有問題。

我們假設不想?yún)R編傳入?yún)?shù)，而是C語言直接取參數。

1. 修改start.S 跳轉到C函數不需要任何參數

    bl sdram_init    //bl sdram_init2     /* 用到有初始值的數組, 不是位置無關碼 */

    /* 重定位text, rodata, data段整個程序 */
    bl copy2sdram    /* 清除BSS段 */
    bl clean_bss123456789

1. 修改鏈接腳本，讓__code_start 等于當前地址，也就是這里的0x30000000

SECTIONS
{
    . = 0x30000000;

    __code_start = .; //定義__code_start地址位當前地址

    . = ALIGN(4);
    .text      :
    {
      *(.text)
    }

    . = ALIGN(4);
    .rodata : { *(.rodata) }

    . = ALIGN(4);
    .data : { *(.data) }

    . = ALIGN(4);
    __bss_start = .;
    .bss : { *(.bss) *(.COMMON) }
    _end = .;
}1234567891011121314151617181920212223

3.修改init.c 用函數來獲取參數

void copy2sdram(void)
{    /* 要從lds文件中獲得 __code_start, __bss_start
     * 然后從0地址把數據復制到__code_start
     */

    extern int __code_start, __bss_start;//聲明外部變量

    volatile unsigned int *dest = (volatile unsigned int *)&__code_start;    volatile unsigned int *end = (volatile unsigned int *)&__bss_start;    volatile unsigned int *src = (volatile unsigned int *)0;    while (dest < end)
    {
        *dest++ = *src++;
    }
}void clean_bss(void)
{    /* 要從lds文件中獲得 __bss_start, _end
     */
    extern int _end, __bss_start;    volatile unsigned int *start = (volatile unsigned int *)&__bss_start;    volatile unsigned int *end = (volatile unsigned int *)&_end;    while (start <= end)
    {
        *start++ = 0;
    }
}1234567891011121314151617181920212223242526272829303132333435

編譯燒寫運行 ，沒有問題。

總結:
C函數怎么使用lds文件總的變量abc？

• 在C函數中聲明改變量為extern外部變量類型，比如：extern int abc;

• 使用時，要取址，比如：int *p = &abc;//p的只即為lds文件中abc的值

匯編文件中可以直接使用外部鏈接腳本中的變量,但C函數中要加上取址符號。
解釋一下原因：
C函數中，定義一個全局變量int g_i;，程序中必然有4字節的空間留出來給這個變量g_i。

假如我們的lds文件中有很多變量

lds{
    a1 = ;
    a2 = ;
    a3 = ;
    ...
}

如果我們C程序只用到幾個變量，完全沒必要全部存儲lds里面的所有變量，C程序是不保存lds中的變量的。

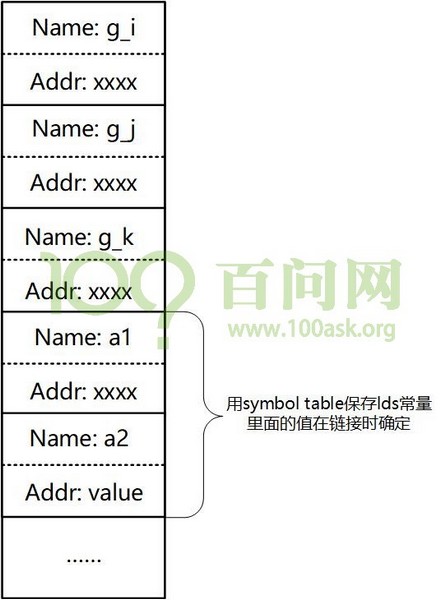

對于萬一要用到的變量，編譯程序時，有一個symbol table符號表：

如何使用symbol table符號表？

• 對于常規變量g_i，得到里面的值，使用&g_i得到addr；

• 為了保持代碼的一致，對于lds中的a1，使用&a1得到里面的值;

這只是一個編譯器的小技巧，不用深究。

結論：

• C程序中不保存lds文件中的變量，lds再大也不影響;

• 借助symbol table保存lds的變量，使用時加上”&”得到它的值，鏈接腳本的變量要在C程序中聲明為外部變量，任何類型都可以；
