1.OLED相關

參見—->51 軟件模擬SPI驅動OLED

2.硬件SPI

參見—->SPI專題（二）——STM32驅動FLASH(W25Q64)

3.驅動程序

驅動程序參照51單片機進行移植，只不過模擬的SPI換成STM32硬件SPI，不用再寫時序部分的代碼。對于STM32的硬件SPI，我們在驅動FLASH中已有介紹，這里就不再做介紹。

OLED引腳部分定義：

#ifndef __OLED_H

#define __OLED_H

#include "spi.h"

#include "stm32f10x.h"

#include "stm32f10x_conf.h"

#define Max_Column  128

#define Max_Row     64

#define SIZE 16 //顯示字體選擇

#define RCC_APB2Periph_OLED_PORT    RCC_APB2Periph_GPIOA

#define OLED_PORT                   GPIOA

#define OLED_CS_PIN     GPIO_Pin_2

#define OLED_CS_LOW     GPIO_ResetBits(GPIOA,GPIO_Pin_2)

#define OLED_CS_HIGH    GPIO_SetBits(GPIOA,GPIO_Pin_2)

#define OLED_DC_PIN     GPIO_Pin_3

#define OLED_DC_LOW     GPIO_ResetBits(GPIOA,GPIO_Pin_3)

#define OLED_DC_HIGH    GPIO_SetBits(GPIOA,GPIO_Pin_3)

#define OLED_RST_PIN    GPIO_Pin_4

#define OLED_RST_LOW    GPIO_ResetBits(GPIOA,GPIO_Pin_4)

#define OLED_RST_HIGH   GPIO_SetBits(GPIOA,GPIO_Pin_4)

#define OLED_CLK_PIN    GPIO_Pin_5

#define OLED_DATA_PIN   GPIO_Pin_7

void SPI_OLED_Init(void);

void OLED_Write_Byte(uint8_t dat);

void OLED_Write_Data(uint8_t dat);

void OLED_Write_Cmd(uint8_t cmd);

void OLED_Set_Pos(u8 x,u8 y);

void OLED_Display_On(void);

void OLED_Display_Off(void);

void OLED_Display_Clear(void);

void OLED_Display_Onechar(u8 x,u8 y,u8 str);

void OLED_Display_String(u8 x,u8 y,u8 *str);

void OLED_Display_Chinese(u8 x,u8 y,u8 no);

void OLED_Display_Picture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[]);

u32 OLED_Pow(u8 m,u8 n);

void OLED_Display_Num(u8 x,u8 y,u32 num,u8 len,u8 size_num);

void OLED_Init(void);

#endif

連接的時候需要看清楚，一開始我就不小心把SPI的CLK與DO接反了，半天找不到原因，這種問題就太低級了，一定得多細心。

OLED初始化：

void SPI_OLED_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_OLED_PORT, ENABLE );

    //片選信號初始化

    GPIO_InitStructure.GPIO_Pin = OLED_CS_PIN|OLED_DC_PIN|OLED_RST_PIN;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //復用推挽輸出

    GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

    GPIO_Init(OLED_PORT, &GPIO_InitStructure);

    GPIO_SetBits(OLED_PORT,OLED_CS_PIN|OLED_DC_PIN|OLED_RST_PIN);

    SPI1_Init();           //初始化SPI

    SPI1_SetSpeed(SPI_BaudRatePrescaler_16);    //設置為18M時鐘,高速模式

}

OLED寫數據實現：

//硬件SPI發送數據

void OLED_Write_Byte(uint8_t dat)

{

    SPI1_ReadWriteByte(dat);

}

//寫入數據

void OLED_Write_Data(uint8_t dat)

{

    OLED_CS_LOW;

    OLED_DC_HIGH;

    OLED_Write_Byte(dat);

}

//寫入命令

void OLED_Write_Cmd(uint8_t cmd)

{

    OLED_CS_LOW;

    OLED_DC_LOW;

    OLED_Write_Byte(cmd);

}

下面就是OLED的具體實現，開啟，初始化，寫一個字節，寫字符串等，也是在51MCU的基礎上修改而成。

//Function:設置顯示坐標

//Input:x:橫坐標;y:縱坐標

//Output:無

//Return:無

//Others:無

void OLED_Set_Pos(uint8_t x,uint8_t y)

{

    OLED_Write_Cmd(0xb0+y);//列偏移

    OLED_Write_Cmd(((x&0xf0)>>4)|0x10);//行高四位地址

    OLED_Write_Cmd((x&0x0f)|0X01);//行低四位地址

}

//Function:開啟OLED顯示

//Input:無

//Output:無

//Return:無

//Others:無

void OLED_Display_On(void)

{

    OLED_Write_Cmd(0X8D);//設置DCDC

    OLED_Write_Cmd(0X14);//打開DCDC

    OLED_Write_Cmd(0XAF);//打開OLED

}

//Function:關閉OLED顯示

//Input:無

//Output:無

//Return:無

//Others:無

void OLED_Display_Off(void)

{

    OLED_Write_Cmd(0X8D);//設置DCDC

    OLED_Write_Cmd(0X10);//關閉DCDC

    OLED_Write_Cmd(0XAE);//關閉OLED

}

//Function:清屏

//Input:無

//Output:無

//Return:無

//Others:無

void OLED_Display_Clear(void)

{

    u8 page,len;

    for(page=0;page<8;page++)

    {

        OLED_Write_Cmd(0xB0+page);//設置頁地址(0--7)

        OLED_Write_Cmd(0X00);//設置顯示位置—列低地址

        OLED_Write_Cmd(0X10); //設置顯示位置—列高地址

        for(len=0;len<128;len++)

            OLED_Write_Data(0);//寫入0;屏熄滅

    }

}

//Function:在指定位置顯示一個字符,包括部分字符

    //x:0~127;y:0~63;size:選擇字體 16/12

//Input:x：橫坐標;y:縱坐標;str:顯示的字符

//Output:無

//Return:無

//Others:無

void OLED_Display_Onechar(u8 x,u8 y,u8 str)

{

    u8 i=0,ret=0;

    //ret = str -32;

    ret = str - ' ';//得到偏移后的值,對ASCLL碼進行一個減法.即在二維數組里找它的位置

    if(x>Max_Column-1)

    {

        x = 0;

        y = y + 2;//針對16號的字符

    }

    if(SIZE == 16 )

    {

        OLED_Set_Pos(x,y);

        //16的字體分成兩部分寫入

        for(i=0;i<8;i++)

        OLED_Write_Data(F8X16[ret*16+i]);

        OLED_Set_Pos(x,y+1);

        for(i=0;i<8;i++)

            OLED_Write_Data(F8X16[ret*16+i+8]);

    }

    else{

        OLED_Set_Pos(x,y+1);

        for(i=0;i<6;i++)

            OLED_Write_Data(F6x8[ret][i]);

    }

}

//Function:顯示字符串

//Input:x：橫坐標;y:縱坐標;str:顯示的字符串

//Output:無

//Return:無

//Others:無

void OLED_Display_String(u8 x,u8 y,u8 *str)

{

    u8 i=0;

    while(str[i]!='\0')

    {

        OLED_Display_Onechar(x,y,str[i]);

        x += 8;

        if(x>120)

        {

            x = 0;

            y += 2;

        }

        i++;

    }

}

//Function:顯示中文

//Input:x：橫坐標;y:縱坐標;no:顯示的字的序號

//Output:無

//Return:無

//Others:無

void OLED_Display_Chinese(u8 x,u8 y,u8 no)

{

    u8 ch,addr=0;

    OLED_Set_Pos(x,y);

    for(ch=0;ch<16;ch++)//數組行列尋址

    {

        OLED_Write_Data(TEST[2*no][ch]);//漢字是2個字節

        addr += 1;

    }

    OLED_Set_Pos(x,y+1);

    for(ch=0;ch<16;ch++)

    {

        OLED_Write_Data(TEST[2*no+1][ch]);

        addr += 1;

    }

}

//Function:顯示圖片

//Input:x0,x1：橫坐標;y0,y1:縱坐標;BMP:顯示的圖片

//注意：y1<8,頁尋址模式

//Output:無

//Return:無

//Others:無

void OLED_Display_Picture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[])

{

    u8 x,y;

    u32 i=0;

    if(y1%8==0)

        y = y1 / 8;

    else

        y = y1 /8 + 1;

    for(y=y0;y

    {

        OLED_Set_Pos(x0,y);

        for(x=x0;x

        {

            OLED_Write_Data(BMP[i++]);

        }

    }

}

//計算m的n次方

u32 OLED_Pow(u8 m,u8 n)

{

    u32 ret = 1;

    while(n--)

        ret *= m;

    return ret;

}

//Function:顯示數字

//Input:x：橫坐標;1:縱坐標;num:顯示的數字：len：數字長度;size_num:數字字體

//Output:無

//Return:無

//Others:無

void OLED_Display_Num(u8 x,u8 y,u32 num,u8 len,u8 size_num)

{

    u8 t,temp;

    u8 enshow = 0;

    for(t=0;t

    {

        temp = (num/OLED_Pow(10,len-t-1))%10;//把顯示的數字一位一位取出來

        if(enshow==0&&t<(len-1))

        {

            if(temp==0)

            {

                OLED_Display_Onechar(x+(size_num/2)*t,y,' ');

                continue;

            }

            else

                enshow = 1;

        }

        OLED_Display_Onechar(x+(size_num/2)*t,y,temp+'0');

    }

}

//初始化SSD1306

//命令設置與開啟函數作用重疊......

void OLED_Init(void)

{

    SPI_OLED_Init();

    OLED_RST_HIGH;

    delay_ms(200);

    OLED_RST_LOW;

    delay_ms(200);

    OLED_RST_HIGH;

    OLED_Write_Cmd(0xAE);//關閉OLED

    OLED_Write_Cmd(0x00);//設置列低位地址

    OLED_Write_Cmd(0x10);//設置列高位地址

    OLED_Write_Cmd(0x40);//設置起始行地址及映射RAM顯示起始行 (0x00~0x3F)

    OLED_Write_Cmd(0x81);//對比度設置

    OLED_Write_Cmd(0xCF); // Set SEG Output Current Brightness

    OLED_Write_Cmd(0xA1);//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常

    OLED_Write_Cmd(0xC8);//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常

    OLED_Write_Cmd(0xA6);//設置顯示方式;bit0:1,反相顯示;0,正常顯示

    OLED_Write_Cmd(0xA8);//設置驅動路數(1 to 64)

    OLED_Write_Cmd(0x3f);//--1/64 duty

    OLED_Write_Cmd(0xD3);//-設置顯示偏移(0x00~0x3F)

    OLED_Write_Cmd(0x00);//-not offset

    OLED_Write_Cmd(0xd5);//--set display clock divide ratio/oscillator frequency

    OLED_Write_Cmd(0x80);//--set divide ratio, Set Clock as 100 Frames/Sec

    OLED_Write_Cmd(0xD9);//--set pre-charge period

    OLED_Write_Cmd(0xF1);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock

    OLED_Write_Cmd(0xDA);//--set com pins hardware configuration

    OLED_Write_Cmd(0x12);

    OLED_Write_Cmd(0xDB);//--set vcomh

    OLED_Write_Cmd(0x40);//Set VCOM Deselect Level

    OLED_Write_Cmd(0x20);//設置頁地址模式(0x00/0x01/0x02)

    OLED_Write_Cmd(0x02);//

    OLED_Write_Cmd(0x8D);//--set Charge Pump enable/disable

    OLED_Write_Cmd(0x14);//--set(0x10) disable

    OLED_Write_Cmd(0xA4);//禁用顯示開啟;bit0:1,開啟;0,關閉;(白屏/黑屏)(0xa4/0xa5)

    OLED_Write_Cmd(0xA6);// 不使用反向顯示 (0xa6/a7)

    OLED_Write_Cmd(0xAF);//打開顯示

    OLED_Write_Cmd(0xAF); /*display ON*/

    OLED_Display_Clear();

    OLED_Set_Pos(0,0);

}

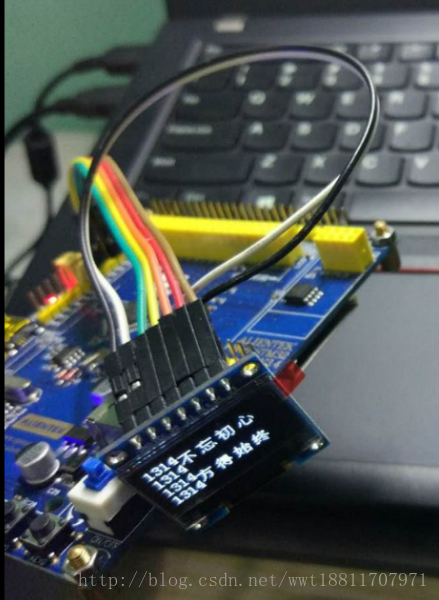

實現效果：
