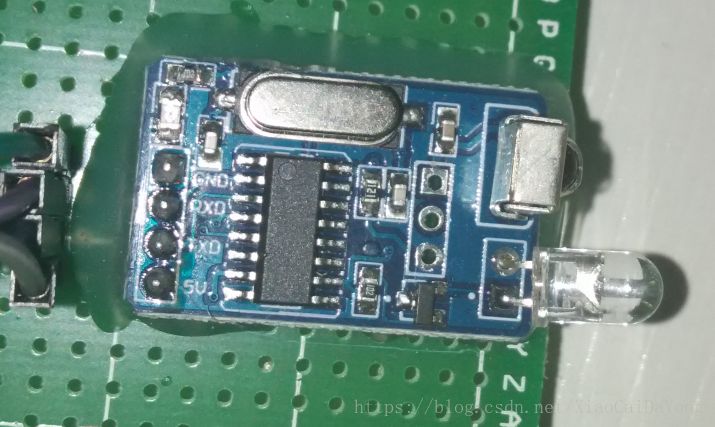

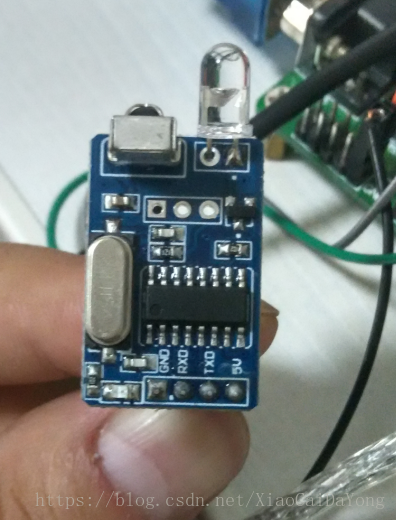

寫這篇文章之前先看一下模塊長什么樣子，如圖：

這個模塊淘寶上一搜一堆，請各位學習者可以網上下載。

現在我們要驗證一下這個模塊是怎么工作的，先看他的引腳

GND RXD TXD 5V

引腳很簡單，現在我們使用USB-TTL與我們這個模塊相連接，然后用PC上的串口調試助手來完成模塊的驗證。連接，如下表：

NEC紅外收發模塊 USB-TTL

GND GND

RXD TXD

TXD RXD

5V 5V

注意：這里我們只將模塊與USB-TTL直接相連，并沒有涉及單片機，請大家注意。

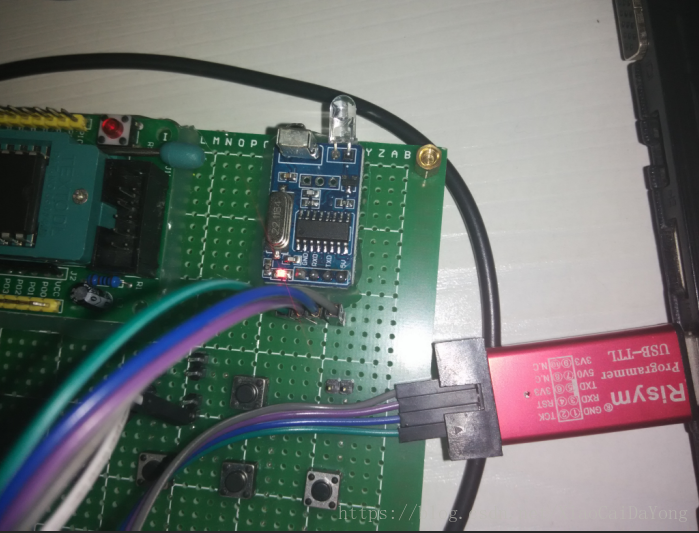

連接圖：

打開串口調試助手，如圖：

其它的調試助手都是可以的，我使用的這個。

在操作之前可以看一個視頻：http://v.youku.com/v_show/id_XNjIwMjk4ODUy.html

重點的是看資料，網上很多：http://pan.baidu.com/s/1qYlunYO

資料名稱：YS-IRTM發射模塊使用手冊http://pan.baidu.com/s/1qYlunYO

其默認設置的波特率為9600bps，為了方便和單片機相連。

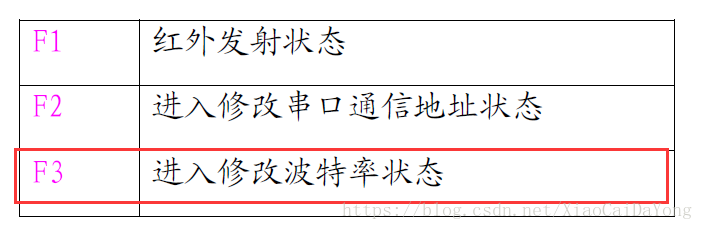

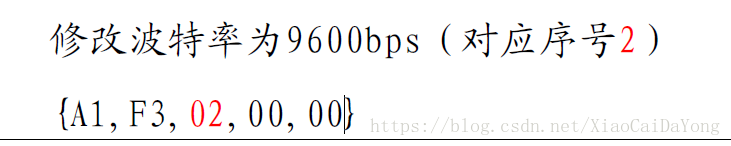

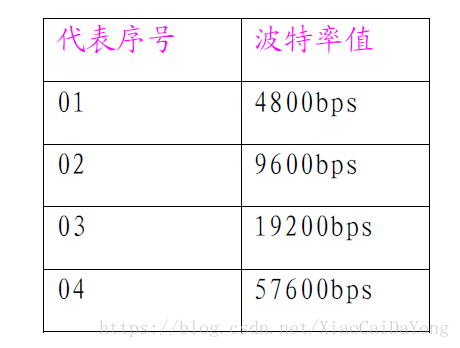

但波特率也是可以修改的，如命令：

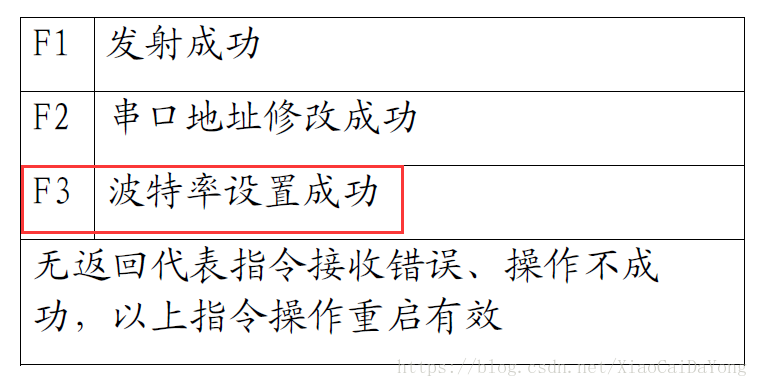

如果修改成功了，則會返回F3，如圖：

現在根據上面的說明來修改一下我們的模塊波特率，修改成4800bps，

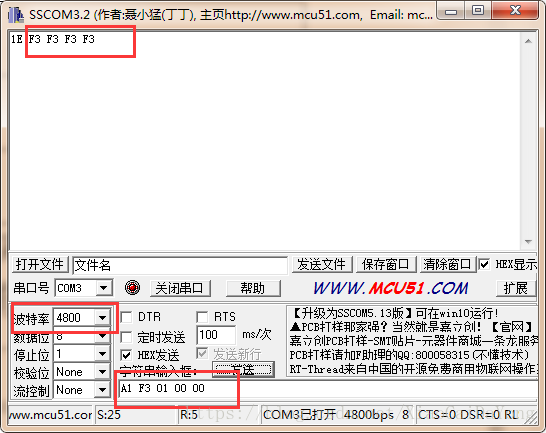

那么命令應該寫成：A1 F3 01 00 00，如果成功這回返回F3，現在來驗證一下：

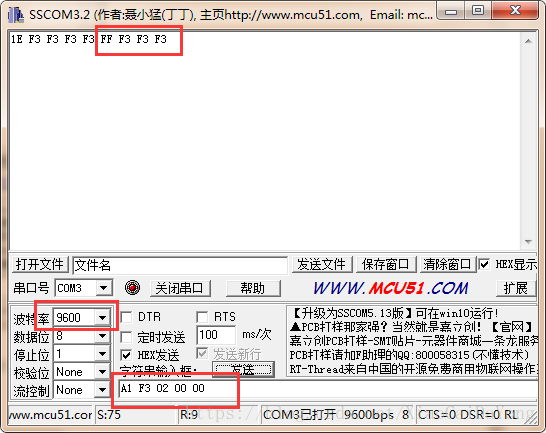

修改成功，我們一般選擇波特率為9600bps，因此，可以輸入命令，A1 F3 02 00 00將其改回去。

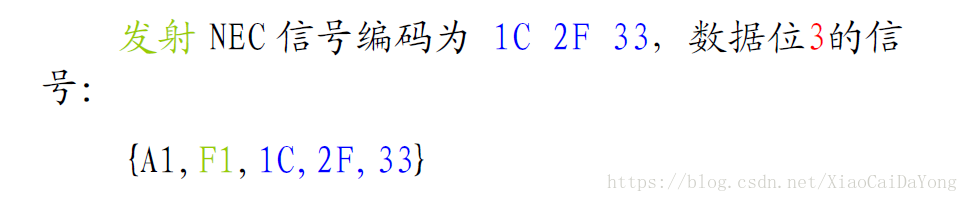

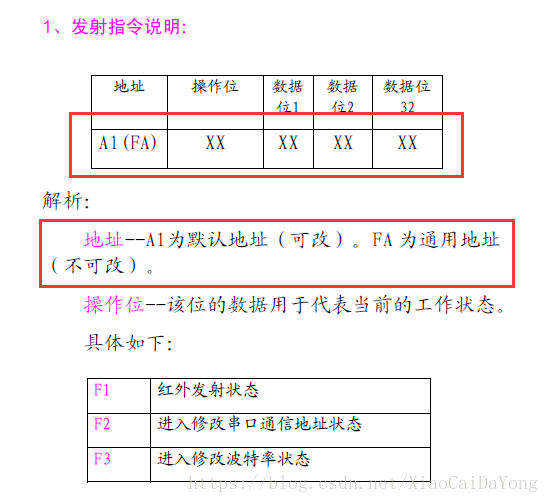

再來看看如何發送數據，這個也是有命令格式的：

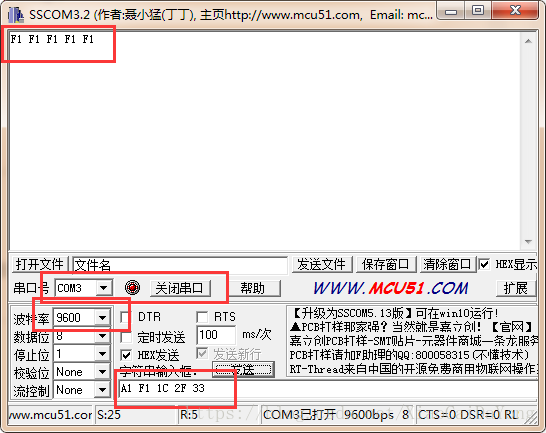

現在，我們發送上面的數據A1 F1 1C 2F 33，如果發送成功，在串口調試助手中將會收到F1，表示發送成功，如圖：

這時注意觀察紅外模塊，你會發現上面的指示紅燈會閃爍，發送一次閃爍一次。

這時就能驗證自己的紅外模塊是正常的，可以繼續下面學習了。
