本章為系列指南的第六章，這一章我們暫時離開Keil，離開STM32，離開C語言，這一章我們要去了解一些以太網相關的知識，特別是學習使用大名鼎鼎的調試以太網通信程序的利器：WireShark。

幀結構

我們從小就聽說過計算機中全都是二進制的0和1，這個道理幾乎連考不上三本的文科生都懂，但是很難有直觀的感受，甚至連由16個bit，也就是16個二進制的0/1構成的十六進制0/F，再由兩個十六進制的0/F形成的0x00/0xFF這種Byte（字節），都很難直觀感受到，畢竟計算機世界太豐富了，各類色彩，圖片，網站，視頻，游戲充斥著我們的日常，所謂「亂花漸欲迷人眼，淺草才能沒馬蹄」，形形色色的計算機資源就是「亂花」，其背后單調的Byte才是「淺草」，我們在網絡通信時只需要Byte的顆粒度，至于細化到bit的精度，只有在研究純電子電路時才會涉及到。如果說如何傳輸bit是PHY層負責的問題，那么如何構造和解析Byte就是MAC層要肩負的責任了。

由Byte組成的一個個網絡幀，勢必要按照一定的格式進行排列，就像如果要你自己自己編排一個串口通信的協議，你也一定會考慮包頭、包尾、校驗位這些。

Ethernet V2協議在鏈路層規定了一個基本的幀結構，如下：

因此，最小的幀長度是6 + 6 + 2 + 46 + 4 = 64個Byte，最大長度是6 + 6 + 2 + 1500 + 4 = 1518個Byte。

上表最后4個Byte形成了一組循環冗余的CRC校驗數據，很遺憾的是我們能通過軟件手段監聽出來的幀結構都不會含有這段數據，因為網卡在接受到報文后就會立即對數據進行校驗，凡是不滿足校驗規則的數據包會直接丟棄，不會觸發操作系統的以太網事件。因此你能監聽到的報文都是符合規則的，網卡交給上層軟件應用時也會自動將校驗數據剝離。此外，具體的循環冗余CRC校驗的算法是什么大家也不用管了，在使用STM32調用發包指令時，MAC層會幫我們計算好的。

一個典型的ARP幀報文如下：

ff ff ff ff ff ff 00 11 0e 0b 03 8a 08 06 00 01

08 00 06 04 00 01 00 11 0e 0b 03 8a c0 a8 01 c7

00 00 00 00 00 00 c0 a8 01 fe 00 00 00 00 00 00

00 00 00 00 00 00 00 00 20 20 20 20

這是一個最簡單的60Byte的ARP報文（另有4個FCS校驗數據被網卡吞了，總長度64Byte），看上去是不是像是亂碼，完全無法理解，別著急，下面介紹網絡編程的神器WireShark。

WireShark·線路鯊魚

這款名字里帶有「鯊魚」的軟件，真的是名副其實，大鱷級的網絡編程神器：精確到微妙級別的底層網絡包監聽，內置上千種網絡協議，上下文分析得絲絲入扣，你通過它即可完全理解整個網絡上正在發生了什么。無論是初學網絡的思科學員想一窺網絡的究竟，還是努力工作的程序員需要進行協議的分析，亦或是躲在陰暗處的黑客試圖在交換機上刮起一場網絡風暴，WireShark都能助你一臂之力。

軟件下載地址：https://www.wireshark.org/#download

WireShark為了能夠監聽到網絡底層的數據包，在Windows上使用了叫做winpcap的技術，而winpcap又是使用了libpcap這個庫，這樣的調用關系其實是為了解決一件事：能在操作系統上層操作底層網絡數據包。

我們平時在C++，JAVA中談論到的網絡編程，其實所處的層級都是高層，回想一下那些Socket編程所講到的知識，一般上來就會講TCP/UDP，也就是處在高層應用開發的高度來講，網絡編程非TCP即UDP，別無其他。在《STM32F4+DP83848以太網通信指南第一章：知識儲備》里我講到以太網分為很多層（按照OSI模型有七層，按照TCP/IP協議有五層），除了應用層以外，我們還有很多底層的數據包跑在網絡上（比如ARP數據包、ICMP數據包等），這些數據包大部分不是由一般編程人員通過各種網絡應用程序發起的，那么它們是由誰發起的，又是由誰來負責接受和解析呢？這個答案是網卡、交換機，以及操作系統，這些數據包關系到網絡的通路、拓撲、路由，用戶層面一般不需要了解和控制，對操作系統來說，一般也是不會讓用戶隨意觸碰甚至自行構建網絡幀的。

WireShark利用winpcap做到了監聽底層網絡包，它嚴格地限制了自己無法對網絡數據進行修改、編輯、轉發。一旦普通用戶對以太網的了解更多一些，并且能夠利用WireShark處理和轉發網絡包，那對于網絡安全真是一件非?？植赖氖虑?。

說了這么多，其實都是在講一些周邊知識。WireShark的安裝步驟我就不贅述了，下載和安裝都是很簡單的，現在我們來看看上面提到的那份看上去像亂碼的ARP數據包，其實它就是我用WireShark捕獲到的，上面的「亂碼」只不過是我用十六進制的方式直接復制出來，接下來我們看看這份數據包在WireShark的幫助下會不會更清晰一點：

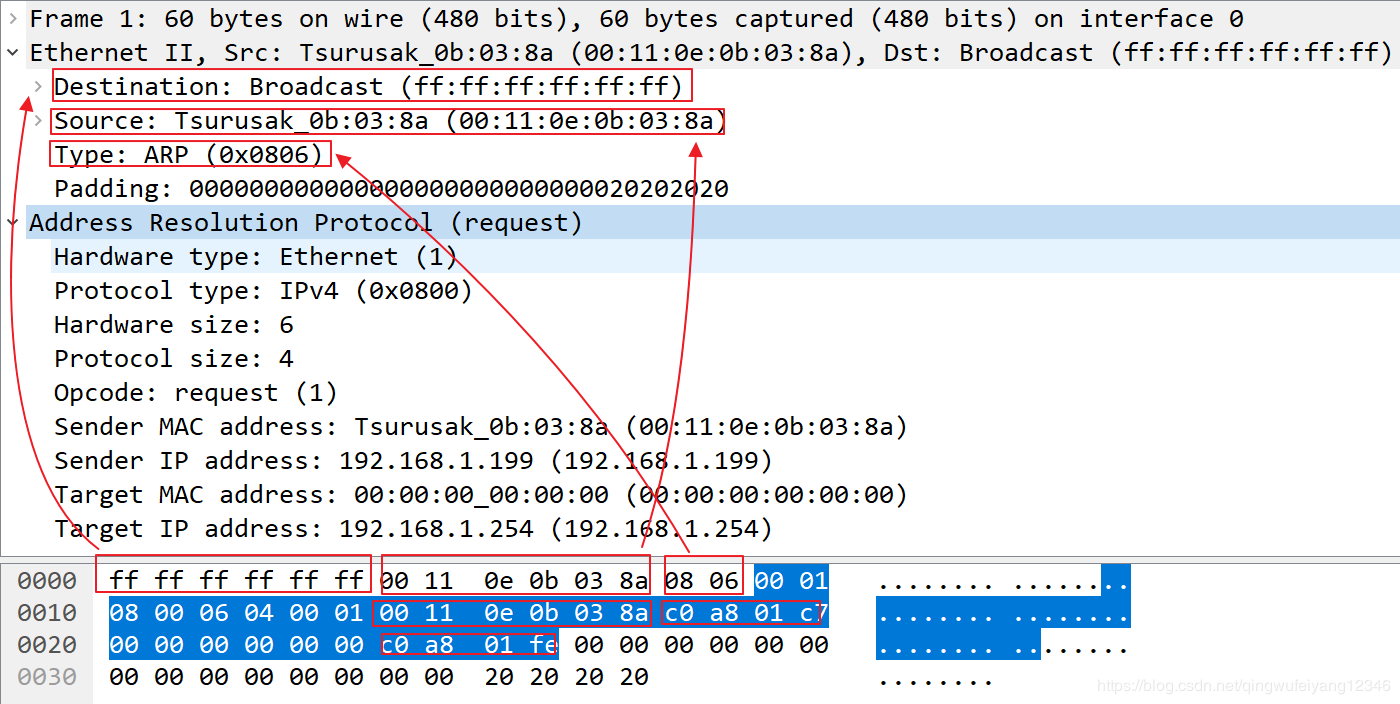

如上圖所示，在WireShark的幫助下，數據包中每一個結構都清晰可見，WireShark幫助我們將一堆十六進制的Byte理解得就如同json數據一樣清晰，其內置的數千種網絡協議，使得WireShark對各種各樣的網絡包每一位的作用都了如指掌。在軟件的下方區域點擊任意一位Byte，它都會在中部區域將這一位的含義和作用清晰地顯示出來。

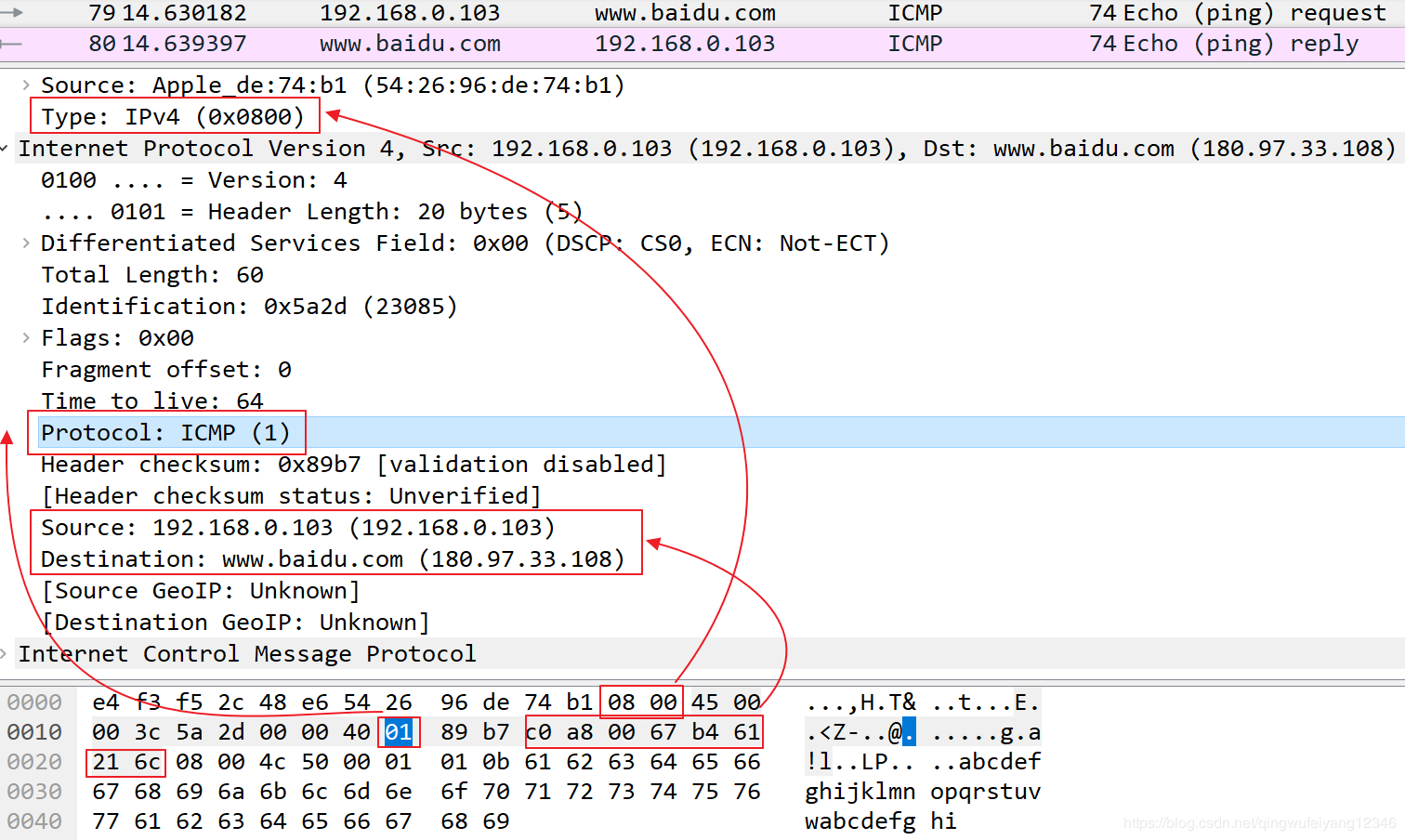

我們再來看一個稍微復雜點的IPV4數據包，是我們常用的一個ping指令發出去的ICMP幀，在WireShark上顯示74個Byte：

同樣，WireShark幫助我們理解起來要非常清晰，截圖其實并不能很好地體現，我們在使用WireShark的時候隨時可以用鼠標點擊任意字節，顯示其含義。

廣播和點對點

最后我們再介紹一些交換機的附帶知識，我們知道網絡幀一般會在開頭的6個字節標明這個網絡幀的接受設備的MAC地址，如果這個包要向局域網內所有設備進行廣播，比如上面那個ARP包，這六個字節一般為FF FF FF FF FF FF，如果這個包要向一個特定的設備進行通信，這六個字節則為一個確定的MAC地址，比如上面那個ICMP包，其指向了交換機，交換機收到了以后需要向上行網絡請求。

如果局域網內的主機A需要向主機B發送一個點對點的數據，那么封裝后的以太網幀的前六個字節就為主機B的MAC地址，交換機收到后會查詢自己的維護的映射表，比如找到自己的端口2上的設備的MAC地址就是B的地址，那么交換機就向端口2上的網線投送這個數據包，交換機其他端口上的設備就收不到這則數據包了。

那么我們在做以太網協議分析時，一般是處于主機C的位置來監聽和分析A和B的通信，大多數情況下他們之間是點對點通信，主機C在局域網中是觀察不到這些數據包的，因為交換機壓根就不將A和B的通信數據轉發給主機C。

這時候就要祭出又一款硬件神器了：帶有端口鏡像功能的網管型交換機

利用這種交換機，可以進入管理控制界面，配置端口映射，將設備A和設備B之間通信的雙向數據全都轉發給設備C，方便WireShark進行協議分析，最終我們可以根據分析出來的協議，在嵌入式STM32中編寫自己的協議棧，實現DIY的設備D，與設備A進行通信，取代設備B。

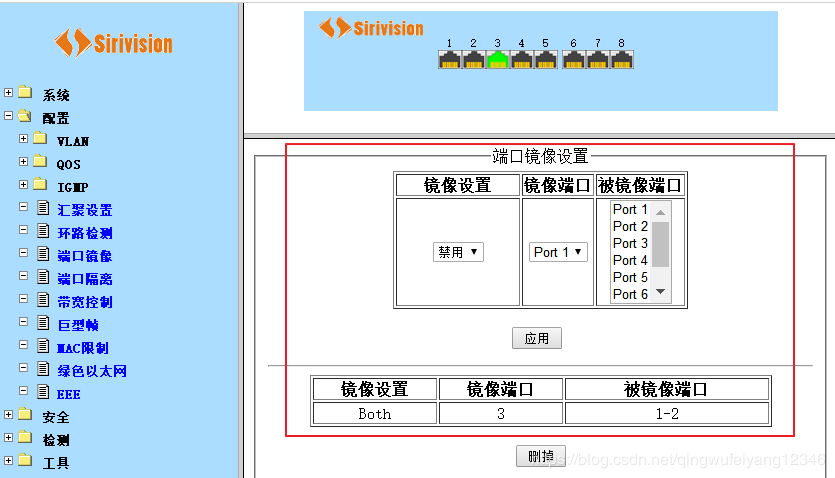

上圖就是我購買的一款網管型交換機中配置端口映射的界面。

小結

這一章我們對以太網的幀結構有了一個基本的認識，了解了網絡上跑的各種數據包在MAC層的表現形式，能夠運用WireShark觀察一些簡單的由各種十六進制數據組成的數據包，最后我們還了解了如何運用網管型交換機配置端口映射，在局域網中的C端監聽A和B的通信。

以上，為下一步在STM32嵌入式設備中編寫網絡協議打下了基礎。
