串口通信是單片機學習的一個最基本、最重要的功能之一。串口通信可以間接的當做調試接口使用，實現單片機與電腦之間的通信。當然可以與一些模塊（比如藍牙、wifi）通信，也可以作為和其他單片機通信的工具。
STM8S的通用異步收發器（UART）主要特性：
● 全雙工的，異步通信
● 可編程數據字長度（8位或9位）
● 可配置的停止位-支持1或2個停止位
一般的，我們使用串口通信主要是關心幾點參數：波特率、停止位、奇偶校驗位。
其次就是如何發送、如何接收數據，這里介紹的使用阻塞式發送數據、中斷方式接收數據。
以下代碼是初始化串口，參數為：115200 1停止位 無校驗位
voidInit_UART1（void）
{
CLK_PCKENR1|=0X04;//使能USART1時鐘
UART1_CR1=0x00;
UART1_CR2=0x00;
UART1_CR3=0x00;
//必須先寫B(tài)RR2
//例如對于波特率位115200時，分頻系數=16000000/115200=139
//對應的十六進制數為008B，BBR1=08，BBR2=0B
UART1_BRR2=0x0B;
UART1_BRR1=0x08;
UART1_CR2=0x2c;//允許接收，發送，開接收中斷
}

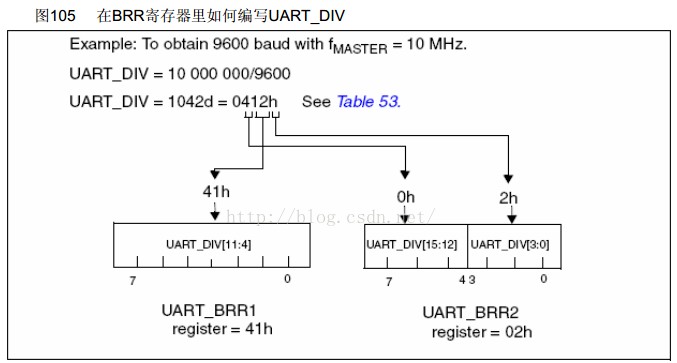

波特率設置需要通過計算，STM8S的默認主頻是16M，得到寫入寄存器的數為139。注意，這里需要先寫入BRR2再寫入BRR1，且格式特殊：
BRR1應夾在BRR2之間?。ㄐ枰薷牟ㄌ芈市枰煤美斫猓?p>編程手冊描述如下：
阻塞式發送函數（發送一個字節）如下：
voidSendChar（u8dat）
{
while（（UART1_SR&0x80）==0x00）;
UART1_DR=dat;
}
只需要將數據加載到UART1_DR寄存器里就算是OK。
終端接收數據函數如下：
//將收到的數據再發送出去
#pragmavector=UART1_R_OR_vector//0x19
__interruptvoidUART1_R_OR_IRQHandler（void）
{
u8res;
res=UART1_DR;
return;
}
使用中斷需要聲明中斷函數入口，并且指定中斷表序號（串口1接收中斷向量為0x19）：
#pragmavector=UART1_R_OR_vector//0x19
__interruptvoidUART1_R_OR_IRQHandler（void）
只要串口接收到一個字節的數據就會立即進入此函數，數據存放在UART1_DR寄存器中。
注意：要使用中斷這個功能需要在mian函數中加入開啟中斷語句：
_RIM;
