1、本例實現在8位數碼管上同時顯示多個不同字符。

2、本例使用了8只集成式7段共陽數碼管（pruteus中元件標識為7seg-mpx8-ca-blu，共陽為ca，共陰為cc），所有8個數碼管的段碼引腳a,b,c,d,e,f,g,dp都是分別并聯在一起，任何時候發送的段碼均會傳送到所有數碼管上，所有的數碼管的共陽極是獨立的，本例中個數碼管的共陽極分別與8只NPN三極管射極相連，程序運行時，任意時刻僅允許一只數碼管的共陽極連接+5V，當向連接段碼的端口發送段碼值時，相應數字只會顯示在某一只數碼管上。

3、為了使不同數碼管顯示不同字符，本例使用的是集成式多位數碼管常用的動態掃描顯示技術，他利用了人的視覺暫留特征，選通第一只數碼管時，發送1的段碼；選通第二只數碼管時，發送2的段碼，...每次僅選通一只數碼管，發送相應的段碼，每次切換選通下一數碼管并發送相應段碼的時間間隔非常短，視覺惰性使人感覺不到字符是一個接一個顯示在不同的數碼管上的，而會覺得所有的字符很穩定的同時顯示在不同數碼管上。

在控制兩位數碼管選通的時間間隔時，要注意全屏的掃描頻率要高于視覺暫留頻率16-20Hz。對于程序中的點亮一位數碼管的延時時間，我們可以嘗試將延時時間改為其他數值，觀察會出現什么樣的效果。

4、在keil c51中新建工程ex48，編寫如下程序代碼，編譯并生成ex48hex文件

/*****************************************************************************

*         LED數碼管顯示演示程序                                                *

*         在8個LED數碼管上依次顯示1,2,3,4,5,6,7,8                              *

*******************************************************************************/

#include          //包含頭文件

#include         //包含移位函數頭文件

//段碼表

unsigned char code dis_code[11]={0xc0,0xf9,0xa4,0xb0, // 0, 1, 2, 3

    0x99,0x92,0x82,0xf8,0x80,0x90, 0xff};// 4, 5, 6, 7, 8, 9, off

//毫秒級延時函數

void delay(unsigned int x)

{

  unsigned char i;

 while(x--)

 {

  for(i=0;i<120;i++);

 }

}

//主函數

void main()

{

 unsigned char k,m=0x80;      //變量定義

 P0 = 0xff;       //先關閉數碼管

 P2 = 0x00;        //

 while(1)

 {

   for(k = 0;k < 8;k++)       //循環8次

  {

    P2 = 0x00;      //每顯示一位都要關閉位選端口一次

   m=_crol_(m,1);   //循環左移

   P2=m;            //每次選通一個位選端口

   P0=dis_code[k+1];   //段碼送P0口

   delay(2);

  }

 }

}

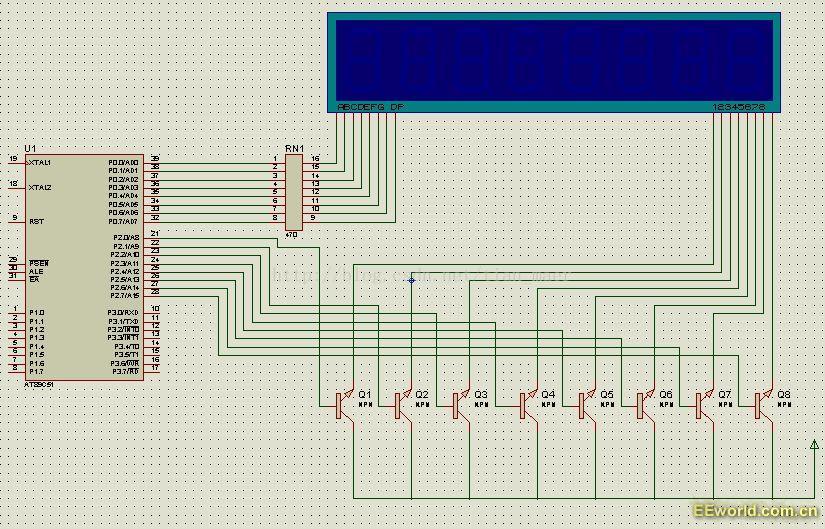

5、在proteus中新建仿真文件ex48.dsn，電路原理圖如下所示

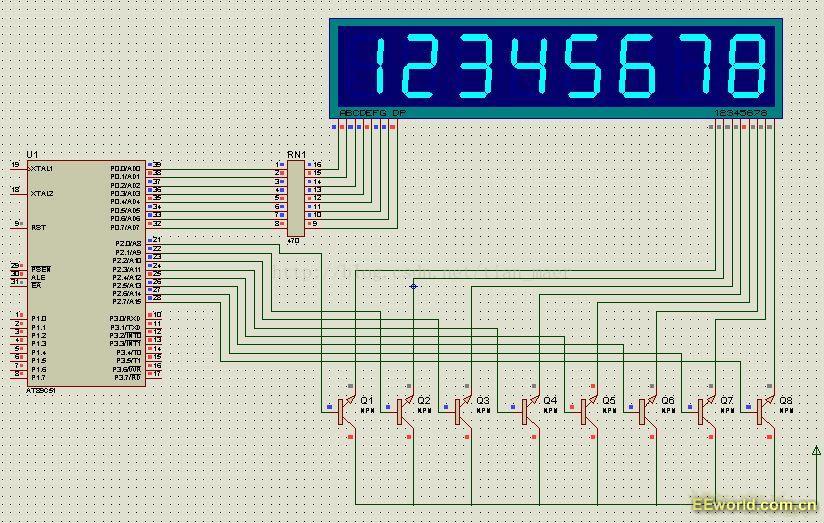

6、將ex48.hex文件載入at89c51中，啟動仿真，觀察程序運行結果，下圖是程序運行結果。我們也可以試著將程序中的 “P2 = 0x00;      //每顯示一位都要關閉位選端口一次”這句話去掉，然后再觀察程序運行結果，觀察會出現什么情況，并解釋這種情況。
