一.硬件方案

本系統由STC89C52單片機、44矩陣鍵盤，蜂鳴器，復位電路和晶振電路、繼電器等組成，44鍵盤主要用于密碼的輸入和修改，蜂鳴器報警，復位電路和晶振電路與STC89C52單片機組成單片機最小系統。它具有設置、修改6位用戶密碼、輸錯報警、密碼錯誤報警等功能。

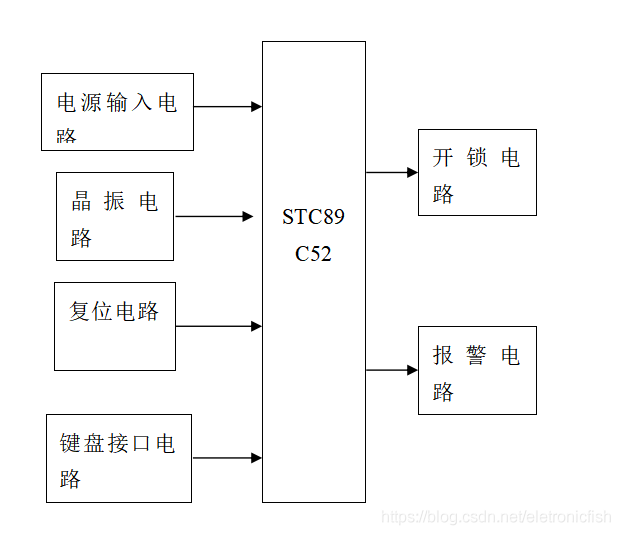

主要由51單片機+最小系統+LCD1602液晶顯示模塊+蜂鳴器模塊+LED指示燈模塊+繼電器驅動模塊+矩陣鍵盤模塊+AT24C02芯片模塊；如圖：

二.設計功能

（1）采用AT24C02芯片可以實現存儲的密碼掉電保存。密碼為1-16位，開鎖時可以隨意輸入虛假密碼掩人耳目可以隨意更改，更改時要輸入兩遍確認；

（2）采用矩陣按鍵輸入、1602液晶顯示、繼電器模擬開鎖，有開鎖指示燈。繼電器有常開常閉觸點可外接電磁鎖等負載；

（3）有管理員密碼，即使望記密碼也不怕，可以找回；

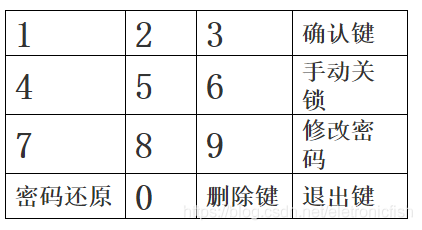

（4）按鍵功能如圖：

三.設計原理圖

(1)原理圖主要采用AD軟件進行設計,如圖：

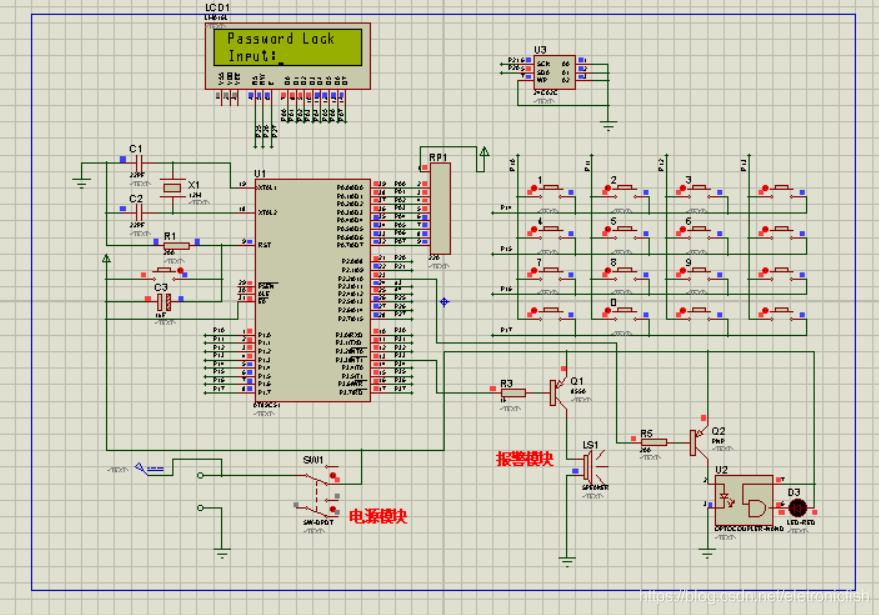

（2）Protues仿真圖如下：

四.軟件設計

（1）程序流程圖

（2）主程序源碼

/******************主程序**********************/

void main()

{

static uint value ;

password_chushifa();

init_1602();

UartInit();

time_init();   //定時器初始化

read_24c02_8(6,0,password);

beiguan = 0;

while(1)

{

if(flag_password_cichu1 < 3)     //錯誤三次按鍵不能用了

{

key(); //按鍵函數

if(key_can < 20)

{

beep =0;

if(beiguan == 0)

{

if(menu_1 == 0)

key_with(); //按鍵處理函數

xiugai_password();       //修改密碼

}

else

beiguan = 0;

flag_time = 0;

delay_1ms(300);

beep =1;

}

}

if(flag_200ms == 1)

{

flag_200ms = 0;

if(beiguan == 0) //延時關閉鎖20秒關閉背光

{

flag_time ++;

if(flag_time >= 5 * 30) //30秒

{

flag_time = 0;

beiguan = 1; //關閉背光

}

}

if(relay == 0)  //延時關閉鎖

{

flag_guan++;

if(flag_guan >= 5 * 10) //10秒

{

flag_guan = 0;

    relay = 1;   //關閉密碼鎖

}

}else

flag_guan = 0;

if(flag_password_cichu1 >= 3)

{

value ++;    //200ms

beep = ~beep;  //蜂鳴器報警

if(value >= 5 * 60) //1分鐘

{

value = 0;

beep = 1;

flag_password_cichu1 = 0;

}

}

}

delay_1ms(1);

}

}

/*************定時器0中斷服務程序***************/

void time0_int() interrupt 1

{

static uchar value;

TH0 = 0x3c;

TL0 = 0xb0;     // 50ms 12M

    value ++;

if(value % 4 == 0)

{

flag_200ms = 1;

}

}
