對于變頻器電路控制原理，很多初學者學來學去也學不懂，在學習時會感到很迷茫，不知道該如何去學！如何學好變頻器電路控制原理這個知識點，希望能對朋友們有所幫助。

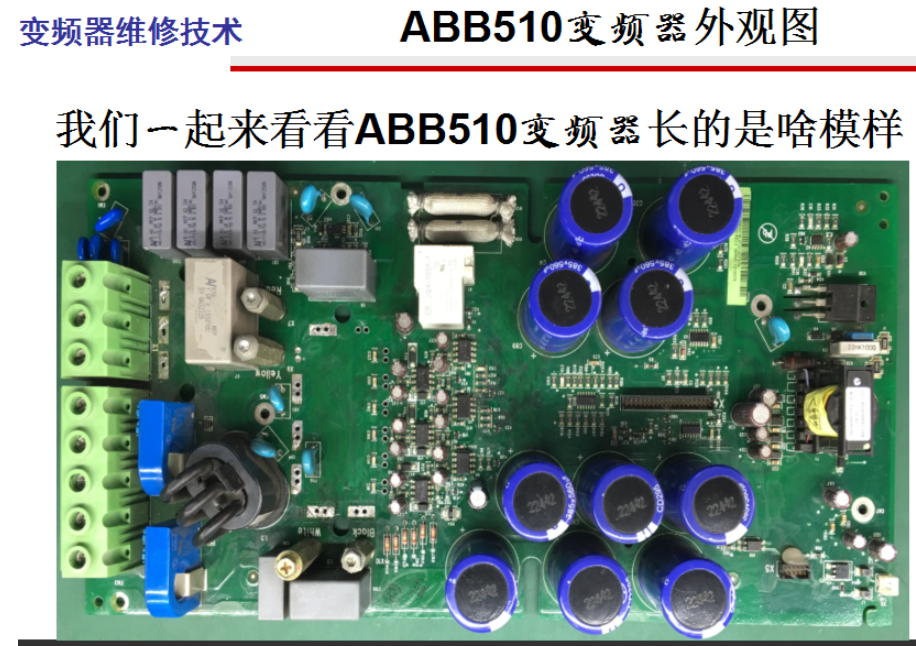

首先找?guī)追N具有代表性的變頻器整體電路，根據它的控制功能把變頻器整體電路拆分成一個個電路塊。拿ABB510變頻器為例，可以把ABB510變頻器的電路劃分為電源供應部分；開關量及模擬量信號輸入部分；微控制器CPU處理部分；功率驅動及逆變部分；電壓、電流、相序、溫度等檢測電路等五大部分。

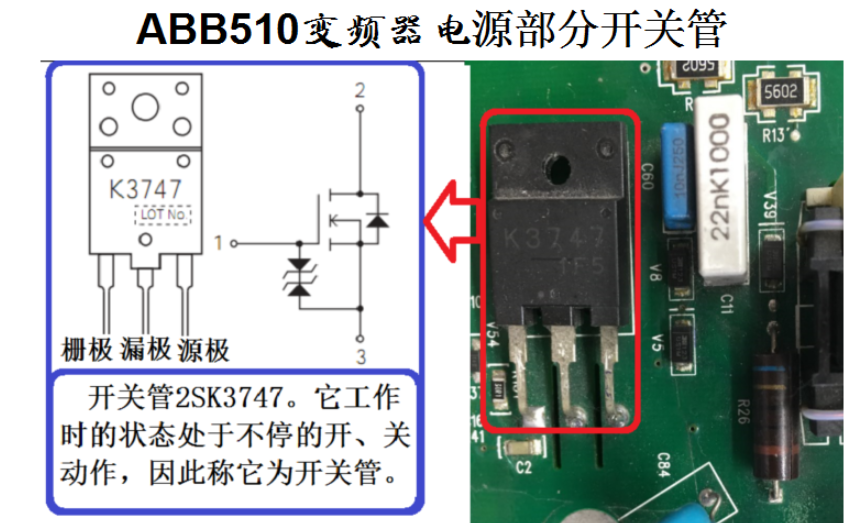

然后把各個電路塊中的各部分小電路進行歸類，再劃分成一個個單元電路，搞懂每種類型單元電路在結構組成上和控制原理方面各有什么特點。例如：在電路塊電源供應電路中又可細分三相電源輸入抗干擾電路、整流電路、濾波電路、DC/AC變換電路、二次整流濾波電路、穩壓電路等等一個個小的單元電路，其中整流電路中以整流模塊為典型元件，濾波電路以10個大濾波電容為核心元件，逆變電路以開關變壓器、開關管、UC3844集成電路為核心元件等等。

最后再把圖紙中的各元件跟變頻器實物元件一一進行對照，找出各單元電路的信號輸入端、信號處理部分、信號輸出端、信號反饋端，分析信號輸入端輸進來的是什么信號，經過那些器件進行處理，處理后從哪輸出，輸出后的信號產生了怎樣的變化等等。通過上述幾個步驟就可以搞清楚變頻器電路控制原理了。當然想徹底掌握學懂變頻器電路控制原理，還要先學會各種類型放大電路、開關電路、信號處理和變換等電路的結構組成和控制原理方面的知識點相結合，再去分析變頻器電路控制原理。

關鍵字：變頻器電路控制整體電路引用地址：如何學好變頻器電路控制原理
