摘要

為了評估網絡流量對PLC控制過程帶來的影響，我們對來自6個主流廠商的16款PLC做了測試，測試內容主要包括以下三方面：

1. 測試SYN flooding對PLC電氣側的影響；

2. 測試14個高層協議對PLC電氣側的影響；

3. 測試3款主流掃描工具對PLC電氣側的影響。

通過測試發現，有15款PLC在默認配置的情況下，其電氣輸出延時容易受到網絡風暴的影響，部分型號甚至停止輸出。

2

實驗方法

1. 參考基準

在測試中，我們令所有的PLC在其最大性能下運行（最短循環時間）并輸出周期信號。測試以PLC正常狀況下的輸出作為參考信號，如果網絡流量對PLC的電氣輸出造成影響，則實際輸出信號相對參考信號將會產生偏移。圖1展示了參考信號（藍色實線）和收到網絡流量后的偏移信號（紅色點劃線）。

圖1  PLC輸出的電信號

2. 測試拓?fù)?p>在實驗過程中，我們按照一定的速率向PLC發送特定協議的報文，然后對PLC的循環周期進行測量，測試涉及的協議如表1所示。

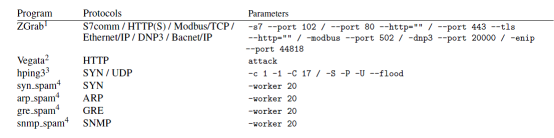

表1  測試中用到的軟件及協議

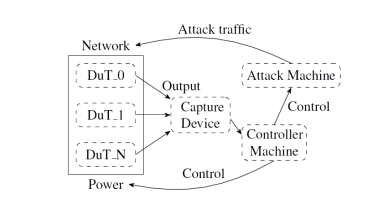

測試拓?fù)淙鐖D2所示，其中包括數據捕獲裝置（capture device）、攻擊儀器（attack machine）和控制儀器（control machine）。捕獲裝置用來將PLC的輸出量化。攻擊儀器按照一定速率發送網絡報文?？刂苾x器用來控制設備的開始和停止，同時保存攻擊儀器所傳送過來的數據。

圖2  測量設置

3.被測設備列表

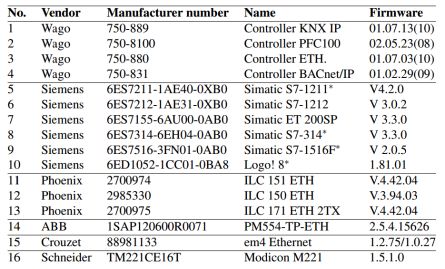

圖3 本實驗涉及的16款PLC型號

3

實驗數據及分析

1. SYN負載影響分析

我們通過hping3發送SYN報文來測量SYN負載對PLC響應延時的影響。每一個hping3攻擊持續60s，之后是30s的空閑時間。速率通過hping3的等待參數產生（hping3 -i u），在每一個數據包之后，hping3等待x毫秒直到下一個數據包被發送。我們采用PLC平均循環時間來作比較，平均的循環時間可表示為：

為了更好的比較，我們通過除以空閑時間來歸一化循環時間：

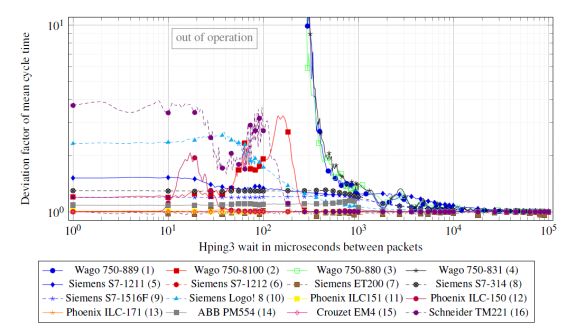

圖4  不同流量負載下PLC的循環周期延時情況

實驗表明SYN數據流對大多數的PLC在循環周期有影響。測試結果如圖4所示：

（1）對于PLC（5,8,9,10,14,16），提高SYN流量會導致更高的PLC響應延時。

（2）對于PLC（1,3,4），在超過特定數據速率下就停止工作（當一個PLC的循環時間增大10倍以上，為停止工作狀態）。

（3）對于PLC（2和12），其在最大數據包速度下不受影響，但在較低速度下受影響，這說明了利用大速率發動DoS攻擊并不總是有用。

（4）PLC（6,11,13和15）在測試中不受hping3數據包攻擊的影響。

2. 高層協議影響分析

在該部分測試中，每個實驗包含四個階段：重啟PLC設備以保持PLC狀態一致；在實際發包階段的前后各有一個空現階段；發包前的空閑階段的輸出可作為測試效果的參考；發包后的空閑階段可觀察一些攻擊的長期影響。每個階段持續600s。每個連續的測試中間會有60s的間隔。

由于篇幅限制，我們將高層協議影響效果分為六類，對于每一類，我們只展示影響最大的例子。

2.1  PLC停止工作（Wago 750-831）

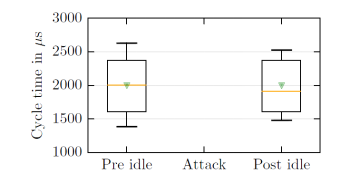

一個極限的情況為在測試過程中PLC停止工作。圖5顯示了在ARP測試流量下PLC的表現。

圖5  在ARP測試下PLC（Wago 750-831 (4)）停止工作

2.2 PLC高延時（Wago 750-889）

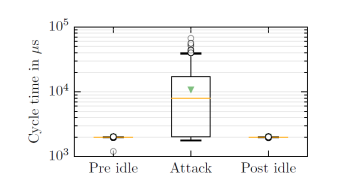

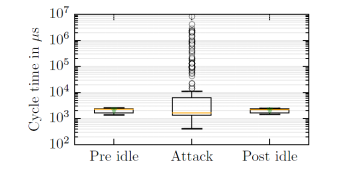

在測試中，一些PLC的循環時間會高達數秒。如圖6所示的測量中，循環時間增加了5s。這個影響是通過UDP報文測試實現的。在前置和后置空閑階段中，PLC正常運行，循環周期為2ms。

圖6  UDF數據流對Wago 750-889 (1)的測試導致循環高延時

2.3 PLC中等延時（Schneider TM221CE16T）

在測試中，還有部分PLC的循環周期延時增幅小于1s。圖7顯示了一個實例。設備正常循環周期為2ms，在UDP測試中，循環時間提高了40倍.

圖7  UDF數據流對Schneider TM221CE16T(16)的影響

2.4 PLC循環周期抖動增大（Siemens S7-314）

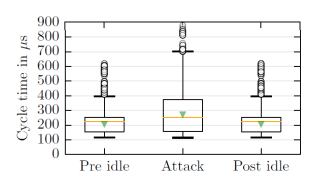

如圖8所示，平均循環時間受到的影響較小，大概在25%左右。但是循環周期的方差很大，也就是說抖動很大。

圖8  Siemens S7-314(8)在S7Com流量下的延時

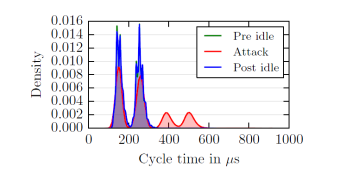

圖9所示為PLC循環周期在不同時間上的分布密度。圖中顯示循環周期在空閑階段出現兩個峰值，分別對應電氣輸出信號的高電平和低電平?？梢杂^察到輸出信號的高電平和低電平的長度不一致。在測試過程中，循環周期時間增加，出現了新的峰值。兩個原來的峰值出現了2倍的偏移，這種現象在圖8中是無法觀察的。

圖9  S7 Com數據流對Siemens S7-314（8）的循環周期影響

2.5 PLC循環周期縮短（Phoenix ILC151）

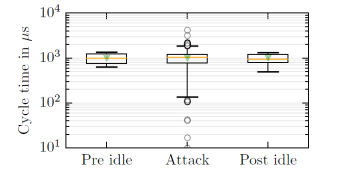

還有一些PLC的循環周期在測試過程中變得更快，圖10所示為受到UDP數據流測后Phoenix ILC151的循環周期的變化。在現實世界中，如果PLC循環周期變快，這將導致控制行為不可預測。

圖10  Modbus/TCP 數據流攻擊對Phoenix ILC151 (11)循環時間影響

2.6 PLC循環周期不受影響（Crouzet em4）

還有一些PLC的循環周期幾乎不受測試的影響，如圖11所示。

圖11  測試對Crouzet em4 (15)無影響

2.7 測試過程中PLC的CPU負載（Wago 750-8100）

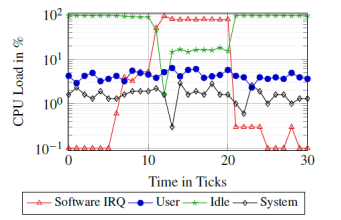

本測試涉及的PLC大多是基于實時操作系統，CPU負載是很難監測的。然而，Wago 750-8100是基于Linux，使得我們可在監測測試過程中其CPU的利用率。圖12顯示了測試中CPU的利用率。在測試中，處理網絡流量的中斷增加了接近100%。較高的中斷負載會影響PLC的控制軟件，進而影響控制執行的連續性，導致不同的循環時間。

圖12  SYN數據流攻擊中CPU負載情況（Wago 750-8100 (2)）

4

掃描工具的影響分析

研究人員常說應當避免對PLC設備的主動掃描，這種行為可能導致PLC工作異常，但是這個觀點一直缺乏實驗證明。我們的測試能夠精確的評估掃描工具對于設備的影響。

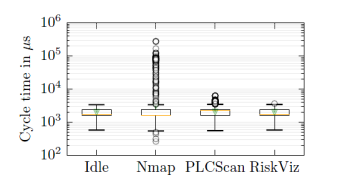

我們選擇了一些常見的主動掃描工具（Nmap 7.60, PLCScan version 0.1, 和 RiskViz SearchEngine）。圖13所示為這三種掃描工具對被測設備的影響。

圖13  主動掃描工具對Wago 750-880 (3)的影響。

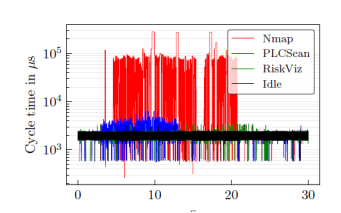

圖14顯示了三個網絡掃描工具在超過30s的掃描時間中對設備循環時間的影響。圖13和14中的數據來自同一個掃描過程。我們的實驗表明，掃描工具對于PLC的循環周期的確有顯著的影響。如果掃描不能夠與避免的話，唯一的方法時將掃描數據的速率保持在盡可能低的水平。

圖14  網絡掃描工具對于Wago 750-880 (3)的影響

5

結論

在文中，我們測試了PLC在網絡數據流的測試下電氣輸出的穩定性。結果顯示PLC電氣側容易受到網絡數據流的影響，這可能對控制過程造成災難性的影響。我們的分析表明，無論來自哪個制造商，大部分的PLC是容易受到網絡風暴攻擊影響的。除了Crouzet em4之外，我們測試的所有設備在網絡數據流測試下循環周期發生了顯著變化。一些設備在測試中甚至停止工作或不能夠更新輸出。此外，網絡掃描對PLC電氣側有明顯的影響。
