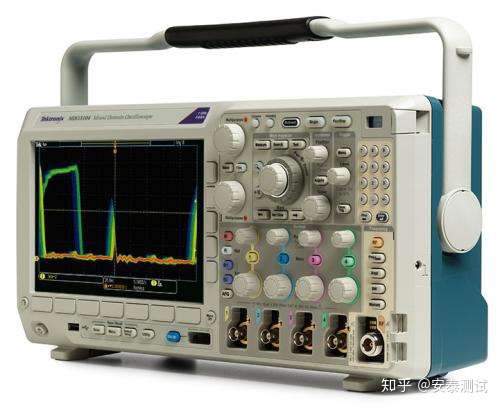

一般我們看波形都用示波器和示波器探頭方案實現。

當看電壓波形則用電壓探頭、看電流波形用電流探頭、看光信號波形用光隔離探頭、其他傳感器信號波形通過轉化為電壓信號的表鉗輸入到示波器內也可以觀察各種物理量的信號波形變動。

================手動分割線======

但是如果到mA級別的小信號怎么辦呢？

此時信號微弱到接近示波器底噪，而電流探頭一般最小量程也都在30A以上，用來測mA級別的電流誤差就顯得較大了。此時可以評估使用帶趨勢圖功能的六位半臺式萬用表：

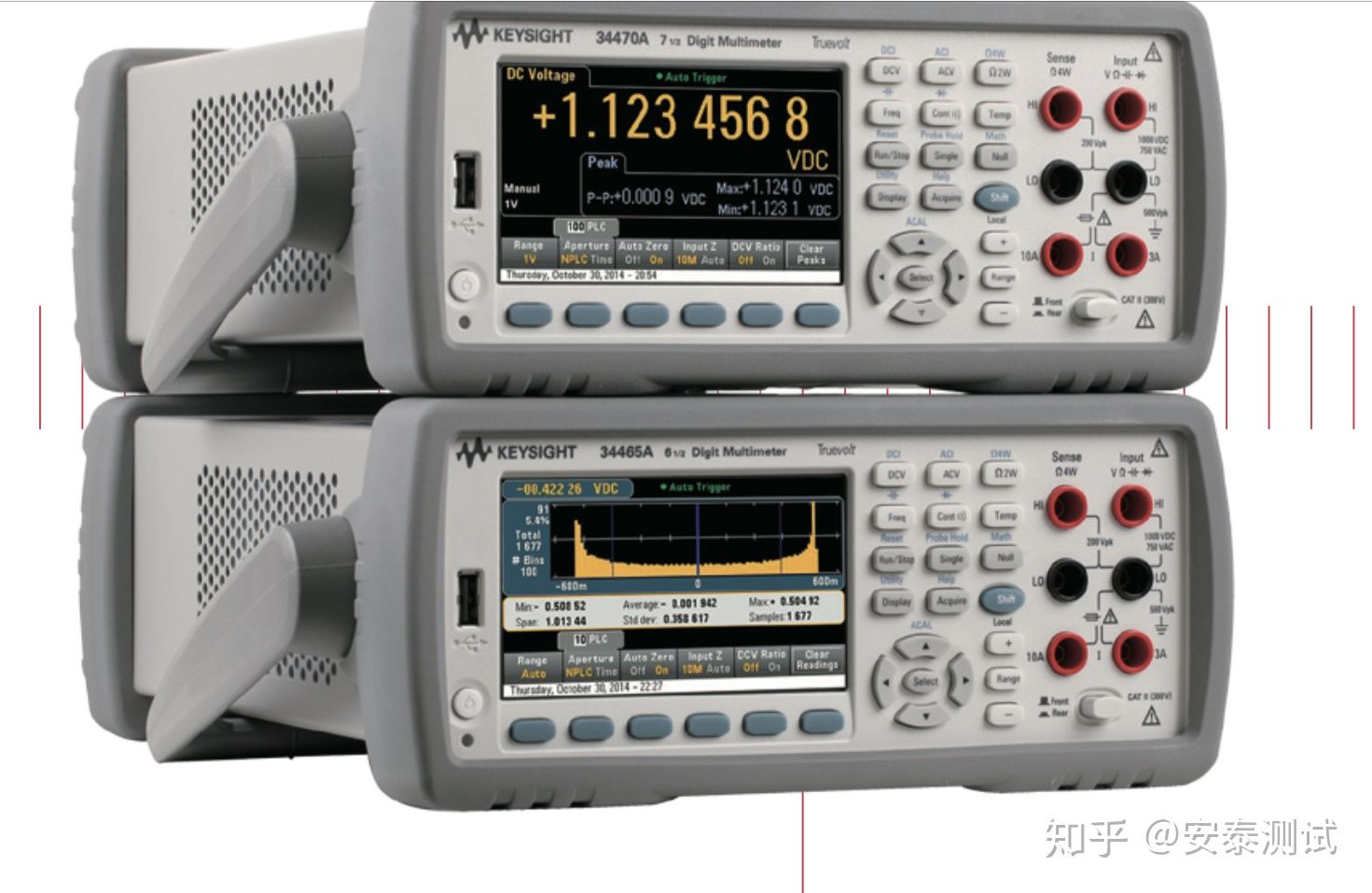

34465A六位半萬用表外觀

此時借助臺式萬用表34465A趨勢圖功能，利用50k讀數/s的采樣率，1uA的最小電流量程，可以直觀的看到電流采集的波形，將數據通過Buffer導出csv格式數據，可以后處理進行積分計算功耗
