SysTick，ST的數據手冊上稍微提了一下但是沒有詳細介紹，這里我們仔細研究下。如有錯誤之處敬請更正。

SysTick位于NVIC中，它主要應用在操作系統中，所以平常我們用的很少，但是我們可以用它來做簡單的延時，還是比較準確的。

那我們先看一下跟他相關的寄存器吧：

主要有四個寄存器：CTRL,RELOAD,VAL,CALIB

CALIB我們一般不用，所以就不做介紹了。

對CTRL的操作實際就是設置SysTick的時鐘，以及使能等。

對LOAD的操作就是填充新的計數值

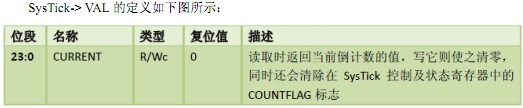

對VAL的操作時設置計數滿后的操作

學習最快最感性的莫過于實例了，那我們就通過一個例子來學習SysTick

那我們先說下思路，延時函數通過SysTick來實現，進入延時函數時我們啟動SysTick，根據工作的實際時鐘頻率來確定沒us或者每ms的初值，然后通過計算能得到延時nus或者nms是應該填充的初值，但是LOAD寄存器只有24位是可用的，所以延時的上限為1860ms左右，足夠我們用了。

那我們下邊把代碼貼上來：

/********************************************************************************

  * @file    SysTick/main.c

  * @author  swei

  * @version V3.3.0

  * @date    10/20/2010

  * @brief   Main program body.

  ******************************************************************************/

#include "stm32f10x.h"

uint32_t ms_value,us_value;

void RCC_Configuration(void);

void GPIO_Configuration(void);

void Delay_init(uint8_t SYSCLK);

void Delay_us(uint32_t nus);

void Delay_ms(uint32_t nms);

int main(void)

{

    RCC_Configuration();

    GPIO_Configuration();

    Delay_init(72);

    while(1)

    {

         GPIO_ResetBits(GPIOB,GPIO_Pin_5);

         Delay_ms(1000);

         GPIO_SetBits(GPIOB,GPIO_Pin_5);

         Delay_ms(1000);

    }

}

void RCC_Configuration(void)

{

    RCC_DeInit();

    RCC_HSEConfig(RCC_HSE_ON);

    while(!RCC_WaitForHSEStartUp());

    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

    FLASH_SetLatency(FLASH_Latency_2);

    RCC_HCLKConfig(RCC_SYSCLK_Div1);

    RCC_PCLK2Config(RCC_HCLK_Div1);

    RCC_PCLK1Config(RCC_HCLK_Div2);

    RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);

    RCC_PLLCmd(ENABLE);

    while(!(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==SET));

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    while(!(RCC_GetSYSCLKSource()==0x08));

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

}

void GPIO_Configuration(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

    GPIO_Init(GPIOB,&GPIO_InitStructure);

}

void Delay_init(uint8_t SYSCLK)

{

    SysTick->CTRL = 0xfffffff8;

    us_value = SYSCLK/8;

    ms_value = us_value*1000;

}

void Delay_us(uint32_t nus)

{

    uint32_t temp;

    SysTick->LOAD = (uint32_t)nus*us_value;

    SysTick->VAL = 0x00;

    SysTick->CTRL |= 0x01;

    do

    {

        temp = SysTick->CTRL;

    }

    while(temp&0x01&&!(temp&(1<<16)));

    SysTick->CTRL &= 0xfffffff8;

    SysTick->VAL = 0x00;

}

void Delay_ms(uint32_t nms)

{

     uint32_t temp;

     SysTick->LOAD = (uint32_t)nms*ms_value;

     SysTick->VAL = 0x00;

     SysTick->CTRL |= 0x01;

     SysTick->CTRL |= 0x01;

     do

     {

        temp = SysTick->CTRL;

     }

     while(temp&0x01&&!(temp&(1<<16)));

     SysTick->CTRL &= 0xfffffff8;

     SysTick->VAL = 0x00;

}

/******************* (C) COPYRIGHT 2010 SWEI ********************END OF FILE****/
