2018年07月17日 | STM32之Systick定時器解析

發布者：yuehui 來源: eefocus關鍵字：STM32  Systick  定時器 手機看文章 掃描二維碼
隨時隨地手機看文章

在ARM Cortex-M3內核中有一個Systick定時器，它是一個24位的倒計數定時器，當計數到0時，它就會從Load寄存器中自動重裝定時初值，只要不把CTRL寄存器中的ENABLE清0，它就永不停。對于滴答定時器的理解主要分為下面幾項：

1.滴答定時器的時鐘來源

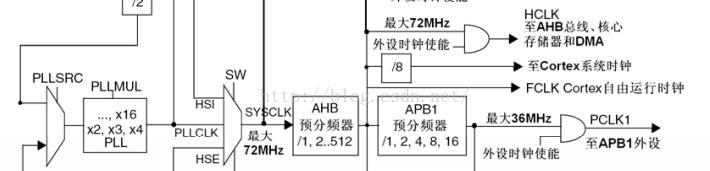

看上面的圖會有一個錯覺，以為滴答定時器是系統時鐘的1/8，其實不是，滴答定時器的時鐘既可以是HCLK/8，也可以是HCLK，這個是通過CTRL寄存器進行設定的，了解這一點，對于操作系統的時鐘計算很重要，因?yàn)橐_計算時鐘時間。

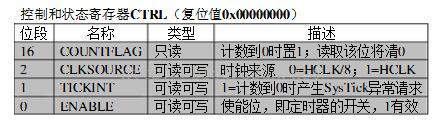

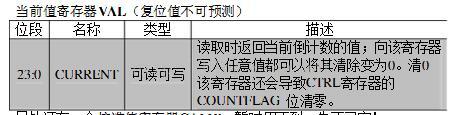

2.滴答定時器的寄存器

從這里就能看出，時鐘源有兩種選擇



3.滴答定時器的庫函數

  （1）寄存器定義在哪？————在core_cm3.h中。

typedef struct {

 __IO uint32_t CTRL;

 __IO uint32_t LOAD;

__IO uint32_t VAL;

__I  uint32_t CALIB;

} SysTick_Type; …

#define SysTick  ((SysTick_Type *) SysTick_BASE)

（2）設定步驟

①.選擇時鐘源

②設定重載數（reload）

③開啟中斷

④啟動滴答定時器
