單片機型號：STM32F070F6P6

本文介紹，將RTC驅動程序移植到自己的工程項目中的方法。本項目僅使用了RTC的實時時鐘功能，沒有啟動定時報警等功能。

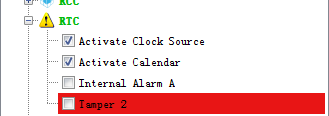

1、在STM32CubeMX中對RTC進行配置，如下圖所示，激活了時鐘源和日歷功能。

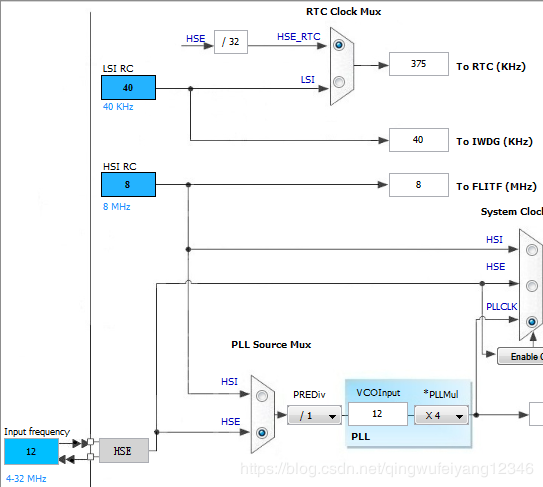

2、配置RTC的時鐘，如下圖所示，STM32F070F6P6不能接外部的32.768K的晶振，所以只能使用HSE或LSI RC供給，考慮LSI RC精度比較差，所以使用HSE作為RTC的時鐘源，我現在接的HSE時鐘為12MHz，由于其頻率比較高，所以選擇最大的分頻系數，這里是32，則供給給RTC的頻率為375KHz。

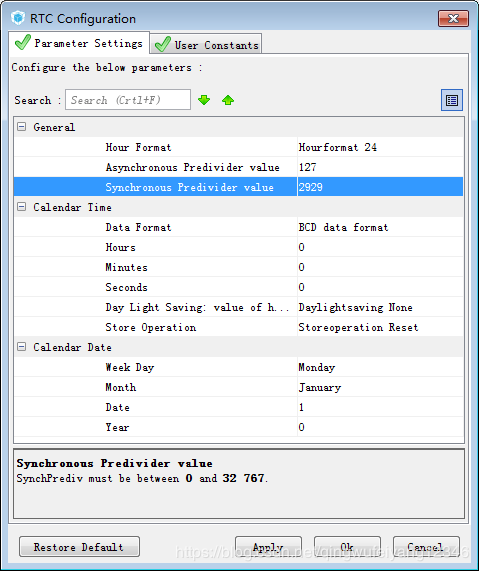

3、對RTC進行設置，如下圖所示，這里只考慮Synchronous Predivider Value參數就可以了，其計算方法：RTC供給頻率/(Asynchronous Predivider Value+1) - 1=375000/128 - 1 =2930-1=2929。

4、設置完畢后，直接生成代碼就可以了。

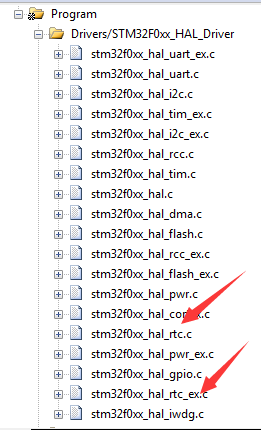

5、在工程中加入stm32f0xx_hal_rtc.c和stm32f0xx_hal_rtc_ex.c文件。

6、在工程中新建rtc.cpp和rtc.h文件。

7、對stm32f0xx_hal_conf.h文件進行設置，使能功能宏HAL_RTC_MODULE_ENABLED。

8、拷貝相應的代碼對rtc.cpp文件中，并將以下內容加入到rtc.h中。

#ifndef RTC_H_

#define RTC_H_

#ifdef __cplusplus

extern "C"{

class CRtc

{

public:

    RTC_HandleTypeDef hrtc;

    RTC_TimeTypeDef sTime;

    RTC_DateTypeDef sDate;

public:

    CRtc(void);

    void SetTime(void);

    void GetTime(void);

};

}

#endif

#endif

9、rtc.cpp的文件內容如下：

#include "include.h"

CRtc::CRtc(void)

{

  hrtc.Instance = RTC;

  hrtc.Init.HourFormat = RTC_HOURFORMAT_24;

  hrtc.Init.AsynchPrediv = 127;

  hrtc.Init.SynchPrediv = 2929;

  hrtc.Init.OutPut = RTC_OUTPUT_DISABLE;

  hrtc.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;

  hrtc.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;

  if (HAL_RTC_Init(&hrtc) != HAL_OK)

  {

    Target.ErrorHandler(__FILE__, __LINE__);

  }

  sTime.Hours = 0x0;

  sTime.Minutes = 0x0;

  sTime.Seconds = 0x0;

  sTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;

  sTime.StoreOperation = RTC_STOREOPERATION_RESET;

  sDate.WeekDay = RTC_WEEKDAY_MONDAY;

  sDate.Month = RTC_MONTH_JANUARY;

  sDate.Date = 0x1;

  sDate.Year = 0x0;

  SetTime();

}

void CRtc::SetTime(void)

{

  if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BCD) != HAL_OK)

  {

    Target.ErrorHandler(__FILE__, __LINE__);

  }

  if (HAL_RTC_SetDate(&hrtc, &sDate, RTC_FORMAT_BCD) != HAL_OK)

  {

    Target.ErrorHandler(__FILE__, __LINE__);

  }

}

void CRtc::GetTime(void)

{

  if (HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BCD) != HAL_OK)

  {

    Target.ErrorHandler(__FILE__, __LINE__);

  }

  if (HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BCD) != HAL_OK)

  {

    Target.ErrorHandler(__FILE__, __LINE__);

  }

}

10、在include.h中包含相應的頭文件。

11、在hal.h中，聲明RTC對象。

12、在main.cpp中調用RTC相應的成員函數，就可以進行時間的設置了。
