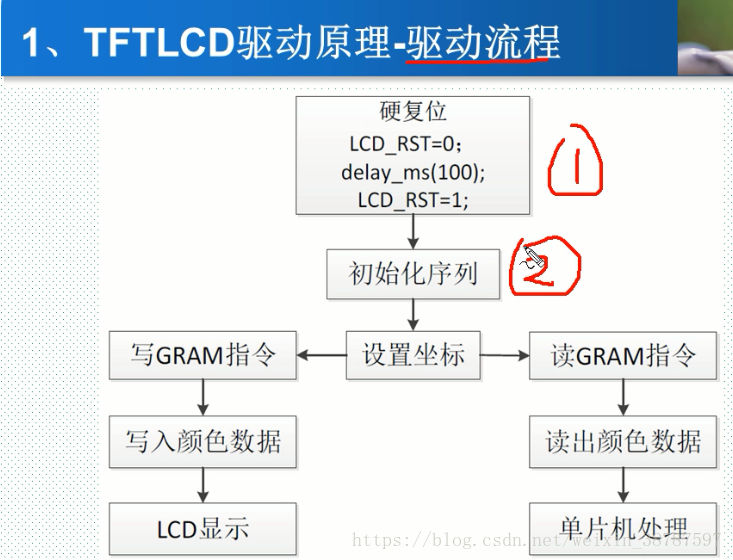

初始化序列由廠家提供，直接向廠家要

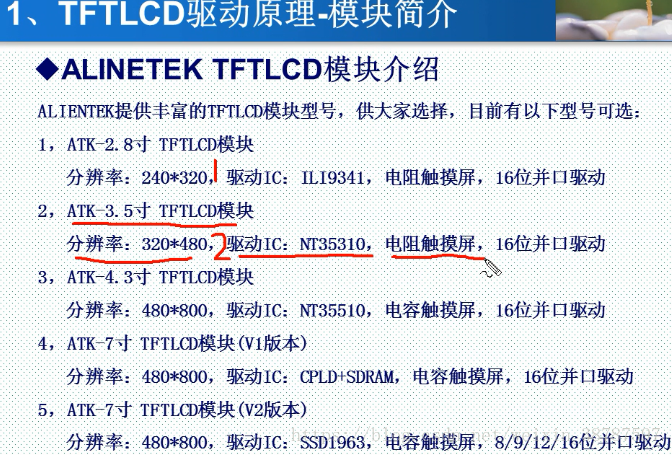

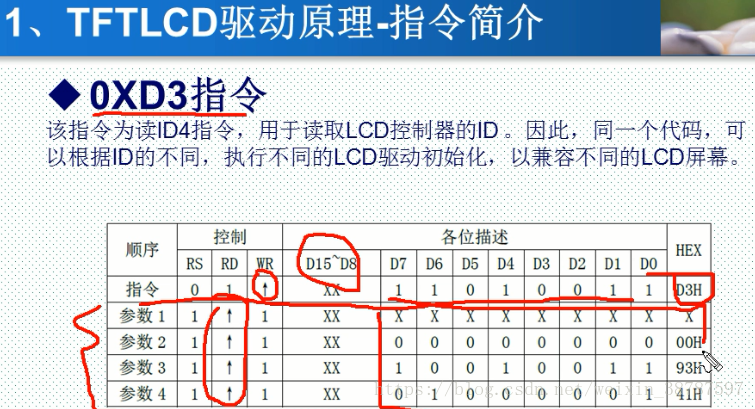

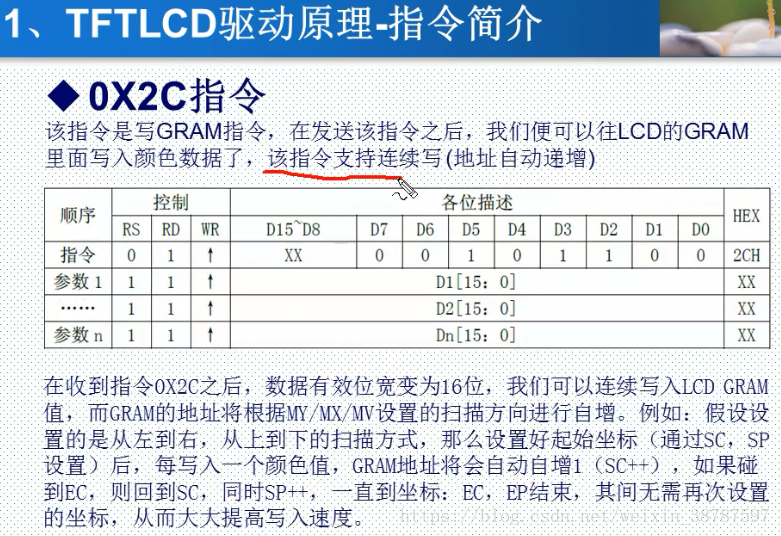

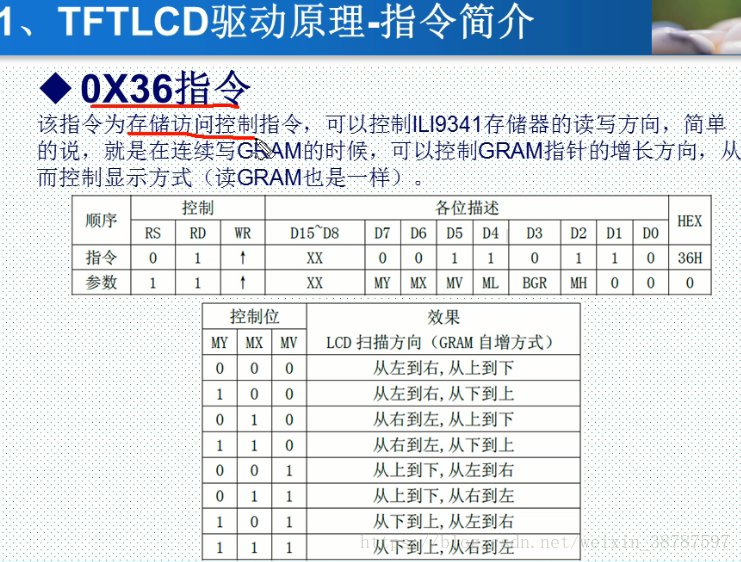

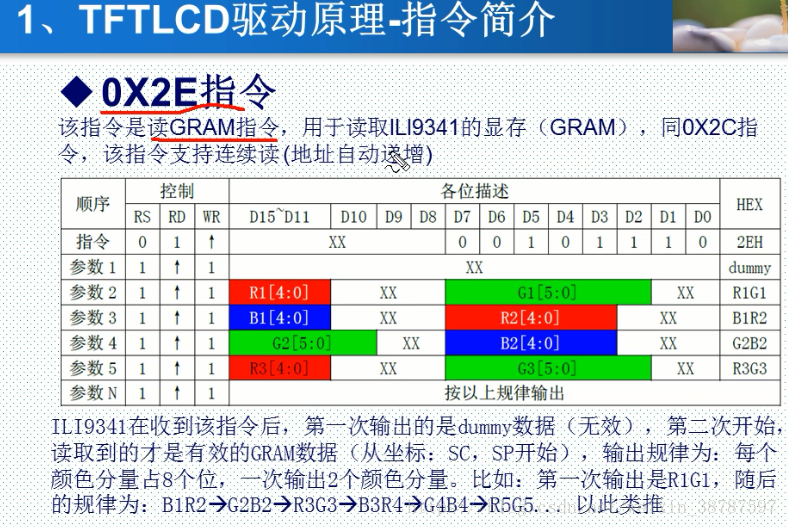

對于這個指令9341的描述是錯誤的

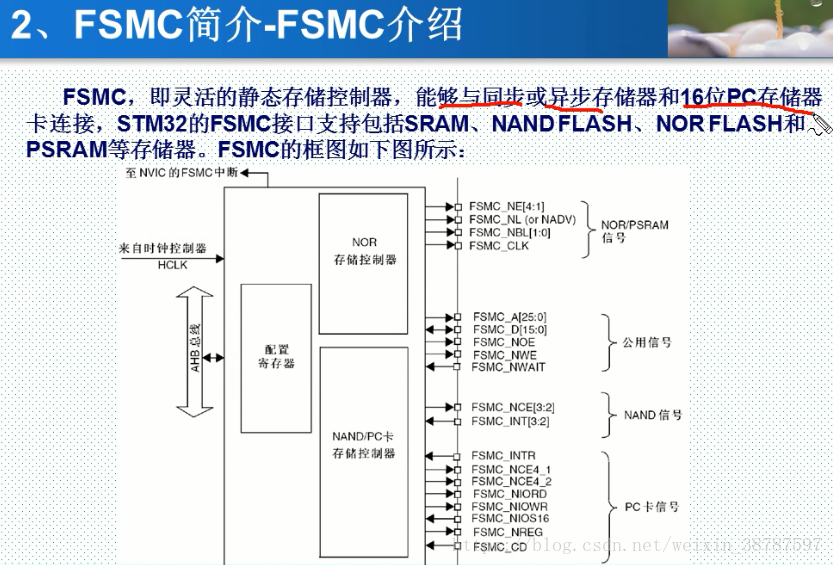

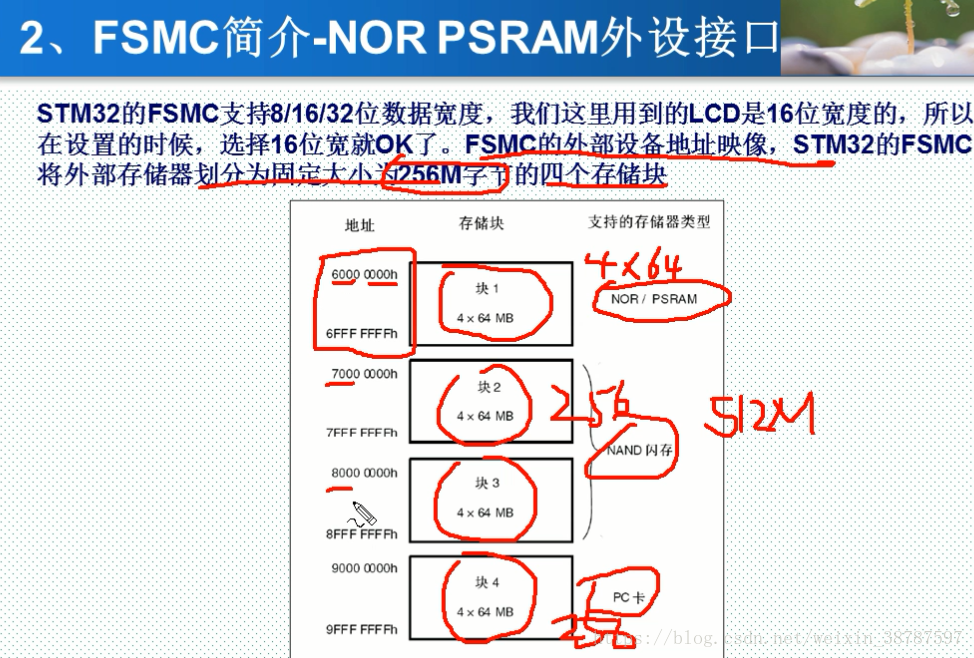

FSMC的簡介

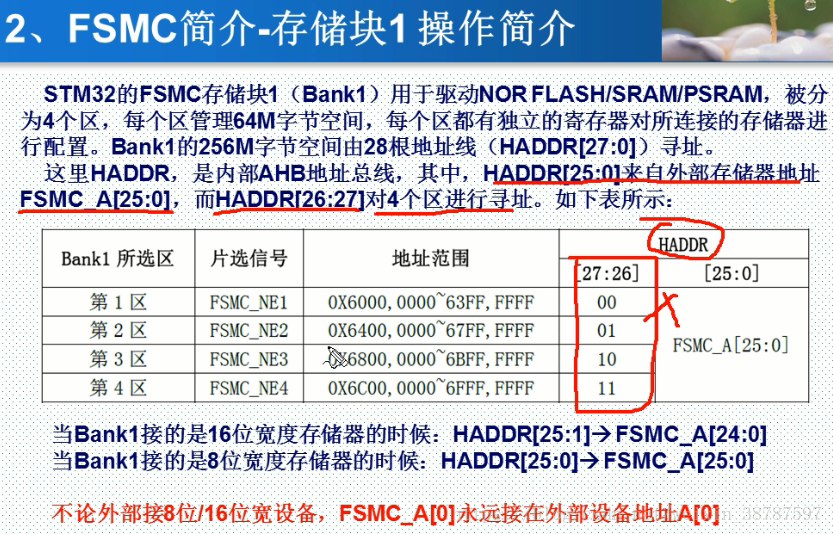

TFTLCD沒有地址線沒有地址線，而把RS連接到A0-A15其中的任意一根線。當?shù)刂肪€來用，這樣就可以吧TFTLCD當成一個SROM來用了。

HADDR不可以直接配置，而是固定死的，我們只能選擇不能修改

當bank1接的是16位寬的存儲器的時候要右移一位對齊。

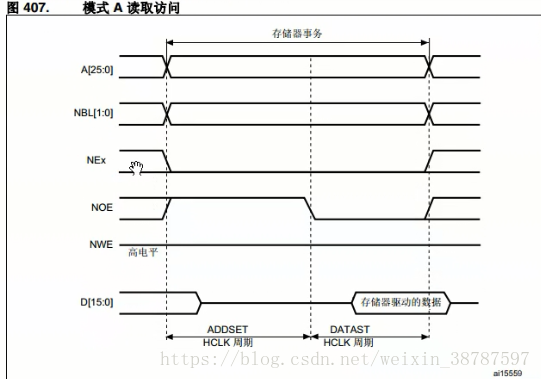

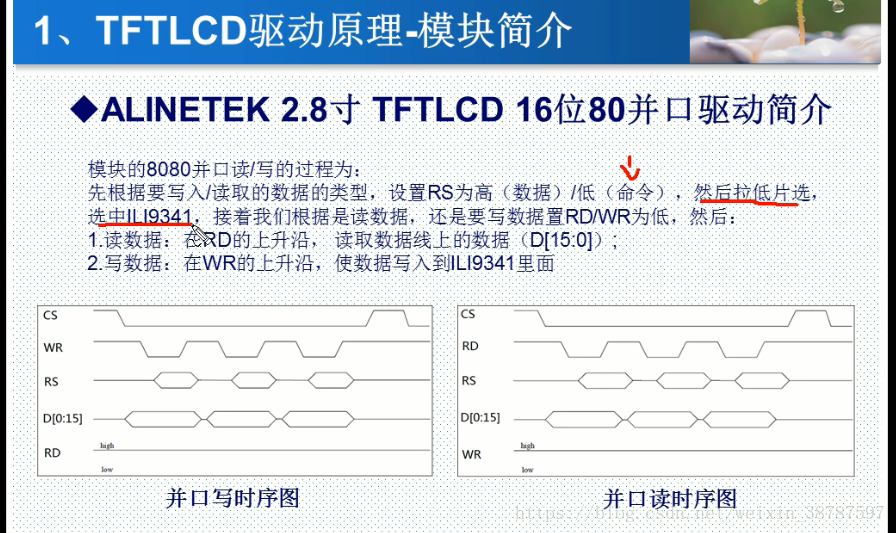

這其中NBL是用不到的。A只用到了一個，最重要的還是看最下面這個D信號的時序，它對應我們的ILI9341的讀寫時序。

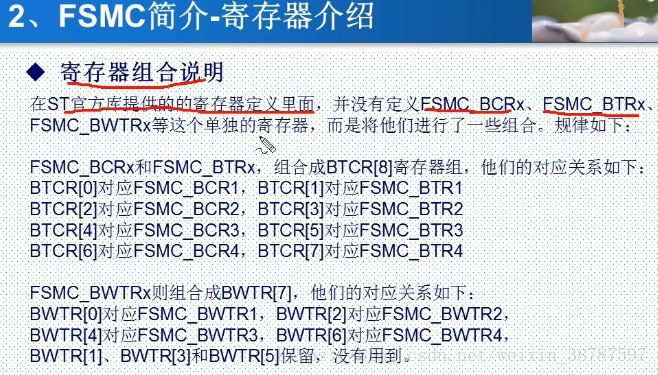

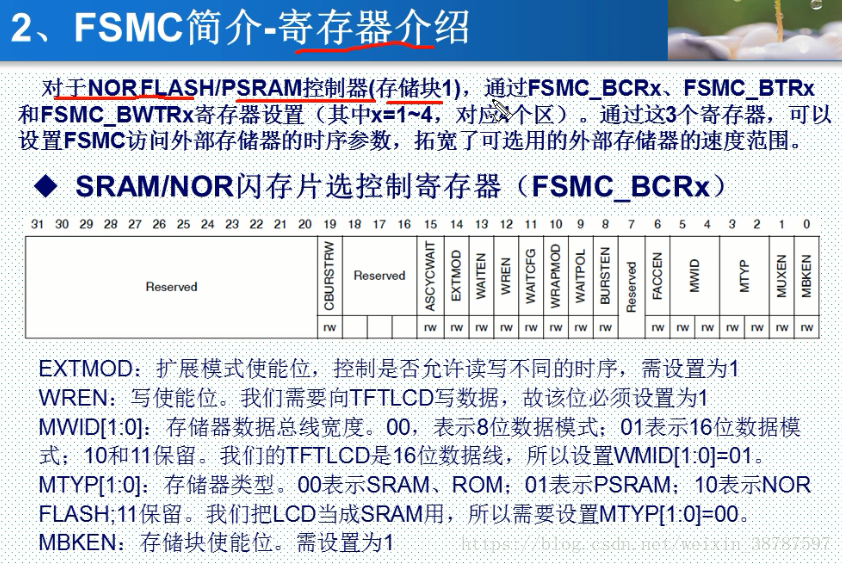

FSMC_BCRx  這個寄存器，x代表1-4，對應我們的前面的第一個區到第四個區。

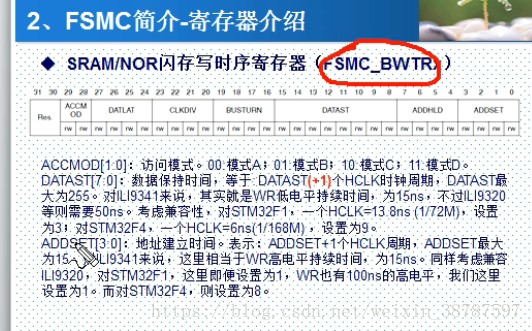

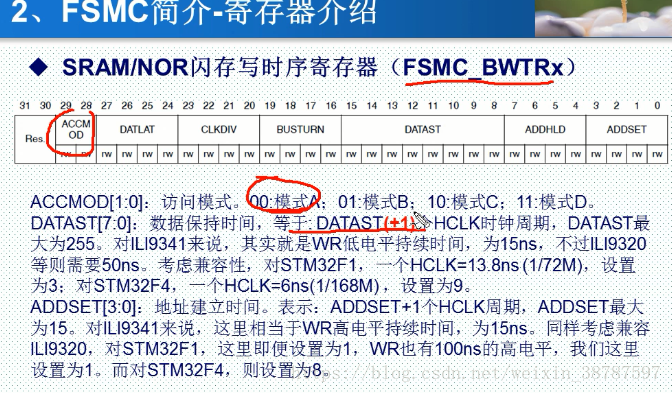

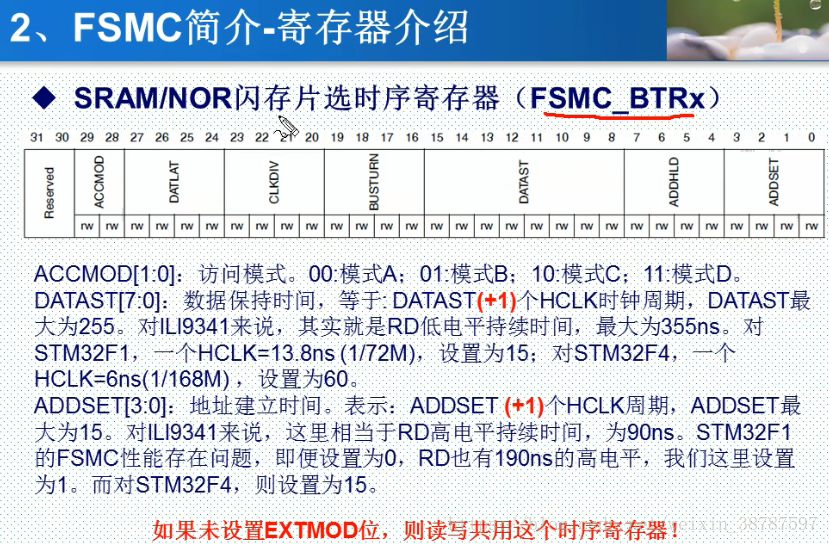

上圖中如果單片機是STM32F4那么DATAST就不需要加1，而對于ADDSET[3:0]F1 F4都需要加1

..

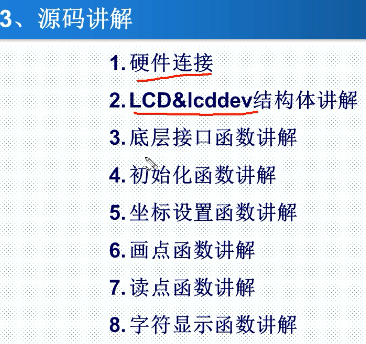

---------------------------------------------LCD液晶顯示實驗講解----------------------------

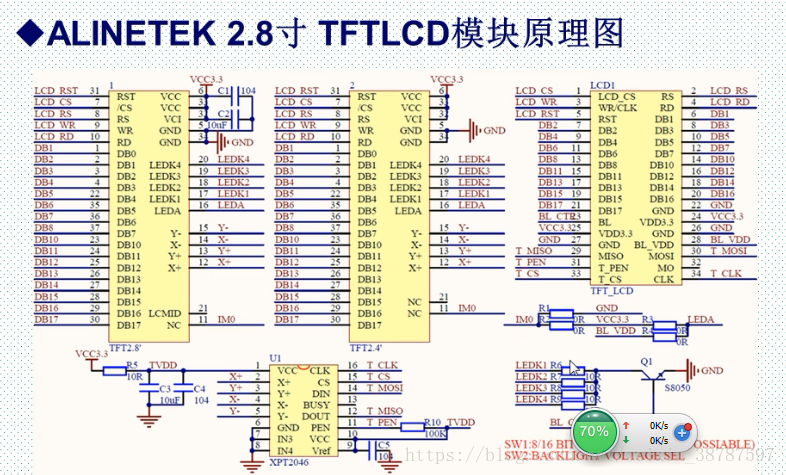

-------------------- -----------------------------1.硬件連接這里不多講了-----------------------------------------------------------------

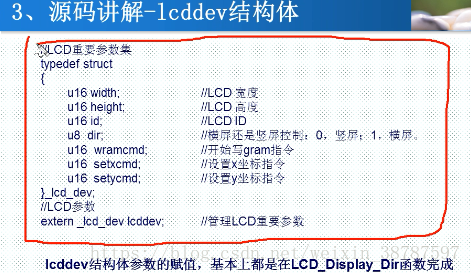

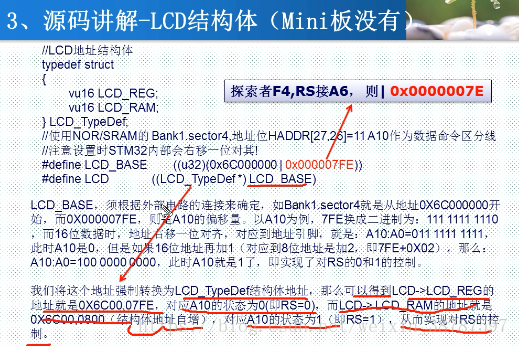

--------------------------------------------------2.LCD&LCDdev結構體講解  下面這個結構體 lcd.h里面定義的-----------------------------

上面這個結構體在LCD.h里面   RS為1命令   為0的時候是數據

這部分是將lcd-base強制轉化為lcd-typedef這樣的機構體指針。最終我們要用的就是這個lcd了。

有7個參數  這樣一個結構體就很方便的管理LCD相關的結構體

//設置lcd顯示方向

//dir:0，豎屏    1，橫屏，

void LCD_Display_Dir(u8 dir)

{

    if(dir==0)            //豎屏

    {

        lcddev.dir=0;    //豎屏

        lcddev.width=240;

        lcddev.height=320;

        if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310)

        {

            lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2A;

            lcddev.setycmd=0X2B;

            if(lcddev.id==0X6804||lcddev.id==0X5310)

            {

                lcddev.width=320;

                lcddev.height=480;

            }

        }else if(lcddev.id==0x5510)

        {

            lcddev.wramcmd=0X2C00;

             lcddev.setxcmd=0X2A00;

            lcddev.setycmd=0X2B00;

            lcddev.width=480;

            lcddev.height=800;

        }else if(lcddev.id==0X1963)

        {

            lcddev.wramcmd=0X2C;    //設置寫入GROM的指令

            lcddev.setxcmd=0X2B;    //設置寫x坐標指令

            lcddev.setycmd=0X2A;    //設置寫y坐標指令

            lcddev.width=480;        //設置寬度480

            lcddev.height=800;        //設置高度800

        }else

        {

            lcddev.wramcmd=0X22;

             lcddev.setxcmd=0X20;

            lcddev.setycmd=0X21;

        }

    }else                 //橫屏

    {

        lcddev.dir=1;    //橫屏

        lcddev.width=320;

        lcddev.height=240;

        if(lcddev.id==0X9341||lcddev.id==0X5310)

        {

            lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2A;

            lcddev.setycmd=0X2B;

        }else if(lcddev.id==0X6804)

        {

             lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2B;

            lcddev.setycmd=0X2A;

        }else if(lcddev.id==0x5510)

        {

            lcddev.wramcmd=0X2C00;

             lcddev.setxcmd=0X2A00;

            lcddev.setycmd=0X2B00;

            lcddev.width=800;

            lcddev.height=480;

        }else if(lcddev.id==0X1963)

        {

            lcddev.wramcmd=0X2C;    //設置寫入GROM的指令

            lcddev.setxcmd=0X2A;    //設置寫x坐標指令

            lcddev.setycmd=0X2B;    //設置寫y坐標指令

            lcddev.width=800;        //設置寬度800

            lcddev.height=480;        //設置寬度480

        {

            lcddev.wramcmd=0X22;

             lcddev.setxcmd=0X21;

            lcddev.setycmd=0X20;

        }

        if(lcddev.id==0X6804||lcddev.id==0X5310)

        {

            lcddev.width=480;

            lcddev.height=320;

        }

    }

    LCD_Scan_Dir(DFT_SCAN_DIR);    //默認掃描方向

}

-------------------------------------------------------3 7個底層接口函數--------------------------------------------------------

 寫寄存器值函數+寫數據函數=寫寄存器內容函數

5.讀寄存器內容函數，發送寄存器地址，讀取的數據返回給調用函數。

6開始寫GRAM函數

7寫GROM函數，開始寫一些顏色值進去

這樣一個函數就完成了寫寄存器操作，因?yàn)橛蠪SMC會自動完成

//寫LCD數據

//data:要寫入的值

void LCD_WR_DATA(vu16 data)

{

    data=data;            //使用-O2優化的時候,必須插入的延時

    LCD->LCD_RAM=data;

}

//讀LCD數據

//返回值:讀到的值

u16 LCD_RD_DATA(void)

{

    vu16 ram;            //防止被優化

    ram=LCD->LCD_RAM;

    return ram;

}

//讀寄存器

//LCD_Reg:寄存器地址

//返回值:讀到的數據

u16 LCD_ReadReg(u16 LCD_Reg)

{

    LCD_WR_REG(LCD_Reg);        //寫入要讀的寄存器序號

    delay_us(5);

    return LCD_RD_DATA();        //返回讀到的值

}

//寫寄存器內容函數

//LCD_Reg:寄存器地址

//LCD_RegValue:要寫入的數據

void LCD_WriteReg(u16 LCD_Reg,u16 LCD_RegValue)

{

    LCD->LCD_REG = LCD_Reg;        //寫入要寫的寄存器序號

    LCD->LCD_RAM = LCD_RegValue;//寫入數據

}

//開始寫GRAM

void LCD_WriteRAM_Prepare(void)

{

     LCD->LCD_REG=lcddev.wramcmd;

}

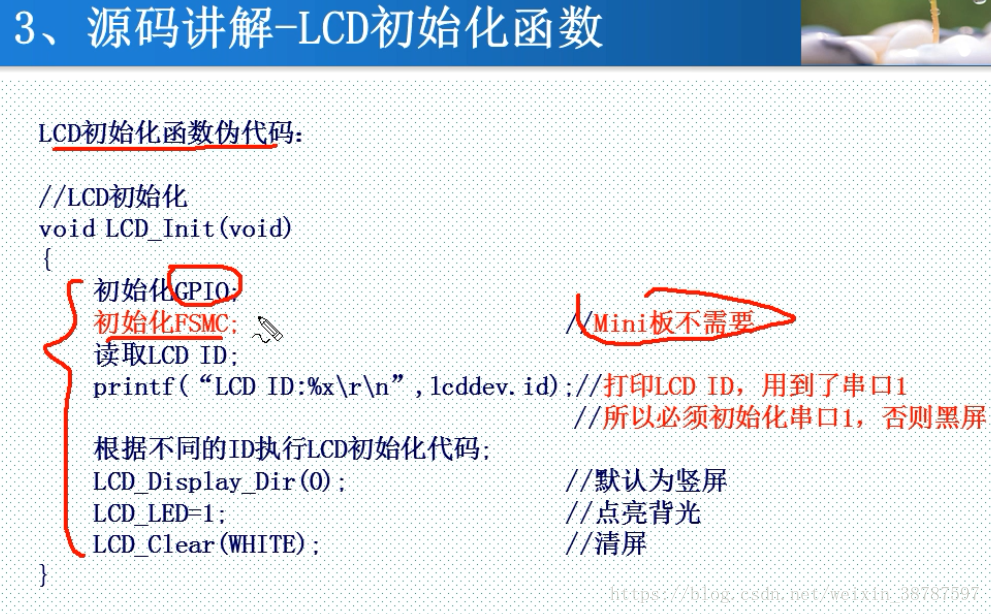

------------------------------------------------4 LCD初始化函數講解---------------------------------------------------------------------------

初始化完GPIO后就要對FSMC 進行配置，

對應這些寄存器對FSMC進行初始化設置。

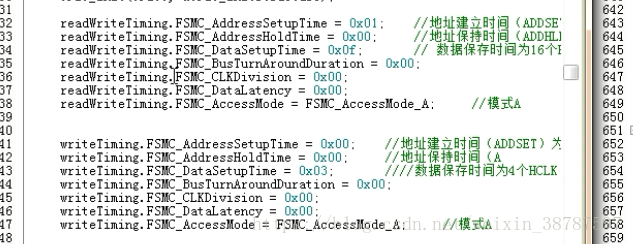

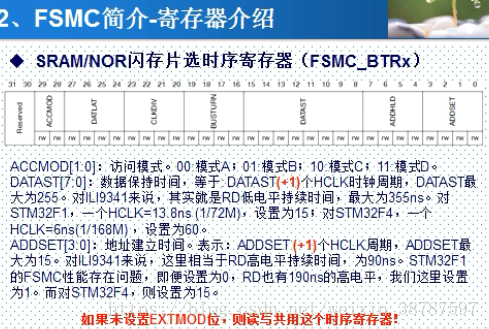

對FSMC進行讀寫時序的初始化，就是上面的這段代碼，對應的寄存器是下面這兩個寄存器。

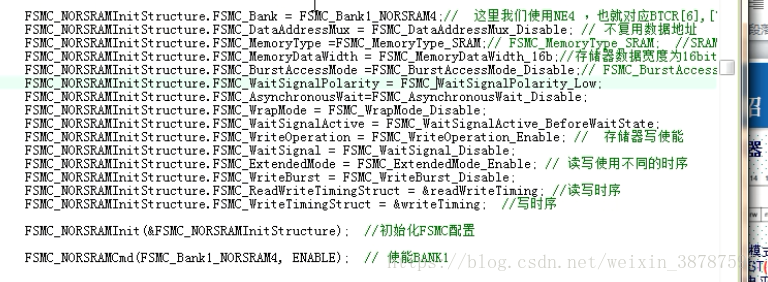

接下來要配置的一個結構體

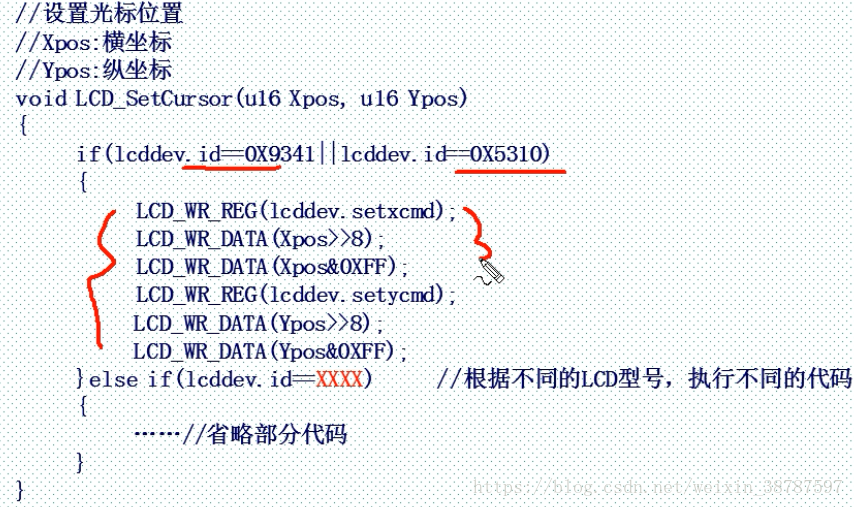

-----------------------------------------5坐標設置函數-----------------------------------------------------------------------

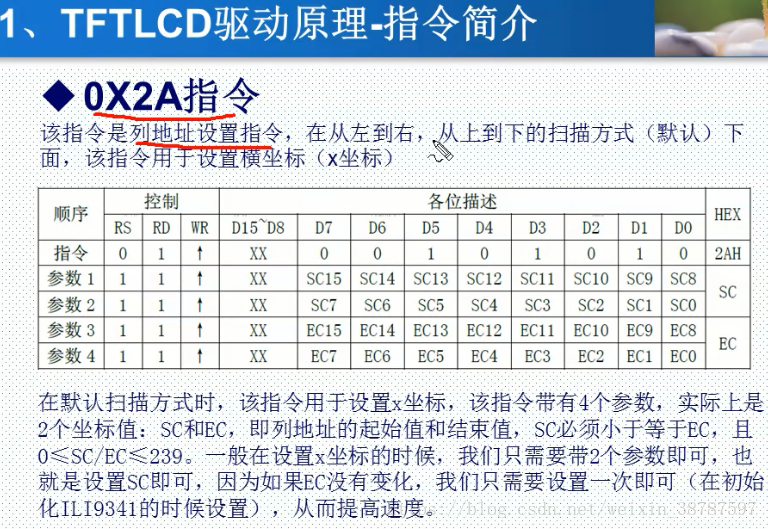

setxcmd指令  作用：設置x坐標

x的高8位

x的低8位

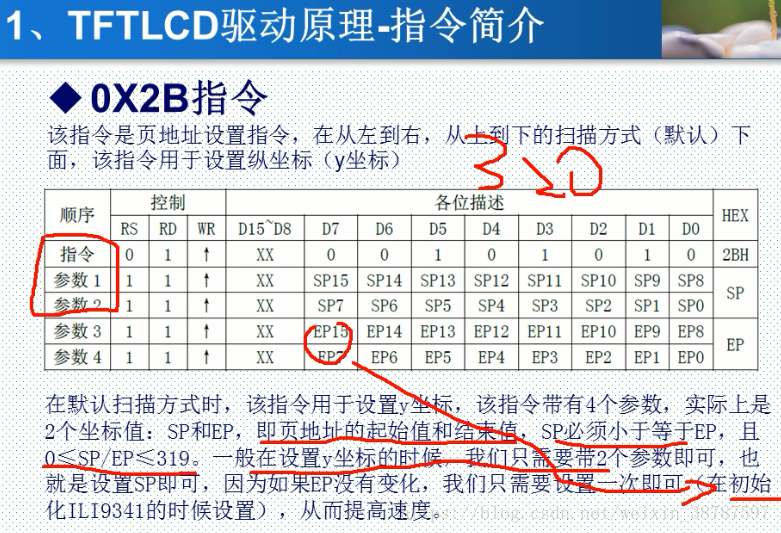

setycmd

y坐標的高8位

y坐標的低8位

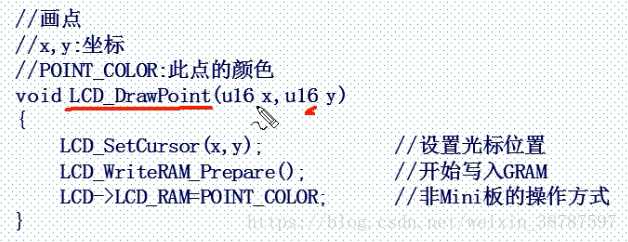

-------------------------------------------6 LCD畫點函數-----------------------------------------------------------------------------

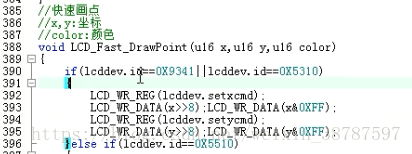

快速畫點函數

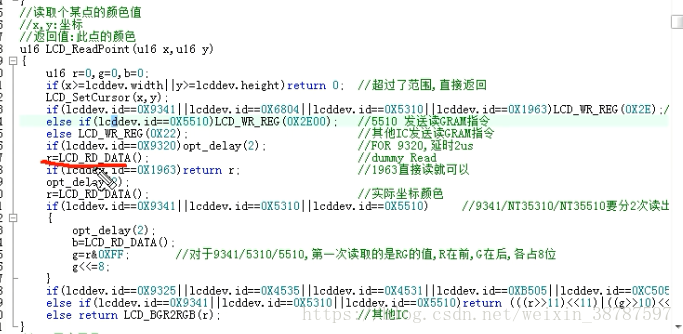

------------------------------------7  LCD讀點函數-----------------------------------------------

x y是讀取的點的坐標，返回值是這個點的顏色。

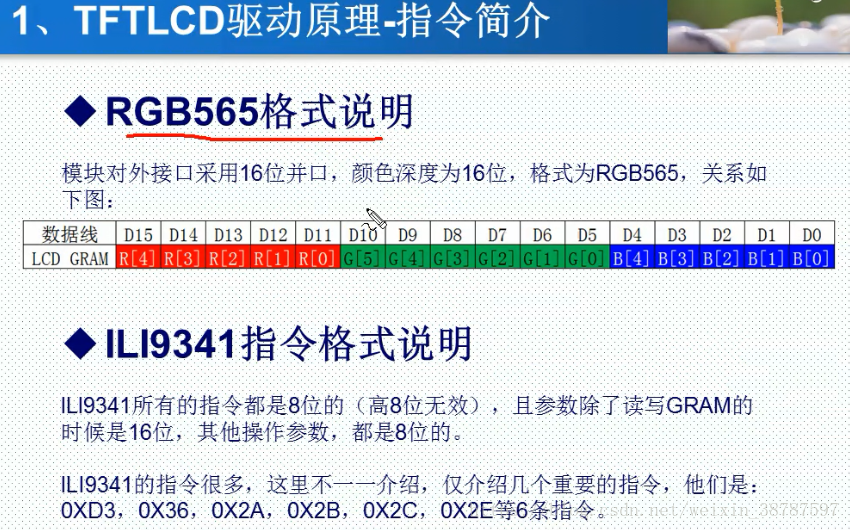

讀出來的是RGB565的格式。

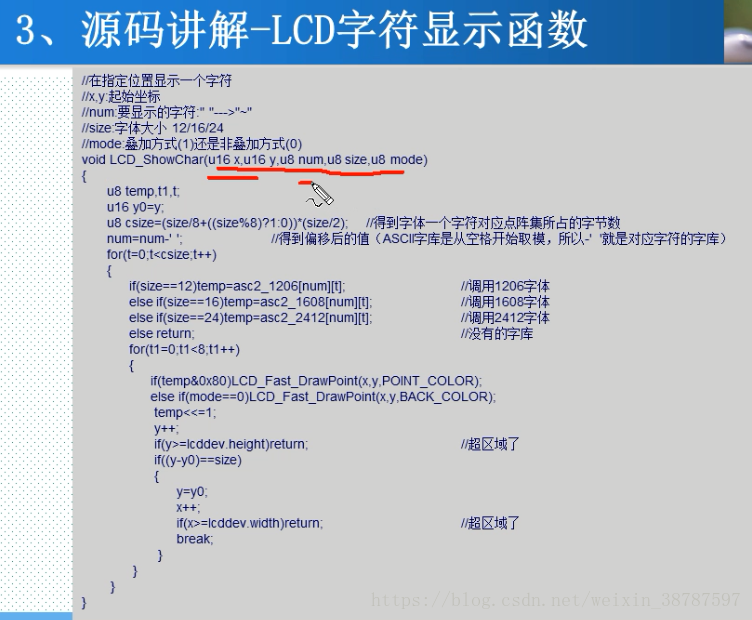

----------------------------------------8 LCD字符顯示函數 ------------------------------------------------------

疊加方式 保持底色   非疊加方式 沒有底色，這里 減空格 是因?yàn)槭菑目崭耖_始取模的。

csize是一個字節點陣集所對應的字節數。

csize 這個句話得到一個字符點陣集的字節數。 其中 size=12 、16、24四種值。

下一句num是字符的偏移量，假如我們要顯示！，那么此時num就是2  又因?yàn)?nbsp; “-”（減號）的mun是0，所以， “！”  的mun是1·

顏色由POINT_color

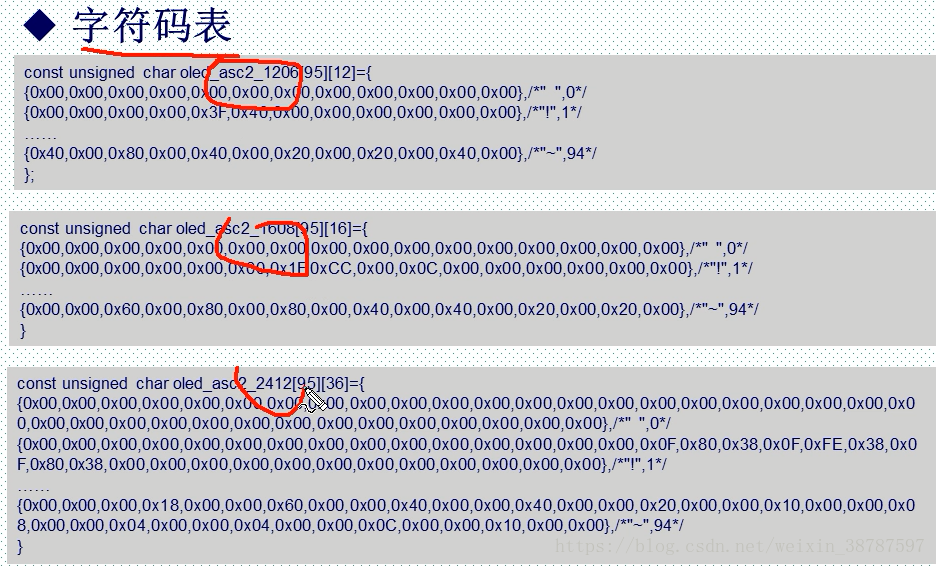

上述的字模數組在上面的 font.h里面。

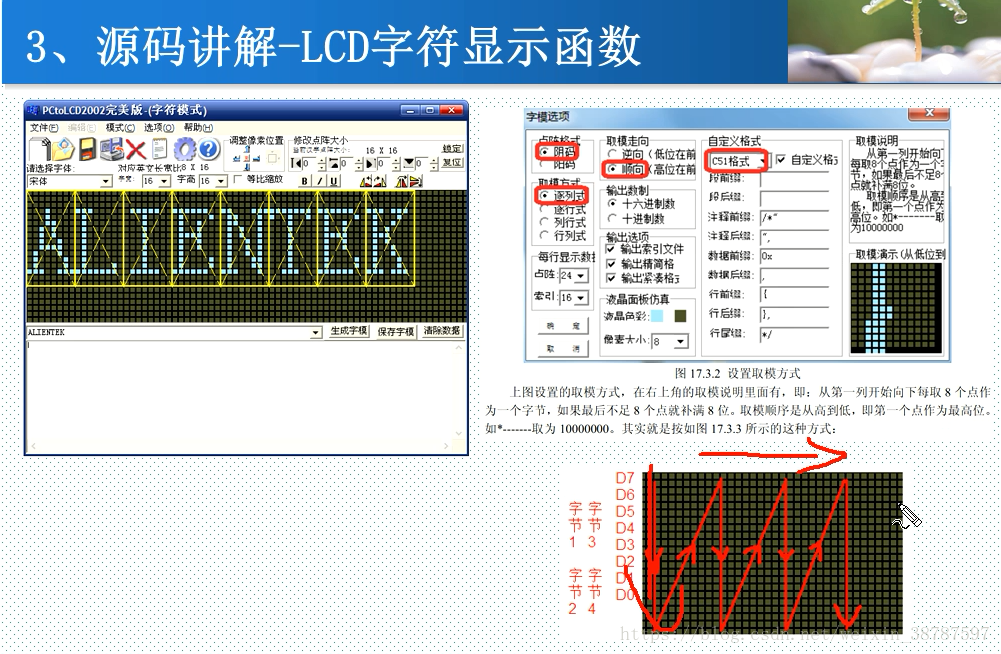

生成上面的字符碼可以用PCtoLCD2002

在LIENTEK后輸入 要生成的字符，然后點擊  生成字模，就可以自動生成上面的字符碼了。

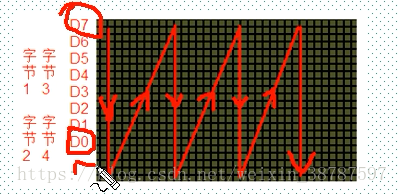

根據下面這個來進行取模設置。 輸出方式是從上到下從坐到右

ASCII的字符  高度=寬度的一倍 例如：asc2_2412[95][36]   就是豎向的（字符高為24）那么字符寬就=12。那么這個字符共有3x8=24  也會是高度占3個字節，寬度=24/2=12   高度的字節數x寬度=3x12=36個字節。95代表這個數組中有95個字符。

生成是最高位在上，一直減到最低位。這樣字節1的8位都有效，   字節2只有高4位有效，字節3 的8位都有效，字節4也只有高4位有效。這樣以此類推。

看上面的字符數組   行坐標表示 一個 字符

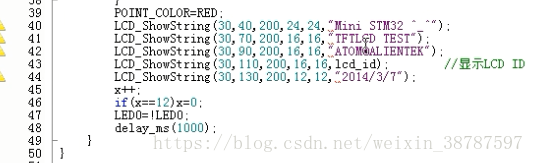

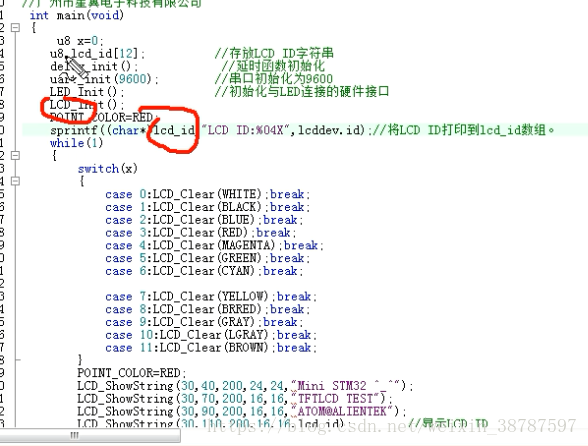

--------------------------------------------------例程測試----------------------------------------------------------
