一個GPIO口可以 復用成內部外設的功能引腳，這里我們利用PA9PA10設置為UART1來舉例。
IO口對應的復用功能需要查表來確定。這個表在芯片手冊

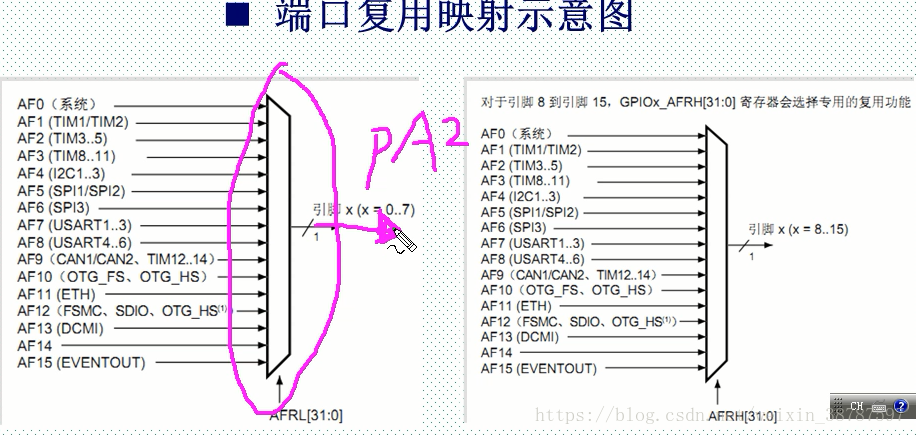

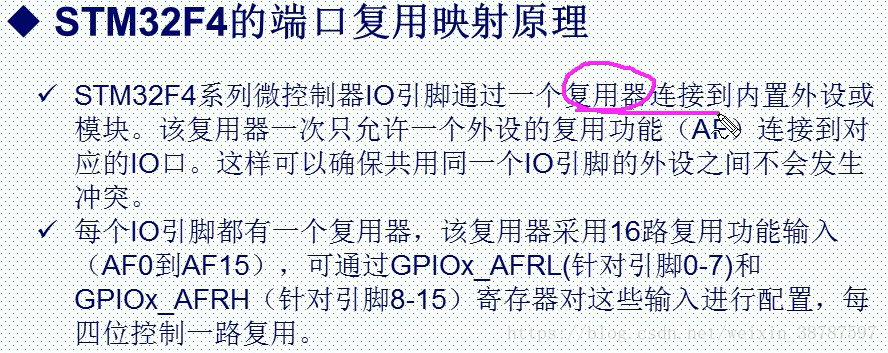

下面這個圖講解了GPIO口的復用原理
上圖右邊左圖是復用器（AFRL(31:0)、AFRH(31:0)），要復用哪個引腳就將相應的GPIO連接到復用器上，即可。

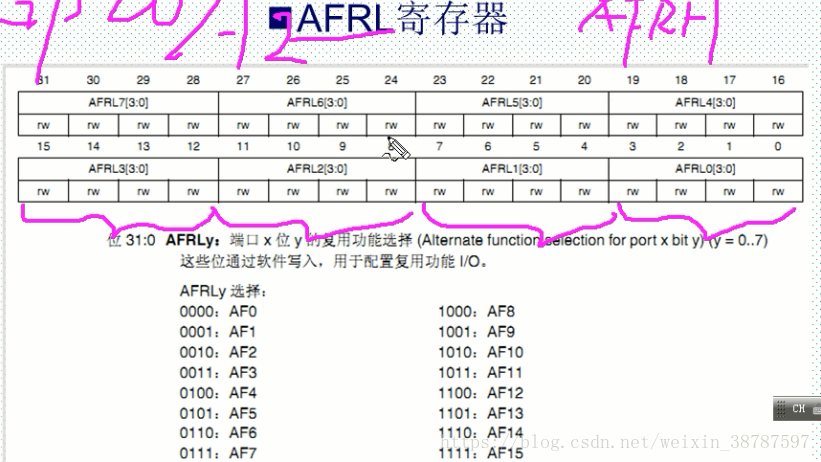

那么接下來我們就講解 一下如何利用復用器去將GPIO口配置成復用功能。AFRL和AFRH都是32的寄存器，每一個GPIO口占用4位，所以在一組IO口中，他的低8位（PA0-PA7）占用AFRL,他的高8位（PA8-PA15）占用AFRH。
例如：我們要配置GPIOA2配置成UART2,
1.GPIOA2對應AFRL的8-11位，而UART2對應AF7
