脈搏血氧計是用于監測患者血氧含量的醫療設備。該設備測量血氧量及心率，并當其降低至某個預先確定的閾值時產生告警。此類監測對于新生嬰兒及手術過程極為有用。
非侵入式可視脈搏血氧計的設計所采用的MSP430FG437微控制器(MCU)將外設探針與MCU有機結合在一起，并采用LCD玻璃屏顯示血氧狀態及脈搏頻率。該應用中的傳感器同時用于心率檢測及脈搏血氧測量。探針被置于人體外表的某點，例如指尖、耳垂或鼻前端。該探針包含了兩個發光二極管(LED)，其中一個處于紅色可見光譜(660nm)，另一個處于紅外光譜(940nm)。通過測量每一頻率的光透過人體的強度，然后計算出兩個強度間的比值，可確定人體的血氧百分?jǐn)?shù)。

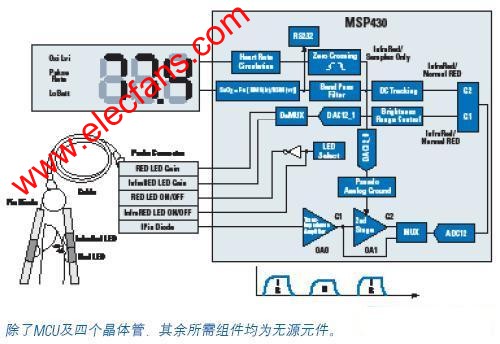

上面的圖標示例了一個采用超低功耗MSP430 MCU的單片、便攜式脈搏血氧計的實現。由于高層次的模擬集成使得外部組件數量保持了最小化。并且，通過保持通態時間(ONTIme)的最小化以及兩個燈光源的周期性供電，使得功耗得以降低。
