剛剛咱們講了電子秒表用的是C語言，接下來咱們再講一講用匯編。

硬件設計

（末尾附文件）

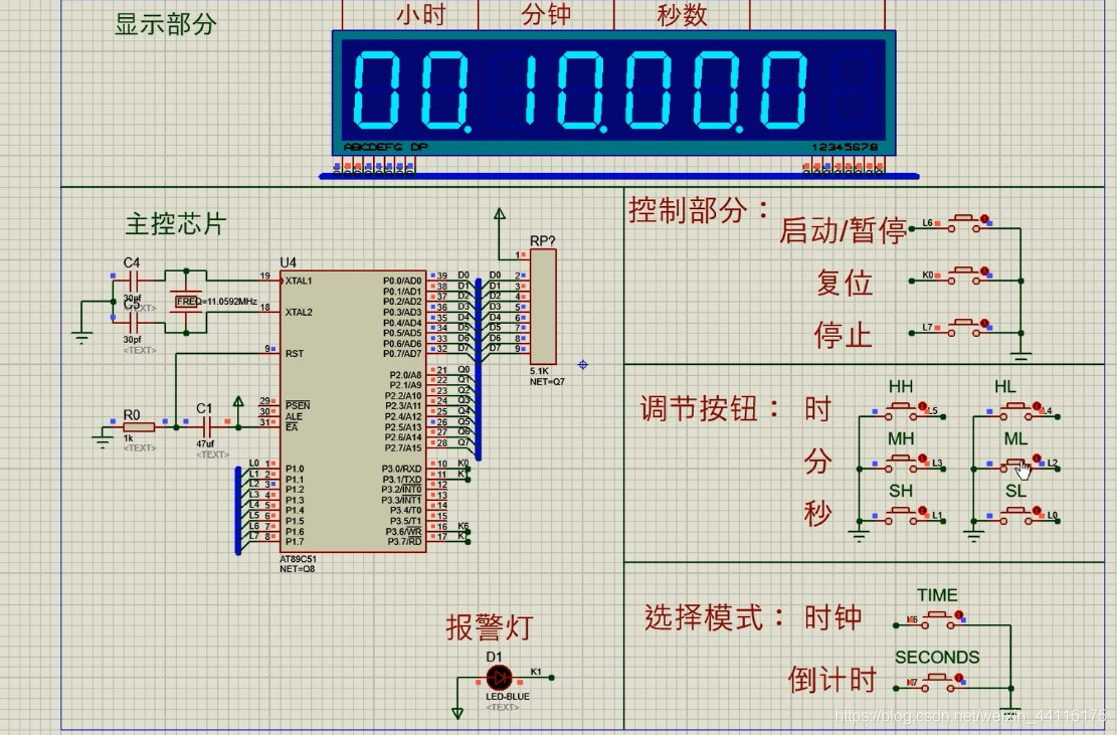

電路圖1：

數碼管顯示；時間清零；啟動計時；暫定計時；繼續計時；

電路圖2

程序設計

TLOW    EQU  78H

THIGH   EQU  0ECH

LED_WEI_Pro EQU 0f0H;數碼管位選 保護位

;寄存器設置

COUN_INT    EQU 21H     ;5ms * 20 = 100ms = 0.1S

COUN_PASSNUM EQU 22H ;

COUN_TIME_L EQU 23H ;時間累加 低位 100MS加1

COUN_TIME_H EQU 24H ;時間累加 高位

COUN_WEI  EQU 3CH ;顯示位

DISP_BUF EQU 50H

;端口配置

LED_WEI EQU P2 ;數碼管位選

LED_DAT EQU P0 ;數碼管數據

BEEP_PIN EQU P3.7 ;蜂鳴器

KEY_START  EQU P3.0 ;啟動

KEY_STOP EQU P3.1 ;停止/歸零鍵

;標志位配置

FLAG_TIMING EQU 20H.1 ;20H.1 為計時狀態標記

FLAG_GO EQU 20H.2 ;20H.2 為使能標記

BEEP_EN EQU 20H.3 ;蜂鳴器響使能

;--------------------------------------------------

ORG  0000H

JMP  MAIN

ORG  0BH

JMP  T0_INT

;--------------------------------------------------

MAIN:

MOV  SP,#60H

MOV  A,#00H

MOV  COUN_WEI,A

MOV  COUN_PASSNUM,A;

MOV  COUN_TIME_L,A

MOV  COUN_TIME_H,A

CLR C

CLR FLAG_GO

CLR FLAG_TIMING;剛開機為非計時狀態

SETB BEEP_EN;開機響一聲

CALL  INIT_TIMER

SETB  TR0

LOOP:

CALL BEEP

K1:

JB KEY_START,K2;啟動

NOP

JNB KEY_START,$

SETB BEEP_EN;蜂鳴器響

JB  FLAG_GO,LOOP

SETB FLAG_GO

SETB FLAG_TIMING

JMP LOOP

K2:

JB KEY_STOP,LOOP;暫停、歸零鍵

NOP

JNB KEY_STOP,$

SETB BEEP_EN;蜂鳴器響

JB FLAG_TIMING,STOP;計時中按此鍵則暫停計時，暫停時按此鍵則歸零

RESET_TIME:;歸零

CLR FLAG_GO

CLR FLAG_TIMING

MOV COUN_TIME_L,#00H

MOV COUN_TIME_H,#00H

CALL DISP_TRANSDAT

JMP LOOP

STOP:;暫停

CLR FLAG_GO

CLR FLAG_TIMING;暫停計時

JMP LOOP

;;;-------------------------

;;-------------------------

;;顯示子程序

;;使用寄存器組：第2組寄存器

;;出口：

;;入口：

;;--------------------------

DISPLAY:

PUSH ACC

PUSH  PSW

CLR  PSW.3 ;RS1、RS0（PSW.4、PSW.3）: 1 0

SETB  PSW.4

; MOV DISP_BUF,#1H ;test

; MOV DISP_BUF+1,#2H

; MOV DISP_BUF+2,#3H

; MOV DISP_BUF+3,#4H

MOV A,COUN_WEI

CJNE A,#0,CJMP1

JMP DISP_WEI1

CJMP1:

CJNE A,#1,CJMP2

JMP DISP_WEI2

CJMP2:

CJNE A,#2,CJMP3

JMP DISP_WEI3

CJMP3:

CJNE A,#3,CJMP4

JMP DISP_WEI4

CJMP4:

MOV COUN_WEI,#0

DISP_WEI1:

MOV A,LED_WEI;P3

ANL A,#LED_WEI_Pro

ORL A,#01H

; CPL A

MOV LED_WEI,A

JMP DISP_WEI_END

DISP_WEI2:

MOV A,LED_WEI

ANL A,#LED_WEI_Pro

ORL A,#02H

; CPL A

MOV LED_WEI,A

JMP DISP_WEI_END

DISP_WEI3:

MOV A,LED_WEI

ANL A,#LED_WEI_Pro

ORL A,#04H

; CPL A

MOV LED_WEI,A

JMP DISP_WEI_END

DISP_WEI4:

MOV A,LED_WEI

ANL A,#LED_WEI_Pro

ORL A,#08H

; CPL A

MOV LED_WEI,A

DISP_WEI_END:

MOV R0,#DISP_BUF

MOV A,COUN_WEI

ADD A,R0

MOV R0,A

MOV A,@R0

MOV DPTR,#LED_TAB

MOVC A,@A+DPTR

MOV B,A

MOV A,COUN_WEI

CJNE A,#2,DISP_WEI_NODOT;增加小數點

MOV A,B

ANL A,#7FH

MOV B,A

DISP_WEI_NODOT:

MOV A,B

MOV LED_DAT,A

INC COUN_WEI

POP PSW

POP ACC

RET

LED_TAB:;共陽數碼管表

   DB  0C0H        ;"0"

   DB  0F9H        ;"1"

   DB  0A4H        ;"2"

   DB  0B0H        ;"3"

   DB   99H        ;"4"

   DB   92H        ;"5"

   DB   82H        ;"6"

   DB  0F8H        ;"7"

文件僅供參考：

鏈接：https://pan.baidu.com/s/12Yc0D2vZqSAloPW4UgGGig

提取碼：ih55
