最近幾年，激光雷達市場異?；馃帷?jù)不完全統計，目前激光雷達市場有超過 70 個玩家。

那些跑在前面的公司，已經或正通過借殼上市（SPAC）的方式來為未來的發展儲備資金。

在汽車行業，車企對激光雷達的「愛」可謂是真情實意——原本是自動駕駛市場專屬的激光雷達也開始向 ADAS 市場滲透。

據悉，目前有不少車企在為 2025-2026 年的新型 ADAS 系統儲備彈藥。

也就是說，未來 18 個月內，汽車廠商會敲定未來 4 到 5 年內新車會用上什么樣的激光雷達。

為此，汽車之心對當下及未來的激光雷達市場做了重新梳理，范圍覆蓋市場上現有的領先設計以及一系列有望進軍第一梯隊的激光雷達公司。

在這篇文章中，你將得到這些問題的答案：

1、激光雷達哪種路線最吃香？

2、不同的激光雷達產品，價格差異主要取決于什么？

3、激光雷達的價格與性能正相關嗎？

4、激光雷達爭霸戰：如何在價格與性能上實現逆襲？

1、激光雷達哪種路線最吃香？

要想弄清楚紛繁復雜的激光雷達技術，最主要抓住兩點：成像與探測距離。

激光雷達成像中使用的技術千差萬別：從機械式、 MEMS，到 OPA（光學相控陣）再到 Flash。

測距技術包括脈沖、FMCW（頻率調制連續波）和相位式測距等。

在當前的市場上，我們可以看到：

•


• 機械式激光雷達仍是市場中堅力量，原因是機械式激光雷達價格更便宜。

•


• MEMS 激光雷達的關鍵優勢在于其緊湊的尺寸。雖然還是使用了一些活動部件，但固態能讓激光雷達可靠性大幅提升。

•


• Flash 激光雷達則徹底砍掉了活動部件，其可靠性更高，但現有技術下，其探測距離依然是一大短板。

如果從激光源這個角度觀察，大多數激光雷達公司都使用 905nm 的邊緣發射器和雪崩光電二極管（APD），因?yàn)檫@些零部件可大批量采購。

有從業者認為，905nm 激光器雖然價格便宜，但除了分辨率低及探測距離短外，對人眼并不安全。

還有一些公司，比如 Luminar、Innovusion（圖達通）以及國內的一徑科技、鐳神智能使用 1550nm 的光纖激光器。

雖然有行業人士認為 1550 納米激光器成本居高不下，但上述四家公司都在公開場合表示，可通過自身研發能力與供應鏈能力降低 1550nm 激光雷達的整體成本，從而為客戶提供高性價比的激光雷達產品。

另一方面看，1550nm 激光器也有自己的優勢。比如，在不威脅人眼安全的情況下更好地實現長距離探測。

當然，邊緣發射器和光纖激光器并不是唯一的選擇。

還有激光雷達公司也在快速擁抱 VCSEL（垂直腔體表面發射激光器），也就是 iPhone 上用到的激光雷達。

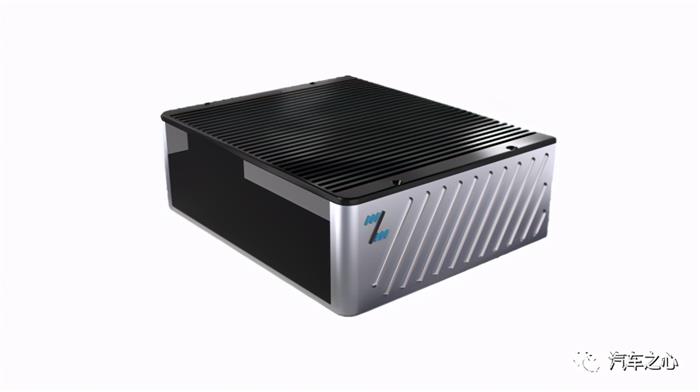

德國的激光雷達公司 Ibeo 就用上了奧地利 Ams 公司的 VCSEL 技術。據悉，這款激光雷達將在 2022 年正式發布。

美國新近上市的激光雷達公司 Ouster，在 2020 年推出一款結合 VCSEL 和單光子雪崩二極管（SPAD）技術的激光雷達，專攻 ADAS 市場，計劃 2024 年投產。

至于 FMCW 技術，目前估值超 100 億美金的自動駕駛公司 Aurora 因在 2019 年收購了一家 FMCW 激光雷達公司 Blackmore，這一技術開始被業界所關注。

2020 年，全球最大自動駕駛公司的標桿——Waymo 也提到過自研 FMCW 激光雷達。

2021 年，ADAS 巨頭 Mobileye 也談起了 FMCW 技術，并稱其為全自動駕駛汽車的終極選擇。

FMCW 激光雷達的優勢是，可實現更高的探測靈敏度和精度，適合硅光子和相控陣技術低成本批量生產，并且可以有效阻止其他雷達的干擾。

不過，F(xiàn)MCW 激光雷達也有自己的弱點，比如「硅光子的制造能力」和技術成本。

但 Mobileye 認為，可以通過利用英特爾的硅光子學專業知識來克服這一問題，畢竟英特爾有自己的晶圓廠、生產線和相關 IP。

說了這么多，目前哪種路線更受車企關注呢？

如果想預測激光雷達市場的未來趨勢，我們可以從目前已知的激光雷達公司合作訂單中，發現一些端倪：

•


• 法雷奧與奧迪/奔馳

•


• Innoviz 與寶馬

•


• Luminar 與沃爾沃/上汽

•

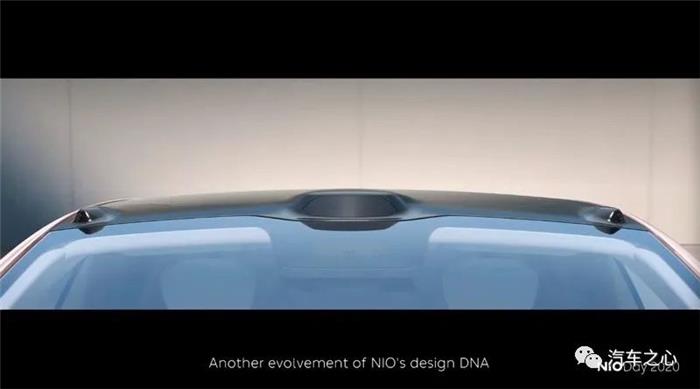

• Innovusion（圖達通）與蔚來

•

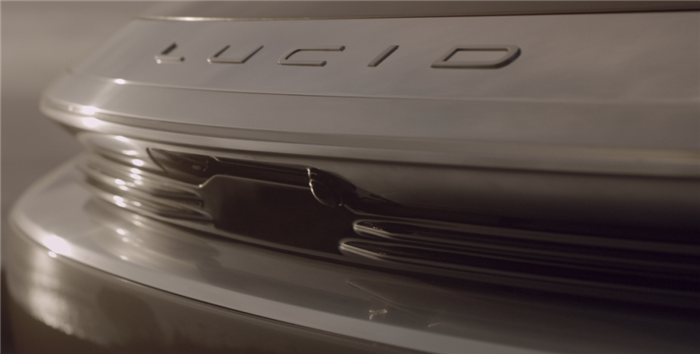

• 速騰聚創與 Lucid

•


• 華為與極狐

•


• Livox 與小鵬汽車等等

一個共同點是，上述激光雷達產品都可歸類為混合固態激光雷達（注：也有公司認為 MEMS 為固態激光雷達）。

如果按掃描方式分類，上述產品又可以分為四類：

1. 硅基 MEMS，代表公司：速騰聚創、Innoviz、一徑科技

2. 轉鏡，代表公司：法雷奧、Velodyne、華為、鐳神智能、銳馳智光

3. 振鏡+轉鏡，代表公司：Luminar、Innovusion

4. 旋轉透射棱鏡，代表公司：Livox

一定程度上，目前混合固態激光雷達成為了當前上車的主流產品。

另外，激光雷達混搭已經成為了新趨勢，即量產車上配齊近程、中程與遠程激光雷達。例如：

•


• 雷克薩斯已經有了搭載 4 個激光雷達車型（1 臺來自電裝，3 臺來自大陸）。

•


• 現代也有了雙激光雷達車型（Velodyne/法雷奧）；

•


• 本田選擇了法雷奧（單車 5 臺）；

•


• 長城則用上了 Ibeo（單車 3 臺）；

從激光雷達前裝上車的進展看，越來越多擁有 ADAS 功能的車輛，開始采用混合固態激光雷達以及 SPAD 陣列的 Flash 激光雷達。

我們可以看到，目前激光雷達市場處于百家爭鳴的狀態。

正如激光雷達公司的某位高管表示，「激光雷達不是一個贏家通吃的市場。很多公司還在驗證自己的想法。」

2、不同的激光雷達產品，價格差異主要取決于什么？

激光雷達行業正在迅速發展壯大，各路獨角獸異軍突起。這也讓外界更加關注激光雷達的營收、定價與利潤。

在 100-1000 美元激光雷達產品先后問世之際，有兩個關鍵問題需要回答：

•


• 如果以性能為準繩，激光雷達的最佳買入價格是多少？

•


• 從應用和成本角度考慮，未來的價格預測是否符合實際？

首先，我們從車載激光雷達的性能參數入手，可以分解為兩部分：

（1）探測距離（R）：激光雷達能提供可靠的距離信息。

（2）分辨率（PPS)：在激光雷達上，分辨率取決于每秒能夠接收到的 3D 信息。所謂的 PPS 類似于 2D 相機中的像素，但也包含了深度信息。

對 ADAS 和自動駕駛系統的感知和控制來說，探測距離與分辨率兩大參數至關重要。

探測距離的遠近主要取決于激光功率和探測器靈敏度（實際上是整個系統的靈敏度或信噪比）。

至于 PPS，涉及到角度分辨率，視場和幀率。

這一性能參數背后是激光器、探測器、掃描機構與信號處理平臺的通力合作。

第二，不同激光雷達設計的成本與價格取決于以下 3 方面：

（1）決定探測距離和分辨率的關鍵部件——激光器、探測器、掃描儀和數據處理設備；

（2）裝配、測試和認證成本——一般涉及人工、供應鏈管理、設施、設備、工具、質量和工程等方面；

（3）性能以外的其他因素——比如智能化、規模化、垂直整合、可靠性和先發優勢等。

雖然性能在不斷提升，但激光雷達在 200 米開外且反射率僅有 10% 的情況下（同時還要保證人眼安全與高分辨率）仍然「力不從心」。

因此，低價成了市場競爭的核心，而實現低價就要靠容易生產制造的設計，更少的元件數量，ASIC 化以及更高效的光學封裝。

那么，激光雷達公司之間產品價格的差異主要取決于什么？

從汽車之心搜集到的信息看，大致可以分為 4 點：

•


• 系統性能表現

•


• 激光雷達系統設計

•


• 物料成本

•


• 可制造性，產出與質量

先來看看系統性能表現。

探測距離與分辨率的提高帶來的必然是更高的成本與價格。此外，軟件也是產品溢價能力的重要組成部分。

其次是激光雷達系統設計。

這一點非?？简?yàn)激光雷達公司的平衡能力，系統設計必須借助研發能力讓光子（激光功率與探測器靈敏度）、原子（固定或掃描的光學與機械結構）和電子（信號與計算）實現探測距離與分辨率等性能指標的平衡。

比如是 Flash 還是掃描式，波長是 905 nm 還是 1550 nm，測速/測距靠的是飛行時間還是 FMCW？

第三是物料成本。

2D Flash 激光雷達會拉高光學半導體成本，但也能在掃描上省錢。同時，波長越長，激光器與探測器就越貴，這帶來的好處是能實現更高的探測距離與分辨率，而且對人眼更安全。

當然，要想有效降低物料成本，最好的辦法就是垂直整合。目前，一些激光雷達公司已經在向這條路進發了。

最后是可制造性。

雖然這是比較務實的指標，但很少被外界關注。

具體來說，這個指標包括：打造高效的生產設施與工藝、擴大產能、減少浪費、管理供應鏈，管控質量體系并保證來自車企源源不斷的訂單等等，缺一不可。

3、激光雷達的價格與性能正相關嗎？

作為老牌的 Tier 1，法雷奧是目前唯一一家擁有車規激光雷達的廠商。

而且，法雷奧的 SCALA 產品已經被用在包括奧迪在內的 4 家汽車廠商的平臺上。

截止目前，法雷奧已經拿到了價值 6 億美元的訂單，如果激光雷達銷量能達到 100 萬臺，其單價就能低至 600 美元。

在性能方面，SCALA 探測距離為 100 米，每秒能構建 60000 點的點云圖。

作為量產的車載激光雷達先行者，SCALA 已成為其他激光雷達供應商的性能與價格基準。

那么問題來了：激光雷達的定價與性能是否正相關？

決定探測距離的是激光功率和探測器靈敏度。

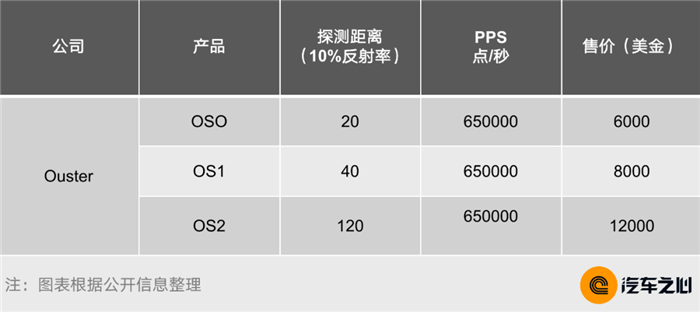

以 Ouster 的定價為例，我們可以估算出探測距離帶來的溢價。

至于分辨率在激光雷達定價中的權重，則要考慮其他類似的光學與半導體技術。

拿無源紅外攝像頭來說，像素如果增加 4 倍（從 VGA 提升到 HD），定價就會提升 2 倍。

同樣，在光纖通訊上，如果數據傳輸速度從 2.5 Gb/s 提升到 10 Gb/s，價格也會提升 2 倍。

一方面，客戶不會為了 4 倍的性能提升付出 4 倍的價格。

因此，激光雷達公司想說服這些客戶購買新產品，就得拿出一個新的價格與性能公式。

這從成本角度來看也是合理的，因?yàn)榘雽?dǎo)體加工成本并不會線性增長。

比如，晶圓直徑增加 2 倍后能得到 4 倍的像素?cái)?shù)，而其成本增加僅有 2 倍。

另一方面，光學封裝成本也會按比例減少。

基于上述情況，我們可以得出探測距離與分辨率的溢價系數，并用來預估不同性能等級激光雷達的定價。

第二個問題：預計售價與最終定價是一回事嗎？

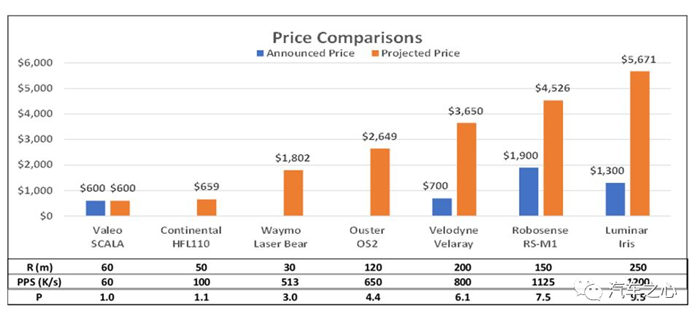

以探測距離與分辨率為基準，我們可以對比不同激光雷達產品的預計售價與廠商定價。

探測距離是基于性能所得的綜合溢價，用來計算預計售價。

在這里，法雷奧的產品是激光雷達價格的錨點。

例如大陸、Waymo 和 Ouster 這樣的公司沒有公布批產后的激光雷達價格，因而無法進行有效對比。

不過，預計售價也能說明一些問題。

數據來源：PATIENCE CONSULTING LLC

速騰聚創的定價來自 2020 年 CES 發布會，這個價格比預計售價低了 2.5 倍。

Velodyne 和 Luminar 要實現高性能目標，其激光雷達預計售價可能會比公布的定價高上 4-5 倍。

當然，如果系統架構足夠顛覆，肯定能大幅拉低物料成本，同時實現更高水平的垂直整合。

那么，Velodyne，Luminar 和速騰聚創給出的超高性價比激光雷達就不會是空中樓閣。

Velodyne 曾表示：「我們在晶圓級激光雷達，微型激光雷達陣列，ASIC 設計和過程自動化等方面擁有大量關鍵知識產權，能大幅提升生產效率并降低物料成本。」

為了降低物料成本，Luminar 選擇自研低成本探測器方案，不過如果要用 1550 nm 波長，這就會額外增加激光器和探測器成本。

作為一種全新的商業模式，想干掉老牌一級供應商，依靠融資起家的激光雷達創新者公司可能得用性能制勝。

當然，性能也無法決定一切。在與成熟巨頭的對決中，「性價比」更加重要。

換個角度理解，如果這些激光雷達公司拿規模效應和生產效率與老牌供應商對抗，肯定會被當成笑話來看。

設計與工藝上的知識產權，垂直整合與系統創新等顛覆性力量，才是向客戶與投資者證明自己最為關鍵到的因素。

最后，激光雷達公司從零成長為一家汽車供應商，其實是一項長期且艱巨的任務。因?yàn)樵O(shè)計（包括上車）周期長，毛利也只有 3 成，而且還得不斷降價。

據海外的公開消息顯示：

600 美元的售價意味著激光雷達制造成本最多 400 美元，其中還包含要付給一級供應商的組裝與調試費用 50-100 美元。

其他錢則要花在各種零部件上——激光器，探測器，掃描儀和電子設備等等。

除非這些激光雷達公司能一直獲得融資，并且實現了垂直整合，否則想熬到最后肯定會十分艱難。

在未來，像法雷奧這樣的一級供應商，會持續提升激光雷達性能，而汽車廠商則會推動供應商持續降價。

4、激光雷達爭霸戰：如何在價格與性能上實現逆襲？

很多激光雷達公司喜歡在價格上對標法雷奧，甚至亮出比法雷奧更低的價格。

在用戶端，結合消費者對安全和自動駕駛功能的需求，600 美元應該是主機廠對激光雷達的心理價位。

而在價格相同的基礎上，「性能更勝一籌」可能是激光雷達創新公司亮出的殺手锏。

那么，激光雷達領域的創新者們準備如何在價格與性能上實現逆襲？

（1）首先是 Velodyne。

Velodyne 的 Velarray H800 系列產品工作頻段設在 905 nm，采用了固態化設計。

Velodyne 用到了砷化鎵 EELs（邊緣發射激光器）和硅 APD（雪崩光電二極管）陣列，并集成了驅動器和讀出電路。

雖然沒有公開披露，但 Velaray 大概率有某種掃描能力（無論是 MEMS 還是使用了 Voice Coil mirror），可以通吃垂直和水平視場。

Velodyne CEO Anand Gopala 指出，過去 5 年 Velaray 一直處在緊鑼密鼓的開發中。這期間，公司進行了大量的內部投資，將電子功能集成到 ASIC（特定應用集成電路）中。

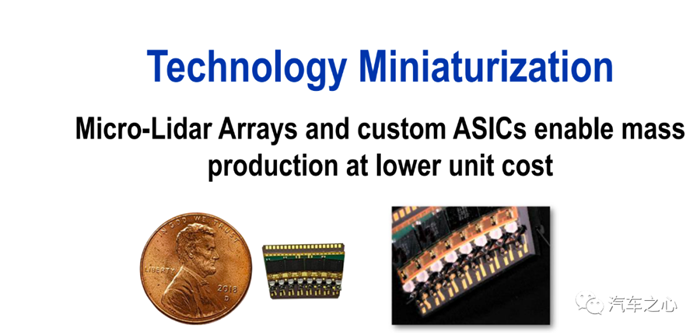

同時，為了構建 MLA（Micro-LiDAR Arrays）陣列，Velodyne 還實現了有源和無源光學元件（激光器、探測器、透鏡、濾光片）的封裝自動化——這大大降低了 Velarray 的物料成本，更是實現了零接觸工作。

此外，Velodyne 的輕資產模式讓他們能依靠一級供應商實現高性價比的生產，進一步降低成本。

從 Velodyne 的 IPO 文件可知，Velodyne 的毛利預計在 45% 左右。

即使在 2025 年進一步降至既定的平均售價，其稅息折舊及攤銷前利潤（EBITDA）依然不低于 20%。

（2）Ouster

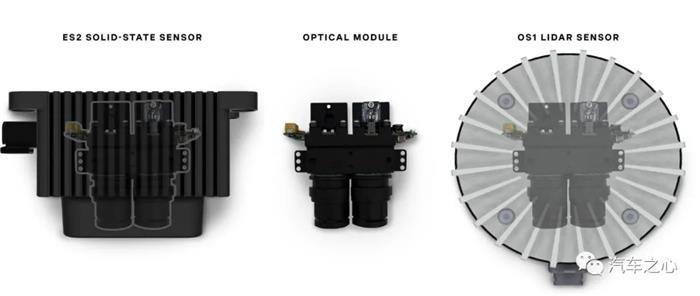

Ouster 的 ES2 激光雷達發布時間定在 2022 年，量產則要放到 2024 年。

其技術矩陣中，880nm，垂直腔面發射激光器(VCSEL) 和單光子雪崩二極管（SPAD）是主線。

由于采用電子掃描，ES2 也沒有活動部件。

Ouster CEO Angus Pacala 還介紹稱，ES2 的高度數字化特性能大大提升生產效率。借助精簡的零部件，創新的晶圓與系統設計，以及高效的裝配工作，該激光雷達成本得以大幅下降。

在架構方面，ES2 與 iPhone 上那款激光雷達相似。

由于控制著關鍵零部件的 IP，Ouster 在 ES2 物料成本上有很強的話語權。

這也是 Ouster 的利潤護城河，即使定價在 600 美元，Ouster 的毛利也能達到 25%-30%。

鑒于 Ouster 的版圖中還有利潤更高的非車載市場，其整體毛利應該會更高。

（3）Cepton

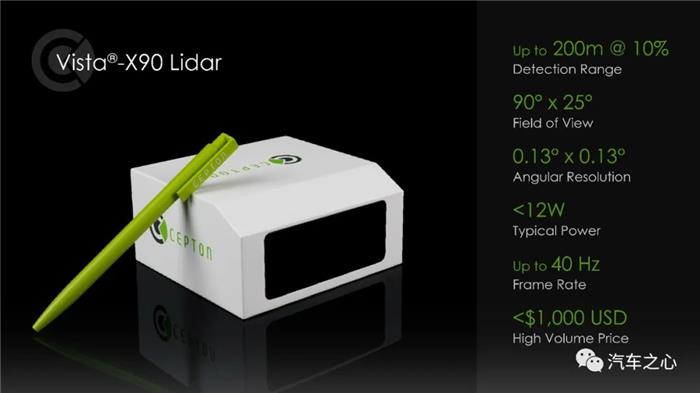

Cepton 的 Vista-X90 用上了獨有的微動技術（MMT），以實現對視場的無反光鏡高速掃描。

從本質上來講，它用到了一個單一的音圈結構來打造 905 nm 波長 EEL 和 APD 接收器，實現無摩擦的同步掃描。

Cepton 首席營銷官 T. R. Ramachandran 博士表示，MMT 實現起來很容易，因?yàn)樾枰牧悴考欢啵以谄囆袠I(yè)內有成熟應用。

除此之外，關鍵功能也被集成進了 ASIC，再加上自有的封裝光學陣列激光器和探測器，更是能顯著降低物料成本。

Ramachandran 博士表示，極簡設計讓 Cepton 能以較低的價格交付高性能產品，這一點已經得到了多家 OEM 的認可。

Cepton 與一級供應商的關系也不錯（全球最大汽車照明一級供應商 Koito 還投了 Cepton 5000 萬美元），這不但能幫 Cepton 打入全球汽車供應鏈，還能在未來獲得規模優勢。

同時，Vista-X90 緊湊的尺寸不但能降成本，還能整合進車輛前燈，擋風玻璃或保險杠內。

未來，Cepton 希望技術創新在進一步提升激光雷達分辨率的同時，繼續拉低光學組件的成本。

 （4）速騰聚創

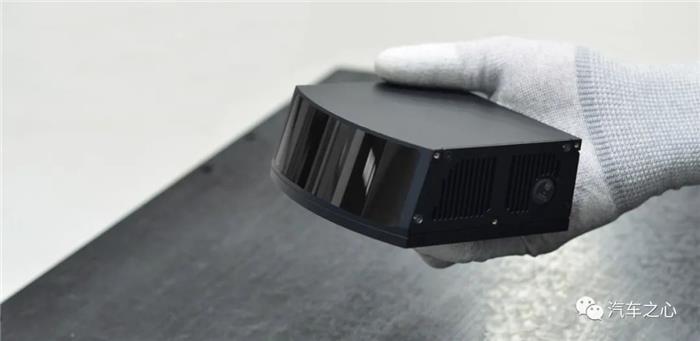

速騰聚創智能固態激光雷達 M1 采用 MEMS 方案，結構相當精簡，可以概括為「5+5+1」，即 5 個收發模組 + 5 塊小鏡子+ 1 個振鏡模組。

其中核心的 MEMS 振鏡模組可以承受超過 300G 機械沖擊。

結構精簡意味著，物料成本低，量產難度低，生產工序簡單，量產一致性高，易量產，易擴產。

結構精簡給 M1 帶來的另一大特點就是體積小，這對量產車來說非常重要——足夠小的傳感器體積可以保護車身設計的優雅和完整性，同時有效控制風阻、大幅降低燃油經濟性損失/NEDC 里程損失。

速騰聚創研發副總裁 LeiLei Shinora 指出，速騰的激光雷達架構只用到了幾個低成本 905nm EEL，掃描技術則是自研的 2D MEMS 振鏡。

據悉，速騰聚創降低成本的技術，主要在架構設計上減少激光元器件的數量并將 MEMS 掃描性能發揮到極致，這也是速騰聚創的關鍵 IP 與核心競爭力。

另外，速騰聚創手上還有光學模組封裝的 IP，它能將 BOM 元器件數量降到小于 20 個，整個裝配與校準過程只需要 5 分鐘。

據了解，在這一架構下，速騰聚創 M1 成本可以做到 500 美金以下甚至更低。

M1 自 2020 年 7 月開始連續獲得全球多個量產車型定點合作訂單。

早在 2020 年 12 月，M1 樣件批量出貨給北美車企 Lucid Motors，成為全球首款批量交付的車規級 MEMS 固態激光雷達。

在國內，贏徹 L3 自動駕駛重卡方案的主雷達定點采用的也是速騰的 M1。

（5）鐳神智能

今年上海車展期間，鐳神智能推出了 CH128X 系列激光雷達。

這個系列的產品有兩個版本：今年即將量產的 CH128X1 以及計劃明年上市的 CH128X2。

這兩款雷達均突破了高線束混合固態激光雷達原來的體積局限，尺寸做到了比手掌還小。

其中，CH128X1 將整機尺寸縮小至 118x90x75mm，窗口片尺寸更是僅僅 85.3x66.8mm，更適合嵌入車頭。

鐳神智能最新推出的 CH128X1：

•


• 在測距性能方面 10% 反射率狀況下可探測到 200 米

•


• 探測視場覆蓋 120°x25°，在關鍵感知區域（ROI）的分辨率高達 0.18°x0.125°

•


• 單回波每秒可獲取點云數高達 85 萬點

針對今年量產的 CH128X1，鐳神智能為主機廠提供了兩種車頭安裝方案：

•


• 一種是車頭僅安裝一顆激光雷達，位于進氣格柵的中間。

•


• 一種是在車頭兩側各安裝一顆，比前者更加強了對中間 ROI 區域的感知。

而即將在明年量產的 CH128X2，高度僅僅 50mm，比 CH128X1 更為小巧，更適合嵌入車頂。

CH128X 系列采用的都是轉鏡式混合固態掃描方案，即其中激光發射、接收系統均為固定狀態，通過其特制的棱鏡轉動調節激光掃描角度。

轉鏡式方案的創新之處在于，在保持收發模塊不動的同時，電機在帶動轉鏡運動的過程中將光束反射至空間的一定范圍，從而實現掃描探測。

當然，這種運動的轉鏡非常輕巧，對雷達電機的負擔非常小。因此，這種方案在抵擋車載環境的沖擊振動方面可靠性更強。

（6）一徑科技

一徑科技在技術上有一大特色——將采用 1550nm 光源加 MEMS 掃描芯片的方案。

具體來說，利用 1550nm 的光源，在人眼安全的范圍內提高出光功率，保證遠距離測量所需要的信噪比。同時，配合自研的接收端專用芯片，實現優異穩定的測距性能。利用快速掃描的 MEMS 芯片，實現超高線數的點云輸出。

今年上海車展期間，一徑科技發布了最新固態激光雷達產品 ML-Xs。

ML-Xs 是一款前向長距 MEMS 激光雷達，兼顧高速前向遠距和中/低速大角度應用場景，主要面向 L2 及以上的智能駕駛，服務于乘用車、Robotaxi 等諸多智能駕駛應用。

ML-Xs 采用的是 MEMS 微振鏡＋1550nm 光纖激光器的方案，同時采用自研的接收及 ASIC 芯片。

ML-Xs 的視場角可達 120°X25°，等效約 200 線，~0.1°角分辨率。

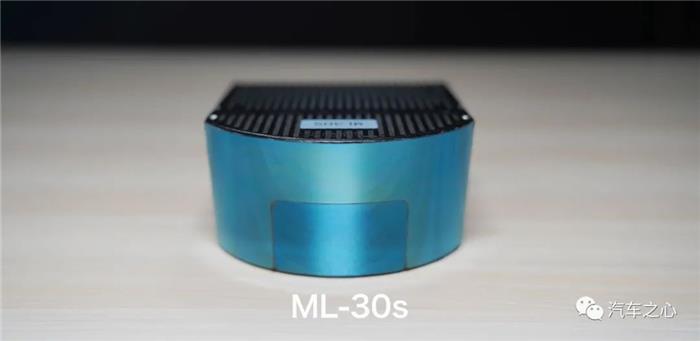

除了最新發布的 ML-Xs，一徑科技還同時展出了面向短距補盲應用的明星產品 ML-30s。

據了解，ML-30s 能提供 140°x70° 的超大視場角，可以大幅增加車輛的視野范圍，提供寬視場角高分辨率的 3D 感知覆蓋，將車身周邊盲區的危險系數降到最低。

另外，這款產品從 2020 年起已經實現批量化交付，為無人高速物流、末端配送、Robotaxi 和機器人領域提供靈活、高分辨率及車規可靠的盲區覆蓋解決方案，是該細分產品方向市場占率較高的一款固態激光雷達產品。

可以說，兼顧盲區短距場景和遠距高速場景，是一徑科技激光雷達方案的特點之一。

2020 年 8 月，一徑科技與嬴徹科技就干線物流卡車自動駕駛解決方案商業化達成戰略合作，成為嬴徹科技量產 MEMS 激光雷達供應商，嬴徹旗下的物流重卡將搭載 ML-30s。

在物流配送方面，一徑科技已經與京東物流達成戰略合作。

在自動駕駛方面，一徑科技也已獲得國外頂級 ADAS 解決方案提供商的青睞，未來業務會在全球進行布局。

（7）銳馳智光

銳馳智光是國內唯一一家集成式激光雷達公司，采用了自主研發的集成式光學芯片收發模組。

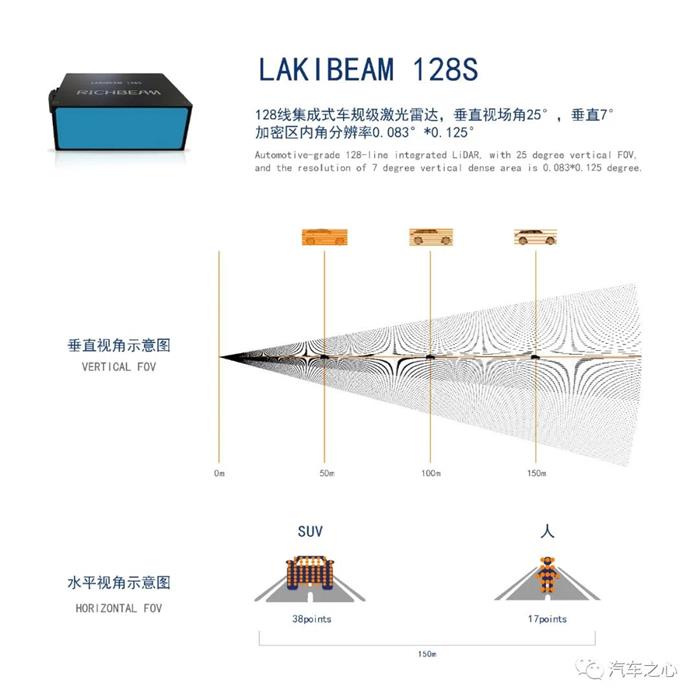

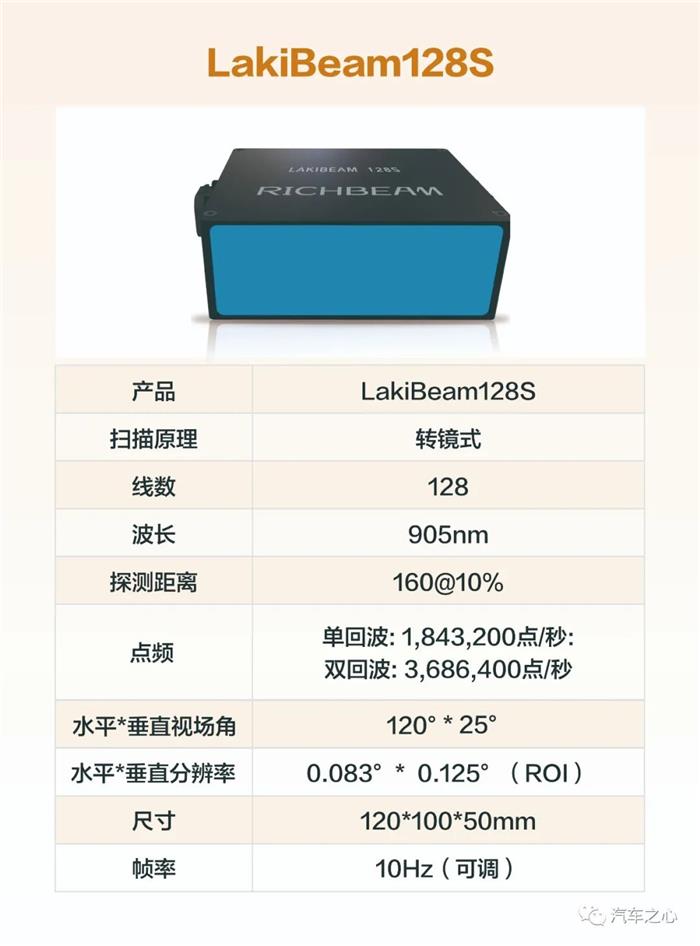

截至目前，銳馳智光推出了多款 128 線高分辨率激光雷達（激光雷達分辨率取決于單位視場內橫向與縱向的點數乘積）。

銳馳智光集成式激光雷達具備極強的定制能力。

基于獨有的 32 線集成式光學芯片和轉鏡式掃描方案的優勢，銳馳智光激光雷達具備極強的定制能力——線數、點頻、視場角和分辨率四個核心參數均可接受定制。

LakiBeam128S 主要性能參數

比如銳馳智光為車企定制的 LakiBeam128S 產品：

在對標業內車規級產品 120°*25°視場角的基礎上，還具備可以媲美機械式 128 線的加密區性能，128S 垂直方向具備 7°的加密區，加密區內水平*垂直角分辨率為 0.083°*0.125°。

加密區更密，這意味著 128S 擁有更遠距離的識別能力。

LakiBeam128S視場示意圖

性價比方面，銳馳智光的 32 線集成式光學芯片替代的是傳統 32 層分立式激光模組，銳馳智光的芯片技術已發展成熟到利用一片 wafer 即可生產千片左右激光雷達專用集成光學芯片。

這帶來的好處是，單顆芯片成本可控制在百元級，而 32 層分立式激光模組的批量采購價數千元，成本降到了數十分之一。

除物料成本外，集成式光學芯片的通道間精度由光刻工藝來保障，且免人工調試，省去占激光雷達成本 15% 以上的人工調試成本。

集成式激光雷達核心光電部分結構簡單，整機制造自動化水平高，可制造性高，因而一致性有保障，產能高效，一條 150 人的產線即可實現 15 萬臺/年集成式車規級激光雷達的產能。

基于物料成本的降低及高可制造性，銳馳智光的集成式 128 線車規級雷達產品可以做到百美元級別。

業內人士認為，以百線數、百萬點頻、百美元級車規級激光雷達的「三百」標準，標志著激光雷達 2.0 時代的到來。

當然，激光雷達性能越高，就越依賴光電資源，其物料與裝配成本自然也更高。

要想抵消不斷攀升的成本，這就要求激光雷達擁有高效的系統架構，更高的垂直整合程度以及更完備的知識產權。

鑒于激光雷達架構正逐漸趨近于芯片，晶圓級的制造效率才能在提供更高性能的同時，抑制價格的非線性增長。
