OrangeBox是一個綜合性開發平臺，提供廣泛的安全無線連接，支持開發可滿足連接域或區域控制器要求的汽車解決方案。OrangeBox整合了可擴展的 i.MX 8XLite應用處理器、S32K功能安全協處理器以及無線連接，通過無線連接能夠以安全的方式實現車輛與外界之間的安全汽車門禁、V2X、Wi-Fi、BLE、UWB和蜂窩連接。

OrangeBox平臺可借助其可升級性加快產品上市速度，使用標準接口滿足無線和蜂窩連接、全球定位等不斷變化的標準和無線電調諧器要求，并提供硬件設計的參考原理圖以及完全集成了驅動程序支持的全面的軟件產品。

框圖

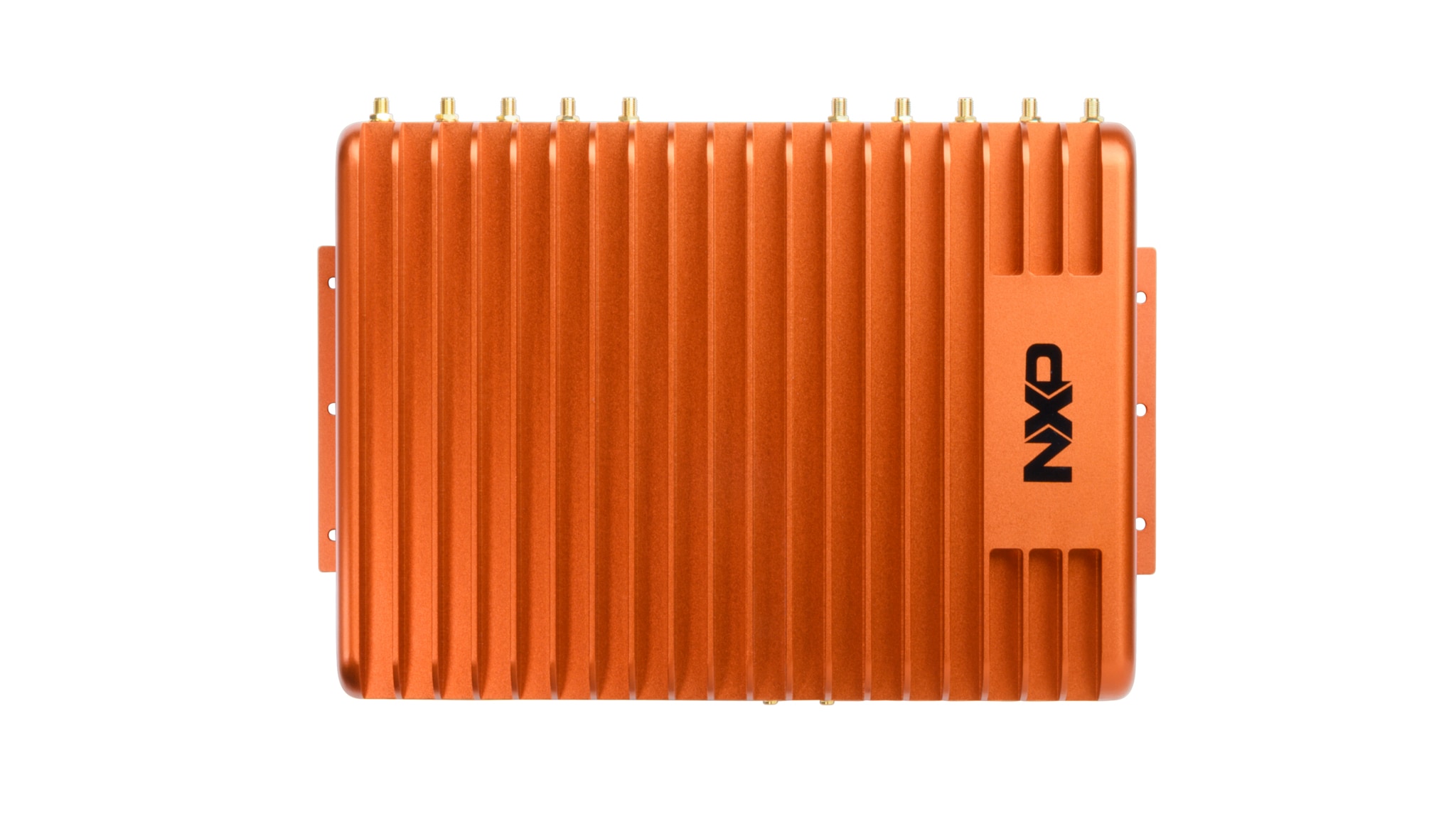

OrangeBox系統

支持的器件

接口

CAN信號提升

• TJA1463: 具有睡眠模式的CAN信號質量提升(SIC)收發器

安全的CAN收發器

• TJA1153: 具有睡眠模式的安全HS-CAN收發器

汽車以太網交換機

• SJA1110: 集成了100BASE-T1 PHY的多千兆安全TSN以太網交換機

汽車以太網PHY

• TJA1103: TJA1103，符合ASIL B安全標準的汽車以太網100BASE-T1 PHY收發器

處理器和微控制器

i.MX 8應用處理器

• iMX8XLite: 車載信息服務、V2X和工業控制的i.MX 8XLite處理器

S32K汽車通用MCU

• S32K1: S32K1汽車通用微控制器

電源管理

PMIC

• PF7100: 用于高性能應用的7通道電源管理集成電路，符合ASIL B安全等級

安全SBC

• UJA1169ATK: 微型高速CAN系統基礎芯片

傳感器

運動傳感器

• FXLS8967AF: ±2g/±4g/±8g/±16g，12位低功耗數字加速度傳感器

無線連接

DSRC安全調制解調器

• SAF5400: 用于V2X的單芯片調制解調器RoadLINK SAF5400

Trimension? 超寬帶

• NCJ29D5: Trimension? NCJ29D5：面向汽車應用的UWB IC

Wi-Fi? +藍牙? + 802.15.4

• 88Q9098: 2.4/5GHz雙頻2x2 Wi-Fi? 6 (802.11ax) + 藍牙 5.3汽車解決方案

媒體和音頻

混合射頻和音頻

• SAF4000: 具有集成音頻的多制式軟件定義無線電處理器

特性

處理能力

• i.MX 8DXL 2個Arm Cortex-A35核；1個Cortex-M4F核

• S32K144 Cortex-M4F核

無線通信

• Wi-Fi 6和藍牙

• 蜂窩連接（4/5G）

• DSRC V2X

• 安全門禁（BLE 6.0和UWB）

• 精確的全球定位（GNSS）

• 無線電調諧器（AM/FM/DAB/HD）

網絡

• 1Gbps以太網

• CAN

功能安全和信息安全

• 安全元件

• 專用硬件安全模塊（HSM）和V2X加速器

尺寸和重量

• 高x寬x深

• 重量（Kg）

應用

汽車電子

1. V2X通信

2. 智能汽車門禁系統
