1. 程序在RAM中運行

要點：

(1)程序的下載地址改到RAM空間中

(2)程序的debug之前要設定SP，PC指針到Ram空間

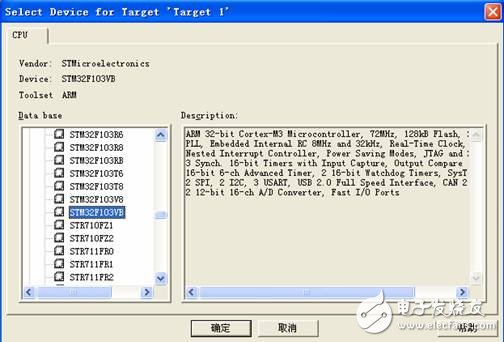

新建工程，選擇STM32 的具體型號，我買的萬利的開發板，選擇stm32f103Vb。

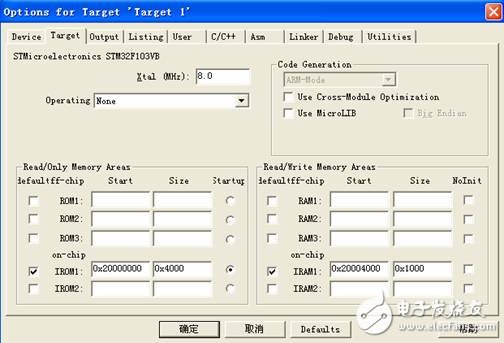

設定程序下載地址，如下圖所示，IROM1的地址指向了STM32的ram空間。

空間大小如何分配取決于自己的需求。本款處理器內部ram大小為20K，分配16K給只讀區，4K給可讀可寫區。這樣IROM設定的大小為0x4000,IRAM1的起始就變?yōu)?X20004000,大小只剩下0X1000。

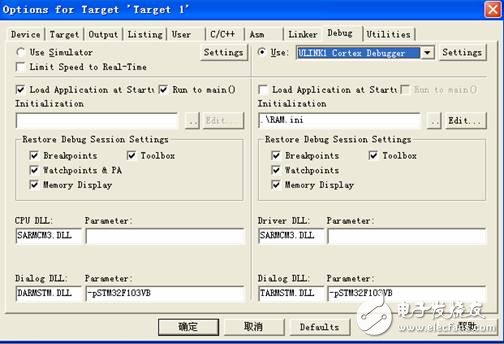

Debug標簽選擇ULINK1 Cortex Debugger(軟件采用yjgyiysbCC兄crack方法)。不選Load ApplICaTIon at Start,在IniTIalizaTIon中加入啟動腳本RAM.ini。

RAM.ini中具體內容如下：

FUNC void Setup (void) {

SP = _RDWORD(0x20000000); // Setup Stack Pointer

PC = _RDWORD(0x20000004); // Setup Program Counter

_WDWORD(0xE000ED08, 0x20000000); // Setup Vector Table Offset Register

}

LOAD XXX.axf INCREMENTAL // Download，紅色代表工程文件名.axf

Setup(); // Setup for Running

g, main

UTIlities下Update Target before Debugging不選

這樣添加后就可以在RAM中調試了。

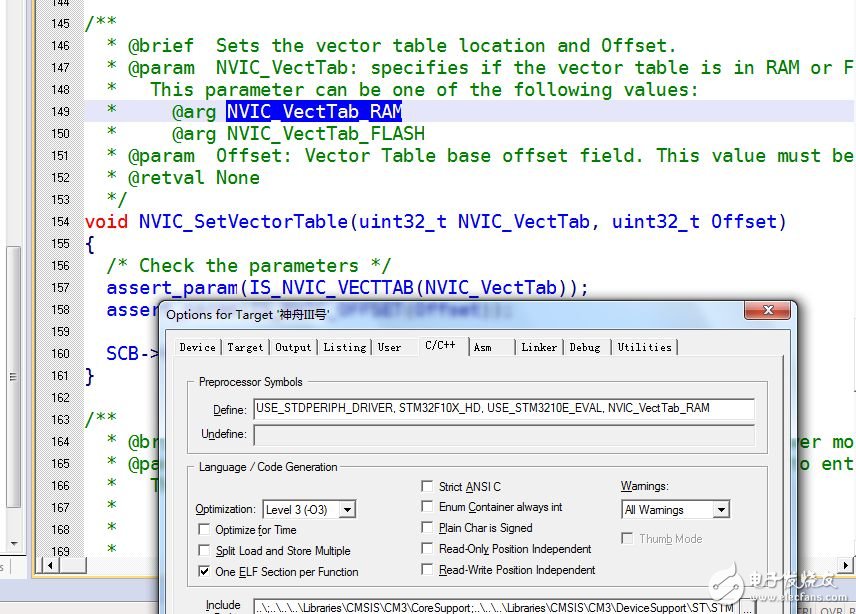

>>>>>>我們需要在代碼中設置正確的中斷向量表位置。中斷向量表通常被放置在用戶程序的開始，所以flash中運行時，向量表位于0x08000000處，而當代碼被放置在SRAM中運行時，他的位置就成了0x20000000。在初始化NVIC時，我們可以放置如下代碼，定義向量表的位置

NVIC_SetVectorTable(0x20000000 , 0x0);

或

NVIC_SetVectorTable(0x08000000 , 0x0);

或

>>>>>工程選項中Debug項，Download選項卡中，去掉所有鉤子，不下載代碼到flash,這樣就可以在RAM中調試程序了!

2. Flash中調試

新建工程后系統默認設定好IROM1為FLASH的地址和空間大小。只需要兩步：

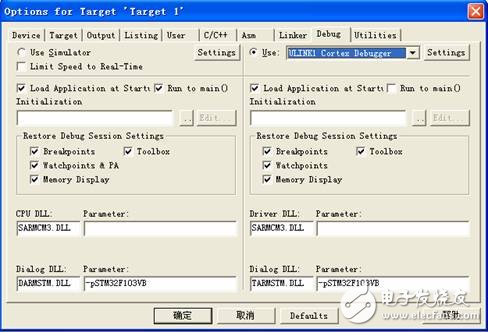

1) 設定調試工具為ULINK1 CORTEX DEBUGGER，如下圖所示，不需要設定起始腳本。

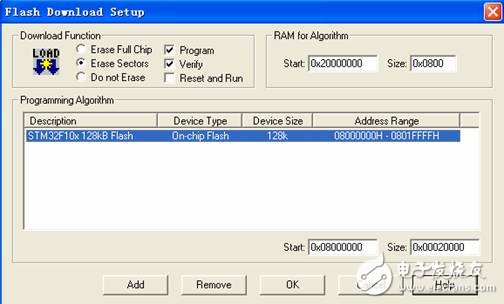

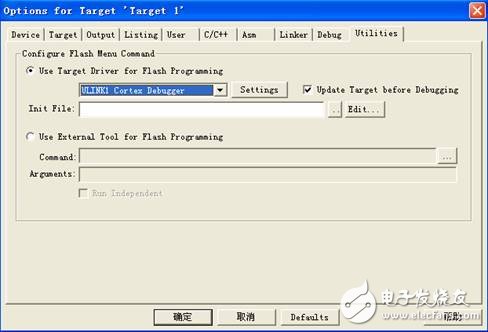

2) 在Utility中設定選擇ULINK1 cortex debugger，并設定編程算法。如下圖所示。

之后就可以FLASH調試了。

硬件：萬利的 EK-STM32F開發板，硬件去掉RS3,RS4 排阻，斷開開發板本身的仿真器。

軟件：KEILMDK3.20+ULINK驅動替換文件。
