1、I2C概述

I2C總線是一種用于內部IC控制的具有多端控制能力的雙線雙向串行數據總線系統。能夠用于替代標準的并行總線，連接各種集成電路和功能模塊。I2C器件的應用能夠減少電路間連線，減少電路板尺寸，降低硬件成本，并提高了系統可靠性。

雖然I2C總線始終與先進技術保持同步，但仍具有向下兼容性，高速模式下速度可達3.4Mbps，例如EEPROM和FLASH存儲器。

I2C傳輸模塊存在于MSP430F15/16X中，能夠?yàn)镸SP430和I2C兼容的設備互連提供接口。

I2C中關于設備的基本概念如下：

• 發送設備：發送數據到總線上的設備。

• 接收設備：從總線上接收數據的設備。

• 主設備：?jiǎn)?dòng)數據傳送并產生時鐘信號的設備。

• 從設備：被主器件尋址的設備。

I2C是一個多主總線，即它可以由多個互連的器件控制。所以任何一個設備都能像主控器一樣工作，并控制總線。支持I2C的設備有微控制器，，A/D、D/A轉換器，儲存器，LCD控制器，LED驅動器，I/O端口擴展器以及實時時鐘。在互連的系統中，每個設備都有自己的唯一地址，可以作為發送設備（LCD驅動器）、接收設備，或同時具有發送和接收功能（存儲器）。根據設備是否必須啟動數據傳輸還是僅僅被尋址的情況，發送設備或接收設備可以工作于主模式或從模式。

MSP430和有關設備互連如圖1所示。

通常的I2C總線包括：

• SCL：雙向串行時鐘線。

• SDA：雙向傳輸?shù)拇袛?shù)據線。

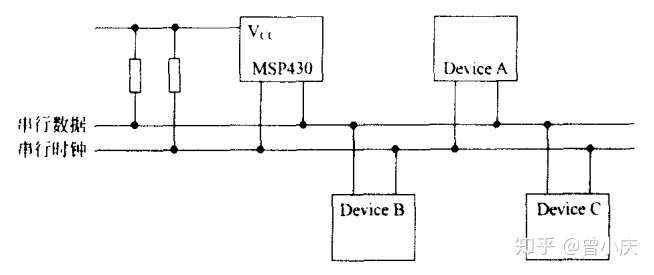

圖1：I2C總線連接

由于SDA與SCL為雙向 I/O 線，都是開漏極端（輸出1時，為高阻狀態），因此I2C總線上的所有設備的SDA和SCL引腳都要外接上拉電阻。

MSP430-I2C模塊結構如圖2所示。

圖2：I2C模塊結構

當SYNC和I2C都置位的情況下，串行通信模塊USART0工作于I2C模式。由圖2可見，MSP430-I2C模塊包括時鐘產生、數據發送和數據接收部件，它們通過大量的控制寄存器來實現靈活的I2C操作。

MSP430系列I2C模塊的主要特征如下：

1）符合I2C規范。

• 字/字節格式傳輸；

• 7位或者10位設備尋址模式；

• 群呼；

• 開始/重新開始/停止；

• 多主傳送/從接收模式；

• 多主接收/從發送模式；

• 主發送，從發送，主接收，從接收；

• 標準模式速度為100Kbps，快速模式速度可以達到400Kbps。

2）讀寫采用先進先出緩沖結構。

3）可編程時鐘發生器。

4）16位數據訪問可達到總線的最大吞吐率。

5）自動數據字節計算。

6）支持低功耗模式。

7）從接收根據檢測到開始信號自動將MSP430從LPMx模式喚醒。

8）兩個DMA觸發源。

9）中斷功能豐富。

10）只能用USART0實現I2C操作。

2、I2C模式

2.1 I2C的尋址模式

早期的I2C總線數據傳輸速率最高為I00Kbits/s，采用7位尋址。但是由于數據傳輸速率和應用功能的迅速增加，I2C總線也增強為快速模式(400Kb1ts/s)和10位尋址以滿足更高速度和更大尋址空間的需求。

MSP430-I2C模塊支持7位和10位兩種尋址模式，7位尋址模式最多尋址128個設備，10位尋址格式最多尋址1024個設備。12C總線理論上可以允許的最大設備數，是以總線上所有器件的電容總和不超過400pF為限（其中包括連線本身的電容和其連接端的引出電容），總線上所有器件要依靠SDA發送的地址信號尋址，不需要片選信號。

（1）7位尋址模式

圖3所示為7位地址方式下I2C數據傳輸格式。第一個字節由7位從地址和R/W區（讀/寫位）組成，不論總線上傳送地址信息還是數據信息，每個字節傳輸完畢接收設備都會發送響應位（ACK）。地址類信息傳輸之后是數據信息，直到接收到停止信號。

圖3：7位尋址模式數據格式

（2）10位尋址模式

圖4所示為10位地址方式下I2C數據傳輸格式。第一個字節由二進制位11110和從地址的最高兩位以及讀寫控制位R/W組成，第一個字節傳輸完畢依然還是響應位，第二個字節就是10位從地址的低8位，后面是響應位和數據。

圖4：10位尋址模式數據格式

（3）二次發送從地址模式（重復產生起始信號）

主設備可以在不停止傳輸?shù)那闆r下改變SDA上傳輸?shù)臄?shù)據流方向，方法就是主設備再次發送開始信號，并重新發送從地址和讀寫控制位R/W。圖5所示為重新產生起始信號數據傳輸格式。

圖5：二次發送從地址模式數據格式

2.2 I2C模塊傳輸特性

I2C模塊能在兩個設備之間傳輸信息，采用的方法是總線的電氣特征、總線仲裁和時鐘同步。

（1）電氣特性

• 口起始位：SCL=1時，SDA上有下降沿。

• 口停止位：SCL=1時，SDA上有上升沿。

起始位之后總線被認為忙：有數據在傳輸。SCL為高電平的時候，SDA的數據必須保持穩定，否則由于起始位和停止位的電氣邊沿特性，SDA上數據發生改變將被識別成起始位或者停止位。所以只有當SCL為低電平的時候才允許SDA上的數據改變。停止位之后總線被認為空閑，空閑狀態時SDA和SCL都是高電平。當一個字節發送或接收完畢需要CPU干預的時候，SCL一直保持為低。

起始位、停止位和數據位在SDA和SCL總線上的關系如圖6所示。

圖6：I2C模塊數據傳輸

起始位和停止位都是主設備產生的，主設備為數據傳輸產生時鐘信號：主設備在傳輸每個數據位時都會產生一個時鐘脈沖，如圖7所示。

圖7：I2C總線上的位傳輸

(2)總線仲裁

當兩個或多個主發送設備在總線上同時開始發送數據時，總線仲裁過程能夠避免總線沖突,如圖8所示。

當兩個設備同時發出起始位進行數據傳輸時，相互競爭的設備使它們的時鐘保持同步,正常發送數據。沒有檢測到?jīng)_突之前，每個設備都認為只有自己在使用總線。

圖8：兩個設備之間的仲裁過程

仲裁過程中使用的數據就是相互競爭的設備發送到SDA線上的數據。第一個檢測到自己發送的數據和總線上數據不匹配的設備就失去仲裁能力。如果兩個或更多的設備發送的第一個字節的內容相同，那么仲裁就發生在隨后傳輸中。也許直到相互競爭的設備已經傳輸了許多字節后，仲裁才會完成。產生競爭的時候，如果某個設備當前發送位的二進制數值和前一個時鐘節拍發送的內容相同，那么它在仲裁過程中就獲得較高的優先級。圖4中，第一個主發送設備產生的邏輯高電平被第二個主發送設備產生的邏輯低電平否決，因?yàn)榍耙粋€(gè)節拍總線上是低電平。失去仲裁的第一個主發送設備轉變成從接收模式，并且設置仲裁失效中斷標志ALIFG。

如果系統中有多個主設備，就必須用仲裁來避免總線沖突和數據丟失。

注童：仲裁不能發生在以下場合：

• 重復起始位和數據位之間。

• 停止位和數據位之間。

• 重復起始位和停止位之間。

(3)時鐘同步

仲裁過程中，要對來自不同主設備的時鐘進行同步處理。在SCL上第一個產生低電平的主設備強制其他主設備也發送低電平，SCL保持為低，如果某些主設備已經結束低電平狀態，就開始等待，直到所有的主設備都結束低電平時鐘，如圖9所示。

同步過程某個快速設備的速度可能被其他設備降低。

圖9：I2C上模塊時鐘同步

2.3 I2C上模塊的傳送模式

I2C模塊的傳送模式為主從式，對系統中的某一器件來說有4種可能的工作方式：主發送方式，從發送方式，主接收方式，從接收方式。

（1）主模式

在主模式，位I2CRM、I2CSTT和I2CSTP控制數據的發送和接收，如圖10所示。

圖10：I2C模塊主模式操作

主模式用I2CNDAT支持自動數據字節計數。在I2C=0情況下，I2CNDAT被寫入的值是將要發送或者接收的數據字節數。當相關的所有字節傳輸完畢之后，停止位能夠自動產生。

注意：當I2CBB=1并且I2CRM=0時，不能改變I2CNDAT的值。

（2）從模式

在從模式，發送和接收操作都是由I2C模塊自動控制的。

從接收模式：主設備每產生一個時鐘脈沖，SDA總線上就能接收到串行數據位。

從發送模式：從設備接收到主機發送的匹配地址和主設備的數據接收請求后，主設備每產生一個時鐘脈沖，從設備就向SDA總線上發送串行數據位。

雖然從設備不產生時鐘信號，當一個字節接收或者發送完畢需要CPU干預時可以將SCL信號拉低。

注意：為了能夠進行正確從模式操作，控制位I2CTRX必須被清除。

（3）I2C模塊的中斷

I2C模塊的8個中斷源共用一個中斷向量，每個中斷源有單獨的中斷使能控制位，當某個中斷被允許，而且GIF置位，對應的中斷標志會產生中斷請求。I2C的中斷事件如圖11所示。

圖11：I2C的中斷事件

（4）I2C模塊的DMA與中斷操作

I2C模塊提供了兩個DMA觸發源，準備接收和發送新數據時都可以觸發DMA操作。TXDMAEN和RXDMAEN是I2C模塊的DMA傳輸使能控制位。當RXDMAEN置位時，RXRDYIE被忽略，RXRDYIFG標志不能引發中斷。當TXDMAEN置位時，TXRDYIE被忽略，TXRDYIFG標志不能引發中斷。

3、I2C模塊寄存器及相關操作

I2C模塊有豐富的寄存器資源供用戶使用，如圖12所示。

圖12：I2C模塊的寄存器

下面分別介紹：

3.1 U0CTL，I2C模式下USART0控制寄存器

I2C模式只能由USART0實現，所以在MSP430F15/16X系列中，USART0控制寄存器的定義和其他系列定義之間有一些差別，各位定義如下：

RXDMAEN 接收DMA使能，當RXDMAEN置位時，允許I2C模塊數據傳送給DAM控制器，同時RXRDYIE位被自動清除。

• 0 禁止DMA操作；

• 1 使能DMA操作。

TXDMAEN 傳送DMA使能，當TXDMAEN置位時，允許數據從DMA控制器傳送到I2C模塊，同時TXRDYIE位被自動清除。

• 0 禁止DMA操作；

• 1 使能DMA操作。

I2C I2C模式控制位，當SYNC=1時，選擇I2C或者SPI模式。

• 0 SPI模式；

• 1 I2C模式。

XA 地址擴展位。

• 0 7位尋址方式；

• 1 10位尋址方式。

LISTEN 選擇反饋模式，該位有效的條件：MST=1同時 I2CTRX=1（主機發送）。

• 0 正常模式（無反饋）；

• 1 反饋模式（SDA數據由內部反饋給接收器）。

MST 主機、從機模式選擇，當仲裁失效時，該位自動被清除。

• 0 從機模式；

• 1 主機模式。

I2CEN I2C模塊使能控制，該位初始狀態為置位，另外SWRST只對SPI或UART有效。當I2C和SYNC位在PUC后首次置位時，該位是I2CEN功能，并能被自動清除。

• 0 I2C操作被禁止；

• 1 I2C操作使能。

注意：在I2C模式下，設置I2CEN=0會產生如下影響：

• I2C通信停止。

• SDA和SCL都是高阻狀態。

• I2CTCTL的位3~0被清除，位4~7不變。

• 奇存器I2CDTCL、I2CDR被清除。

• 發送和接收數據寄存器被清除。

• 等存器U0CTL、I2CNDAT、I2CSCLL、I2CSCLH、I2COA、I2CSA、I2CIE、I2CIFG和I2CIV內容不變。

U0CTL在I2C模式的一些常見初始化操作如下：

（1）配置USART為I2C操作

USART可進行的傳輸模式有UART、SPI和I2C。所以在傳輸之前要正確選擇模式，由U0CTL定義：SYNC=0選擇UART模式，BIT5為SPB；SYNC=1選擇SPI或I2C模式，BIT5為I2C。另外由I2C位來選擇兩種模式之一：復位為SPI模式，置位為I2C模式。具體設置如圖13所示。

圖13：USART模式選擇控制

初始化之后，I2C模塊為接收和發送數據做準備。如果清除I2CEN，I2C模塊不能進行I2C操作。

（2）重新配置12c模塊進行UART或者SPI操作

重新配置順序：

• 清除I2C、I2CEN和SYNC位（CLR.B &U0CTL）。

• 設置SWRST位(MOV.B #SWRST，&U0CTL)。

• 進行UART或者SPI模式的初始化。

》》》在SWART=1情況下初始化所有USART寄存器（包括UxCTL）：

• 通過特殊功能寄存器MEx使能USART模塊（URXEx，UTXEx之一或全部）；

• 軟件清除SWRST位(BIC.B #SWRST，&UxCTL)；

• 通過特殊功能寄存器IEx中斷使能(URXIEx，UTXIEx之一或全部）（可選）。

（3）復位條件下配置I2C模式

配置順序：

• 在SWRST=1情況下選擇I2C模式(BIS.B #SYNC+I2C，&U0CTL）。

• 清除I2CEN位（BIC.B #I2CEN，&U0CTL）。

• 在I2C=0情況下重新配置I2C模塊。

• 軟件設置I2CEN（BIS.B #I2CEN，&U0CTL)。

注意：配置或者重新配置I2C模塊，必須要在控制位I2C=0的條件下進行初始化。

3.2 I2CCTL，I2C傳輸控制寄存器

各位定義如下：

其中陰影部分只有在I2CEN=0時才能被修改。

I2CWORD 選擇I2C數據寄存器是字節還是字模式。

• 0 字節模式；

• 1 字模式。

I2CCRM I2C重復模式控制位。

• 0 傳輸?shù)淖止?jié)數由寄存器I2CNDAT定義；

• 1 傳輸?shù)淖止?jié)數由軟件設置。

I2CSSELx I2C時鐘源選擇位，當MST=1且仲裁失效時，外部的SCL信號自動被應用。

• 00 無時鐘信號（I2C模塊處于非活動狀態）；

• 01 ACLK；

• 10 SMCLK；

• 11 SMCLK。

I2CTRX 在MST=1（主機模式）時，該位選擇I2C設備的操作類型是接收還是發送。當MST=0（從機模式）時，地址字節的R/W位用來定義數據傳輸方向，同時I2CTRX反映SDA引腳上的數據方向。

• 0 接收模式，SDA引腳接收數據；

• 1 發送模式，SDA引腳發送數據。

I2CSTB 當MST=1時，I2CSTB置位可以初始化一個開始字節。

• 0 無操作；

• 1 發送開始信號，開始字節（03H），沒有結束信號。

I2CSTP 用來產生結束信號，結束信號發出后，I2CSTP自動被清除。

• 0 無信號；

• 1 發送結束信號。

I2CSTT 用來產生開始信號，開始信號產生后，I2CSTT仃自動被清除。

• 0 無信號；

• 1 發送開始信號。

3.3 I2CDCTL，I2C數據控制寄存器

Unused 沒有定義，讀出值為0。

I2CBUSY I2C模塊是否空閑。

• 0 I2C模塊空閑；

• 1 I2C模塊忙。

I2CSCLLOW 當MSP430作為主機且沒用作從機模式時，某個從設備將SCL線拉為低電平。

• 0 SCL沒有被拉為低電平；

• 1 SCL被拉為低電平。

I2CSBD 該位選擇接收寄存器的數據是字還是字節。當I2CWORD=1時，該位有效。

• 0 接收內容為一個字；

• 1 I2CDR的低字節數據有效（被接收）。

I2CTXUDF 標志I2C發送是否發生下溢。

• 0 沒有發生下溢；

• 1 發生下溢。

I2CRXOVR 標志I2C接收是否發生上溢。

• 0 沒有發生上溢；

• 1 發生上溢。

發送下溢：在主模式，當發送移位寄存器和發送緩沖器都空并且I2CNDAT>0時，會發生發送下溢。在從模式，當發送移位寄存器和發送緩沖器都為空并且另外的I2C主設備請求接收數據，會發生發送下溢，I2CTXUDF被置位。I2CTXUDF復位的方法：向I2CDR寫入數據或者復位I2CEN。I2CTXUDF只能用在發送模式。

接收上溢：當接收移位寄存器和接收緩沖器滿，接收上溢發生，I2CRXOVR被置位，SCL保持低電平，能夠阻止總線的活動，因此發生上溢不會丟失數據。I2CRXOVR復位的方法：讀取I2CDR的數據或者復位I2CEN。I2CRXOVR只能用在接收模式。

I2CBB 判斷I2C總線是否忙。開始信號將該位置1,停止信號或I2CEN=0時，該位復位。

• 0 總線不忙；

• 1 總線忙。

3.4 I2CDR，I2C數據寄存器

通過位I2CWORD的控制柜，I2C數據寄存器可以被選擇作為8位或者16位。圖14就是I2C數據寄存器的功能。

圖14：I2C數據寄存器的功能

3.5 I2CNDAT，I2C字節數寄存器

I2CNDAT 內容默認為字節數，當I2C模塊工作于字模式時，該寄存器中的值必須為偶數。

• 當I2CBB=1時，該寄存器值為傳輸過程的字節數。

• 當I2CBB=0時，該寄存器值為將要傳輸?shù)淖止?jié)數。

注意：當I2CBB=1并且I2CRM=0時，不能修改I2CNDAT。

3.6 I2CPSC，I2C分頻寄存器

I2C模塊輸入時鐘分頻后作為I2C模塊的內部時鐘。分頻因子為I2CPSC的值加1。

000H 1分頻

001H 2分頻

......

0FFH 256分頻

3.7 I2CSCLH，I2C時鐘高電平調整寄存器

該寄存器為8位，當I2C模塊工作于主模式，I2CSCLH和I2CPSC的值能夠定義SCL上的高電平寬度。

高電平寬度=(I2CSCLH+2)×I2CPSC

• 000H SCL高電平寬度=5×I2CPSC

• 001H SCL高電平寬度=5×I2CPSC

• 002H SCL高電平寬度=5×I2CPSC

• 003H SCL高電平寬度=5×I2CPSC

• 004H SCL高電平寬度=6×I2CPSC

• ......

• 0FFH SCL高電平寬度=257×I2CPSC

I2CSCLH只有在I2CEN=0時候才能被修改。

3.8 I2CSCLL，I2C時鐘低電平調整寄存器

該寄存器為8位，當I2C模塊工作于主模式，I2CSCLL和I2CPSC的值能夠定義SCL的低電平寬度。

低電平寬度=（I2CSCLL+2）×I2CPSC

• 000H SCL低電平寬度=5×I2CPSC

• 001H SCL低電平寬度=5×I2CPSC

• 002H SCL低電平寬度=5×I2CPSC

• 003H SCL低電平寬度=5×I2CPSC

• 004H SCL低電平寬度=6×I2CPSC

• ......

• 0FFH SCL低電平寬度=257×I2CPSC

I2CSCLL只有在I2CEN=0時候才能被修改。

I2C模塊所用的時鐘源由I2CSSELx控制位選擇，寄存器I2CPSC、I2CSCLH和I2CSCLL決定主模式下SCL時鐘頻率，如圖15所示。不論主模式還是從模式，I2C模塊的時鐘源頻率至少為10倍的SCL頻率。

圖15：I2C模塊SCL時鐘產生

3.9 I2COA，I2C本地地址寄存器

I2COA內容為MSP430本地 I2C模塊地址，有7位和10位兩種地址格式， I2COA寄存器為右對齊，最高位分別為位6和位9。

3.10 I2CSA ， I2C從設備地址寄存器

I2CSA內容為MSP430所尋址的外部設備地址， I2CSA只在主機模式才有效，格式同 I2COA。

3.11 I2CIE，I2C中斷使能寄存器

STTIE 開始檢測中斷使能控制。

• 0 中斷禁止；

• 1 中斷使能。

GCIE 群呼中斷使能控制。

• 0 中斷禁止；

• 1 中斷使能。

TXRDYIE 傳送準備好中斷使能控制，當TXDMANE=1時，該位自動被清除。

• 0 中斷禁止；

• 1 中斷使能。

RXRDYIE 接收準備好中斷使能控制，當RXDMANE=1時，該位自動被清除。

• 0 中斷禁止；

• 1 中斷使能。

ARDYIE 訪問準備好中斷使能控制。

• 0 中斷禁止；

• 1 中斷使能。

OAIE 本地地址中斷使能控制。

• 0 中斷禁止；

• 1 中斷使能。

NACKIE 沒有響應中斷使能控制。

• 0 中斷禁止；

• 1 中斷使能。

ALIE 仲裁失效中斷控制。

• 0 中斷禁止；

• 1 中斷使能。

3.12 I2CIFG，I2C中斷標志寄存器

STTIFG 開始檢測中斷請求標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

GCIFG 群呼中斷請求標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

TXRDYIFG 傳送準備好中斷標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

RXRDYIFG 接收準備好中斷請求標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

ARDYIFG 訪問準備好中斷標志，圖16為ARDYIFG置位條件。

圖16：ARDYIFG置位條件

OAIFG 本地地址中斷標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

NACKIFG 沒有響應中斷標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

ALIFG 仲裁失效中斷標志。

• 0 沒有中斷請求；

• 1 有中斷請求。

3.13 I2CIV中斷向量寄存器

MSP430的I2C模塊有8個中斷標志，但只有一個中斷向量。8個中斷標志共用一個中斷向量，中斷向量寄存器內容決定當前哪個中斷標志可以引起中斷事件。

MSP430的I2C模塊可以工作在低功耗模式下，只要I2C模塊所需的內部時鐘源出現，I2C模塊就進入活動模式。

當I2C模塊工作于從模式，即使沒有出現內部時鐘源，只要STTIE和GIE中斷允許位置位，當I2C模塊檢測到起始位時，置位STTIFG中斷標志，所以CPU被喚醒。此時，SCL保持為低，暫停總線的進一步活動。中斷服務程序必須重新使能I2C的內部時鐘源，這樣I2C才能釋放SCL使總線活動恢復正常。

4、I2C應用舉例

例：通過I2C總線互連的兩片MSP430F169之間的通信。

互連的兩片MSP430F169簡稱主169和從169。

（1）主169讀從169。其中從169發送的數據從0開始，依次遞增（所用的時鐘為默認值）。

實現上述功能代碼如下：

• /********************main函數********************/

• #include "msp430x16x.h"

• char RXData=0;

• char TestData=0;

• void main(void)

• {

• WDTCTL = WDTPW + WDTHOLD;

• P3SEL |= 0X0A; //端口P3作為I2C引腳

• P1DIR |= 0X01; //P1.0輸出

• P1OUT &= ~0X01; //清楚P1.0

• U0CTL |= I2C + SYNC; //推薦的初始化順序

• U0CTL &= ~I2CEN;

• I2CTCTL |= I2CSSEL1; //SMCLK

• I2CNDAT = 0X01; //讀一個字節

• I2CSA = 0X0048; //從地址048h

• I2CIE = RXRDYIE; //使能RXRDYIFG中斷

• U0CTL |= I2CEN; //使能I2C

• _EINT(); //使能總中斷

• while(1)

• {

• U0CTL |= MST; //主模式

• I2CTCTL |= I2CSTT + I2CSTP; //初始化傳輸

• _BIS_SR(CPUOff); //進入LPM0

• P1OUT |= 0X01; //置位P1.0

• if (TestData++ != RXData) break; //測試接收的數據

• P1OUT &= ~0X01; //數據正確清除P1.0

• }

• while(1); //接收數據不正確

• }

• /********************I2C模塊中斷處理子程序********************/

• #pragma vector = USART0TX_VECTOR

• __interrupt void I2C_ISR(void)

• {

• switch(I2CIV)

• {

• case 0: break; //沒有中斷

• case 2: break; //仲裁失效

• case 4: break; //沒有響應

• case 6: break; //本地地址

• case 8: break; //寄存器訪問準備好

• case 10: //接收準備好

• RXData = I2CDRB; //接收數據

• _BIC_SR_IRQ(CPUOff); //退出 LPM0

• break;

• case 12: break; //發送準備好

• case 14: break; //群呼

• case 16: break; //起始檢測

• }

• }

接收數據正確則P1.0由1變?yōu)?，否則P1.0一直保持置位?？衫肞1.0外接示波器來觀察結果。

（2）從169讀主169（要求同上）

實現此功能的代碼如下：

• /********************main函數********************/

• #include "msp430x16x.h"

• char TXData=0;

• void main(void)

• {

• WDTCTL = WDTPW + WDTHOLD;

• P3SEL |= 0X0A;

• U0CTL |= I2C + SYNC;

• U0CTL &= ~I2CEN;

• I2CTCTL |= I2CSSEL1;

• I2COA = 0X0048;

• I2CIE = TXRDYIE; //使能TXRDYIE中斷

• U0CTL |= I2CEN;

• _BIS_SR(LMP0_bits + GIE);

• }

• /********************I2C模塊中斷處理子程序********************/

• #pragma vector = USART0TX_VECTOR

• __interrupt void I2C_ISR(void)

• {

• switch(I2CIV)

• {

• case 2: break;

• case 4: break;
