EPS為英文Electric Power Steering的縮寫，即電動助力轉向系統，它是指依靠電機提供輔助扭矩的動力轉向系統。EPS本身是執行件端的控制器，現階段的控制器是ECU為主芯片， CP Autosar的軟件框架，軟件組成部分找個機會細聊吧。

C-EPS

向軸助力式：C-EPS  主要是將轉向的助力電機安裝在轉向管柱上，實現了轉向軸的助力；

這種類型的EPS可以將轉矩傳感器、助力轉動電動機、離合器和轉向主力機構組成一體安裝在轉向柱上，結構緊湊、動態響應性好，一般使用于乘用車中小型車輛中，詳細請看上圖圖一：

圖1.1：C-EPS拆解圖

P-EPS

轉向器小齒輪助力式：P-EPS 齒條型， 主要是將轉向的助力電機安裝在轉向小齒輪處，直接驅動齒輪實現了轉向軸的助力；

P-EPS(Pinion Electric Power Steering) 這種類型的EPS會將小齒輪助力式轉向系統的轉扭矩傳感器、轉向驅動電機、離合器和轉向助力機構集成一體后安裝在轉向小齒輪處，直接給小齒輪助力，布置更加便捷，可以獲得較大的轉向力，同時安裝位置沒有在乘客艙，可以使用較大的驅動轉向電機布置在車艙外部而降低轉動慣量太大而造成的噪聲，但是轉向精度不足（當轉向盤和轉向器之間裝有萬象傳動裝置時，轉矩信號的取得與助力車輪部分不在同一直線上）

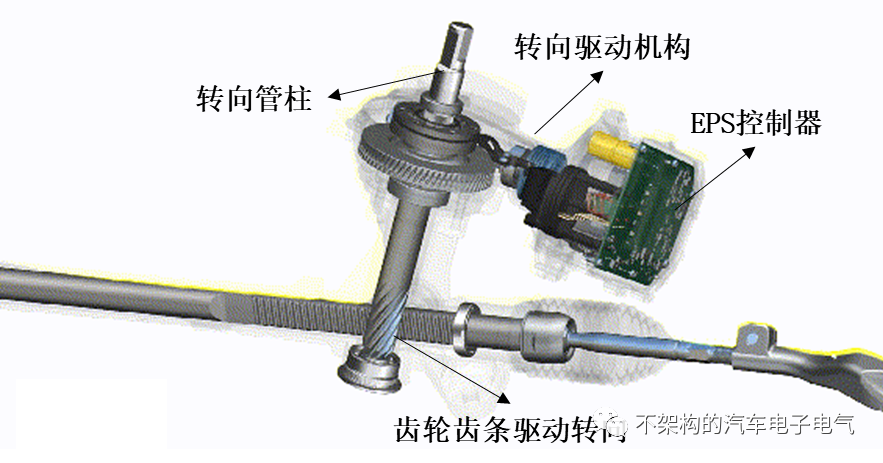

圖2.1：P-EPS拆解圖

R-EPS

齒條助力式：R-EPS 主要是轉向驅動電機和轉向機構（減速增扭機構、轉向齒輪）集成在一起直接驅動齒條提供助力。

R-EPS的助力電機安裝在齒條上，助力直接作用在齒條。R-EPS的減速機構為皮帶傳動機構和滾珠絲杠副，可以提供較大的轉向助力，因此主要應用于中大型SUV和MPV車型中。

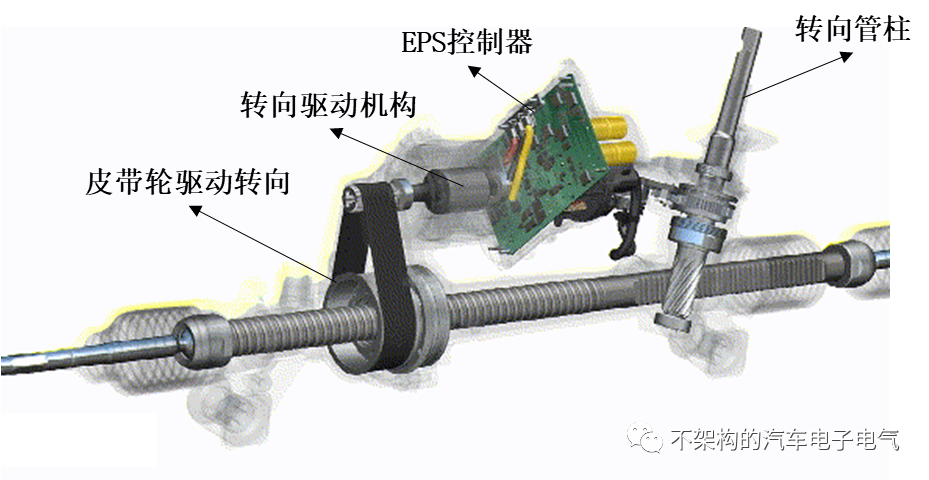

圖3.1：R-EPS拆解圖

DP-EPS

雙小齒輪式電動助力轉向：DP-EPS(Dual-Pinion Electric Power Steering)，DP-EPS輸入端和助力端分別有1個小齒輪，助力電機安裝在助力端的小齒輪上，一個是電機驅動，一個是人的受力驅動，DP-EPS可以分別調節輸入端和助力端的傳動比，以兼顧輸出助力與手感。

DP-EPS(Dual-Pinion Electric Power Steering) DP-EPS助力端有更大的傳動比以輸出更大助力，輸入端有較小傳動比以兼顧轉向圈數。DP-EPS輸出齒條推力可達12000N，目前廣泛應用于轎車、SUV等車型

DP-EPS的整體示意圖 那以上的內容基本上是根據轉向電機的不同位置以及助力的不同方式進行了一些區分，而且多數的機械結構上的差異主要是因?yàn)檫m配的車型對于轉向扭矩的需求是不同的，大扭矩需要較大的驅動電機以及穩定的傳動系統，但是整體的組成上是沒有太大的差異的：機械件的組成主要是驅動轉向電機、轉向器、轉動傳動機構（蝸輪蝸桿、減速機構）以及相關的傳感器附件。

EPS的關鍵參數值
