Modbus轉Profinet網關 （XD-MDPN100）是一種能夠?qū)崿F(xiàn)Modbus協議和Profinet協議之間轉換的設備。Modbus轉Profinet網關可提供單個或多個RS485接口，PLC作為控制中樞，變頻器作為控制電機轉速，通過 Modbus轉Profinet網關 ，實現對電機的遠程監控和調節，使得生產過程更加智能化和精準化。

變頻器通過Modbus轉Profinet網關連接電機與PLC進行通訊，主要涉及硬件連接、配置以及通訊調試等步驟。

一、硬件連接

連接變頻器與Modbus轉Profinet網關：

使用適當?shù)木€纜將變頻器的Modbus接口連接到Modbus轉Profinet網關的Modbus接口。

確保連接穩定可靠，并遵循相關線纜長度和屏蔽要求。

連接Modbus轉Profinet網關與PLC：

使用網線將Modbus轉Profinet網關的Profinet接口連接到PLC的Profinet接口。

確保網線質量良好，且長度符合Profinet通訊要求。

二、配置Modbus轉Profinet網關

安裝配置軟件：

在計算機上安裝Modbus轉Profinet網關的配置軟件。

添加并配置網關：

在配置軟件中，添加Modbus轉Profinet網關設備。

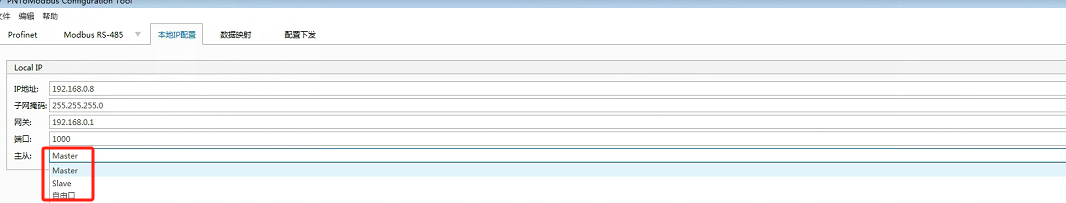

配置網關的IP地址、子網掩碼等網絡參數，確保與PLC在同一網絡中。

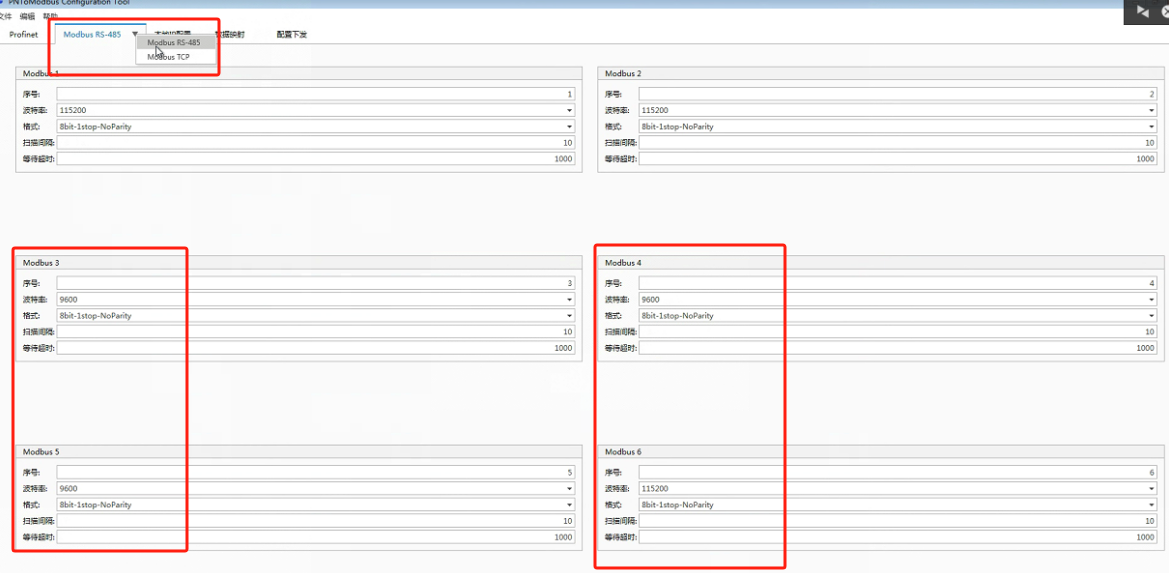

設置Modbus參數：

根據變頻器的Modbus通訊協議，配置網關的Modbus參數，如波特率、數據位、停止位等。

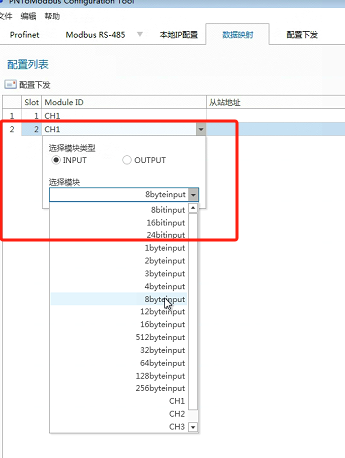

映射Modbus地址到Profinet地址：在網關配置中，將變頻器的Modbus地址映射到Profinet地址，以便PLC能夠訪問。

三、配置PLC

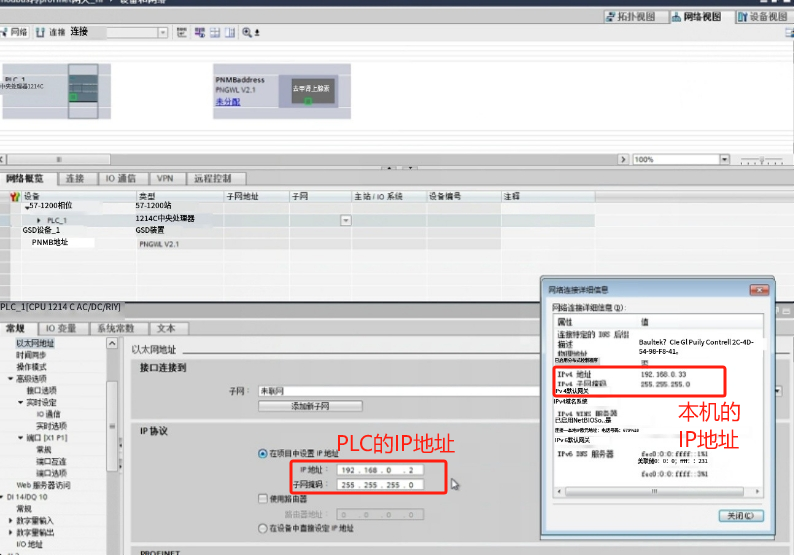

添加PLC設備：

在PLC編程軟件中，添加PLC設備，并配置其網絡參數。

創建數據塊：

在PLC中創建與變頻器數據相對應的數據塊或變量。

編寫通訊程序：

使用PLC編程軟件的通訊功能塊或指令，編寫程序以通過Profinet網絡讀取和寫入變頻器的數據。

四、測試與調試

下載程序到PLC：

將配置好的程序下載到PLC中。

通訊測試：

啟動PLC和變頻器，進行實際的通訊測試。

觀察PLC是否能夠正確讀取和寫入變頻器的數據，并檢查是否有通訊錯誤或延遲。

調試與優化：

根據測試結果調整配置和程序，確保通訊的穩定性和準確性。

優化數據讀取和寫入速度，以滿足實際控制需求。
