2019年07月16日 | STM32開發筆記35:USB FS的枚舉方法

發布者:真誠的友誼 來源: eefocus關鍵字:STM32  USB  枚舉方法 手機看文章 掃描二維碼
隨時隨地手機看文章

單片機型號:STM32F401


    FS是Full Speed的意思,指全速USB設備,在電路設計時,通過在DP接1.5K上拉電阻電源的方法告知主機為全速USB設備,但是在具體使用時,還有問題存在,就是當單片機復位后,主機端雖然還能辨認當前USB設備,但是不能夠直接使用,其原因在于USB設備重新啟動后,需要完成一個枚舉過程,以通知主機。

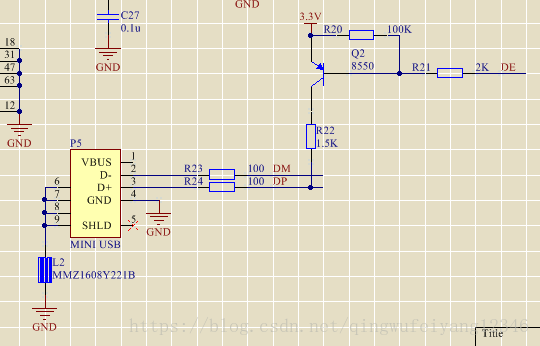

    枚舉的具體電路如下圖所示,其原理很簡單,系統上電后將DE引腳拉高,待USB初始化完畢后,將DE引腳拉低即可。



    具體的頭文件程序代碼如下,建立DE引腳類,并在CUSB類中具體聲明。


#ifndef USB_H_

#define USB_H_



#ifdef __cplusplus

extern "C"{



class CUsbDataEnablePin:public CIO_Output

{

public:

CUsbDataEnablePin(void);

};



class CUSB

{

public:

uint8_t Buffer[64];

uint32_t Length;

boolean  bFlag;

CUsbDataEnablePin UsbDataEnablePin;

public:

CUSB(void);

void SendData(uint8_t* pData, uint32_t u32_Size);

void ReceiveData(uint8_t* pData, uint32_t u32_Size);

boolean IsReceivedData(void);

uint8_t CalCheckSum(uint8_t* pData, uint8_t Length);

};



void USB_InterruptFunction(uint8_t* pBuffer, uint32_t* pLength);



}

#endif

#endif

    CPP文件相關代碼如下,實例化DE引腳,指明端口和引腳號,在初始化時,先置高,再拉低。


CUsbDataEnablePin::CUsbDataEnablePin(void):CIO_Output(PORTA, PIN10, high) {}

CUSB::CUSB(void)

{

MX_USB_DEVICE_Init();

this->UsbDataEnablePin.Set_1();

Target.Delayms(10);

this->UsbDataEnablePin.Set_0();

}


關鍵字:STM32  USB  枚舉方法 引用地址:STM32開發筆記35:USB FS的枚舉方法
